Agregar gráficos a EAGLE PCB diseños

el objetivo de este instructivo es mostrar cómo agregar gráficos a un PCB con EAGLE Layout Editor. Puede Agregar un logotipo o la dirección del sitio web a una electrónica PCB que han creado. Me enteré que el proceso de agregar imágenes a un PCB no es trivial o evidente. Para ahorrar a todos algún tiempo, que he enumerado el proceso.

Se trata de Hans Scharler, soy un diseñador web en ioBridge. Quise retocar algunos PCBs que éramos prototipos para la diversión. Como con la mayoría de las personas empezando con el uso de PCB EAGLE, aprendí siguiendo los tutoriales de "Principio incorporado electrónica" sobre en SparkFun. Uno de los proyectos de ejemplo muestra cómo hacer un USB a serie FT232RL Breakout PCB. He seguido los tutoriales y finalmente aprendido mi manera de diseño PCB en EAGLE.

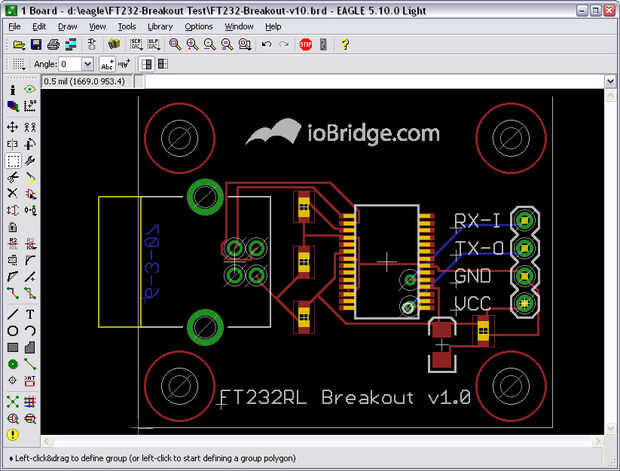

Para este instructable necesita una copia instalada de águila y un diseño de PCB que desea agregar algunos gráficos. Estoy usando FT232RL USB a puerto serie de SparkFun por ejemplo propósitos de Breakout PCB (archivos EAGLE).

Etiquetas: USB, Pcb, Diseño, Águila, Costumbre, Serial, Gráficos, Editor, Sparkfun, IoBridge, FT232, Importación, BMP, Mapa de bits
