Cómo ordenar ruta superposición de problemas en Eagle PCB

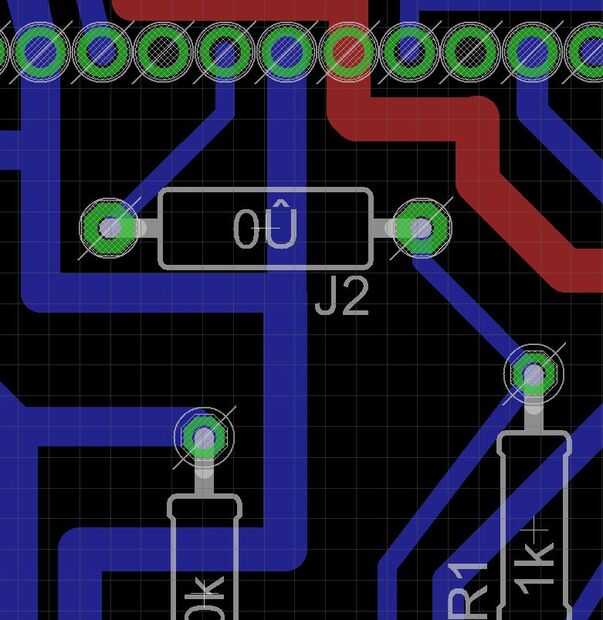

a menudo cuando está distribuyendo un alambre en Eagle PCB, llegar a un punto donde no se puede hacer una ruta para un componente como puede ser obstruida por otra ruta o tal vez un cojín. Si usted tiene un tablero con un montón de componentes en él, sería mucho tiempo para reorganizar para hacer espacio para este componente se enruten. En mi ejemplo que no quiero que pase un cable rojo como manera de cerca otro cable rojo que será la señal de tierra, es la señal con que estoy lidiando una señal de entrada quiero minimizar a cualquier tipo de interferencia (Figura 1).

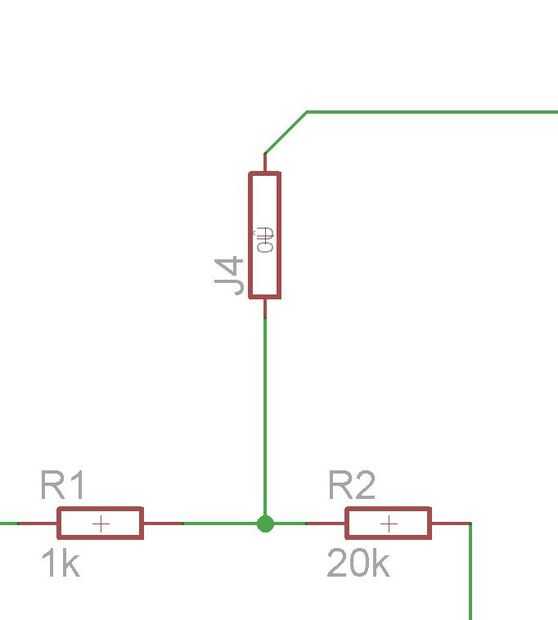

Una solución rápida a esto es para cambiar al esquema Localice el cable en el que tienes problemas de conexión (Foto 2)
* Haga clic en agregar un nuevo componente

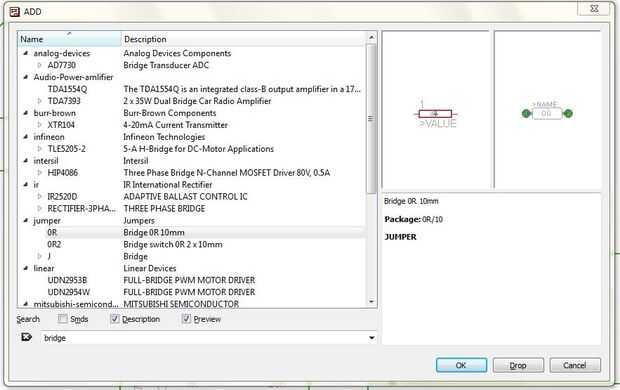

* tipo de puente en la barra de búsqueda y desplácese hacia abajo hasta encontrar "0r puentes" (Foto 3)

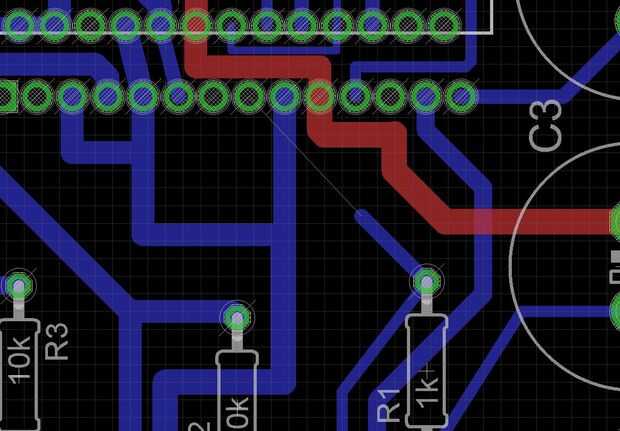

* Añadir el componente a la placa e insertarlo en el alambre está teniendo problemas (cuadro 4)

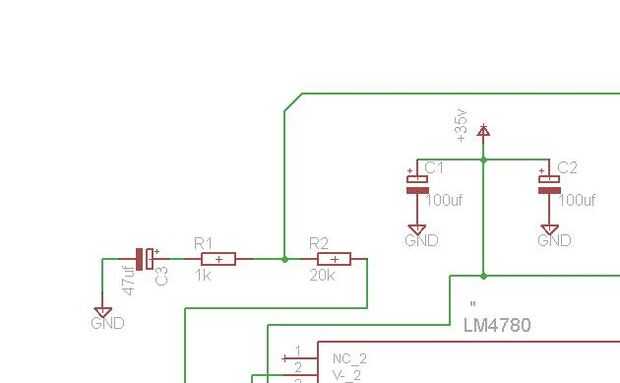

* Pasar nuevamente a la Junta y volver a colocar y distribuirlo (cuadro 5)

.. Hecho!
