Actualización de micrófono para MXL R144 la cinta (3 / 11 paso)

Paso 3: MXL Mic desmontaje

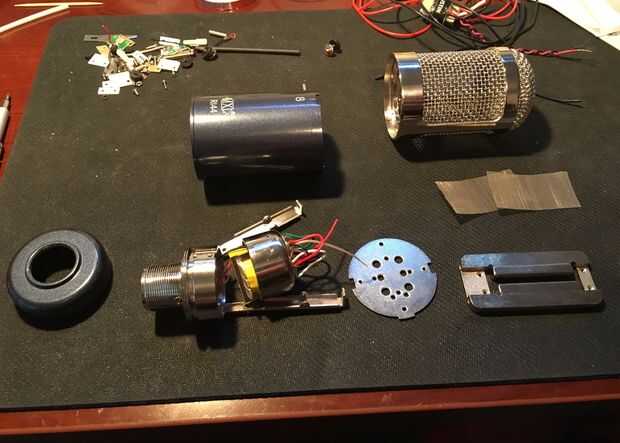

Como puede esperarse, estaba demasiado emocionado y derribaron el micrófono antes de que tomé fotos. Puede hacer referencia a los cuadros de acabados mic a la idea, además aquí la imagen de las partes establecidas. Básicamente, usted quiere lo tira hasta donde sólo tienes la caja, conector XLR y la cesta. La cesta de mic tiene 2 capas de material de la rejilla. Que realmente desea eliminar la una capa interior.

1. Desatornille el azul en la parte inferior de la mic.
2. Una vez que se ha eliminado, el cuerpo principal azul puede deslizar hacia fuera.
3. Ahora Afloje los dos tornillos, que están sosteniendo la canasta en, esto expondrá el elemento de la cinta.
4. Cortar los cables que va al elemento de la cinta por debajo de la placa a que está conectada.
5. Retire los tornillos que sujetan la placa base a los brazos del 2 armazón. La placa que el elemento de la cinta se une, junto con la cinta de elemento se desprenderá.
6. Sacar los tornillos que 1 de los brazos a la parte inferior de la mic. Puso el brazo al lado.
7. Desoldar todos los cables de la placa de circuito en la parte superior el poder transformador. Si es como el mío, hay una 1/2 libra de estaño en él.
8. Retire el tornillo en el otro lado, que se sostiene que el transformador puede en su lugar.
9. Quite el transformador, mientras está todavía en el poder.
10. Desatornille el conector XLR y se deja caer fuera de la base. Después de desoldar el + y –.
11. Volviendo al elemento de la cinta, retire los tornillos que van a través de las juntas de goma poco y manteniendo el elemento de la placa metálica.
12. Quitar el elemento de la cinta de la placa. Puede seguir adelante y retire la parrilla de malla fina pegada a cada lado del elemento de la cinta.
13. Parrilla – OK, esta es un poco de trabajo. La rejilla este Mic tiene 2 capas. Ahora por un lado usted puede dejarlo solo, pero afecta la respuesta en frecuencia del micrófono. Por lo tanto, le sugiero que quite la capa interna del cuerpo principal. Puede bastante mucho dejar la capa interna en la parte superior de la rejilla solo.
    1. Es un poco difícil, ya que las capas se sueldan en un número de lugares. Usé largo nariz plyers y algunos cortadores de alambre largo cuello. Pero si usted es paciente, se puede quitar completamente la capa interna
