Paso 5: La conexión a
Hagamos primero que el cuerpo del micrófono preparado para el nuevo motor de cinta (elemento)
- Poner unos 1/16 del encogimiento del calor en los cables de entrada de micrófono del transformador. Luego rumbo a soldar un par de cables a estas entradas. Utilizará estos para ayudar a guiar los cables por el agujero de la lata poco.

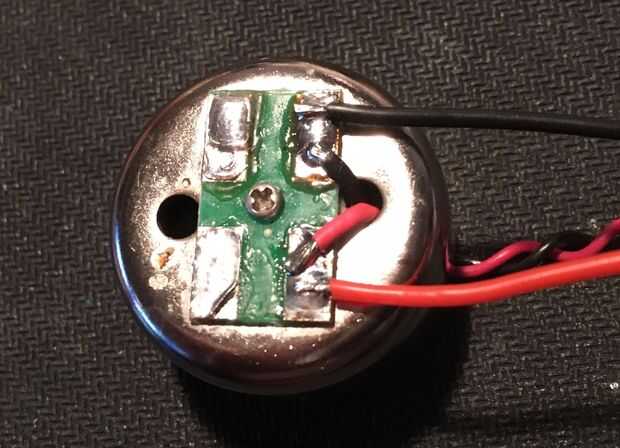

- Al quitar el antiguo transformador de la poder, usted verá un trozo de cinta de espuma de doble cara. Retire de la can y limpiar un poco. También verás el tornillo que sostiene el pequeño PCB asomando a través de. Reemplazar esto con 2 capas de la cinta de espuma de doble cara de 3 m amplia ½". Luego tomar una capa de la línea y del ½" cinta doble cara espuma el interior de la pared con él.

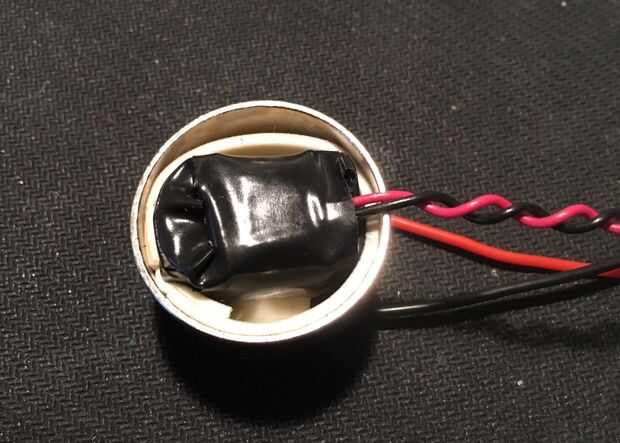

- Ahora toma algunas cinta aislante y abrigo del transformador, para cubrir el metal expuesto. Hice una doble capa alrededor de los extremos, metiendo la cinta contra el metal del transformador y luego una doble capa alrededor de las bobinas para mantenerlo todo junto.
- OK, aquí es donde tengo delante de mí. Ejecute un alambre a través de un agujero en la lata para la masa de la carrocería. A conectarlo a la XLR en un momento.
- Ahora uso los 2 cables que viró cables de entrada y ejecutarlos a través del otro agujero en la lata. Ahora el transformador de encastre a presión en la lata. Los cables de entrada de micrófono deben alinearse con un agujero, tirando suavemente la entrada conduce a través de como lo pulsa en. El transformador será perpendicular a la tira el lugar el antiguo transformador.
- Por alguna extraña razón, MXL originalmente por cable lleva el XLR y el transformador a la pequeña placa de circuito. Pero nos vamos a conectar las salidas del transformador directamente a los pines XLR, de esta manera mantenemos los cables más cortos.
- Corte un pedazo de 1 pulgada de la cinta de espuma de doble cara de 3 m ancho 1" y aplicarlo a la parte inferior del transformador en el poder. Pase los cables de salida del transformador a través de la base. Y coloque la lata en su lugar, asegura los cables de salida del transformador son claros. Como todavía tiene un brazo instalado, siga adelante e instalar el tornillo para sujetar la lata en su lugar.
- OK, mi papá siempre me decía, nunca cortar los cables de un transformador. Uno nunca sabe cuando necesita reutilizar algún otro lugar. Por supuesto, había cortado los cables de salida del transformador. (Soy un mal hijo, nunca escucho) Se puede ver cuánto alambre necesita para conectar la salida de los cables del conector XLR. Puedes recortarlo o no. Poner algún encogimiento del calor de 3/32" en las puntas y el rojo (+) al pin 2 y el negro a la clavija 3 (-) de la soldadura. Deslice el encogimiento del calor sobre los alfileres y shrink'em de arriba. Mientras estás en él, así la soldadura hasta la toma de tierra.
- Vuelva a colocar el XLR en el cuerpo, girando suavemente el transformador conduce mientras estás en él. Apretar el XLR en el lugar.
