Paso 8: Preparación de la armadura de la cinta nueva
En primer lugar, debo hacerle consciente de algunas modificaciones a la
El elemento de la cinta y la armadura sí mismo. Por alguna extraña razón, MXL atado el signo menos (-) lado de la cinta directamente a la armadura, y luego atado (un poco de chatarra) la armadura a tierra del chasis. Sin embargo, todo lo que he visto muestra que el elemento de la cinta es flotante (no atado a tierra), mientras que la armadura sí mismo podría estar ligada a tierra del chasis. Por lo tanto, quité el soporte de metal en un extremo de la armadura, para con ello estar flotando.
El otro problema que encontré fue que las abrazaderas de cinta pequeño usadas para sostener la cinta en su lugar cambiar y mover, cuando se aprieta los tornillos para fijar la cinta en su lugar. Esto me estaba volviendo loco, como la cinta torcedura, poner descentrado, poner más tensión que quería o que la cinta vaya flojo.
Por lo tanto, diseñé y 3D impreso abrazaderas de cinta de recambio. Las abrazaderas de la parte inferior que mantenga alguna cinta de cobre para poder soldar el cable en su lugar. Las cubiertas, sólo tiene que ser el tamaño y el grosor para mantener la cinta en su lugar. Nota: las abrazaderas de la parte inferior son de 2 tamaños diferentes. La más corta es por el extremo estrecho de la armadura.
Concedido esto no es perfecto, como el plástico puede derretirse al soldar, pero he sido capaz de ser rápido y funciona bien.
Si alguien me puede fuente de algún material del PWB grueso 1mm, te lo agradeceria.
- 1 de cada una de las abrazaderas de la parte inferior y dos de las cubiertas de la impresión.
- Compruebe para asegurarse de que tiene espacio para los tornillos, las tapas deben ser ceñidas, donde la abrazadera inferior debe dejar el tornillo que más libremente pasan a través.
- Puede que necesite utilizar un Xacto para recortar los bordes exteriores para que puedan encajar en la armadura.
- También debe suavizar o alrededor del borde, donde la cinta reunirá la abrazadera y la tapa.
- Mi impresión sobre el vidrio, por lo que para mí, la superficie contra el cristal que es la superficie que va a tocar la cinta de opciones.
- Toque los tornillos en las cubiertas, por lo que están siendo celebrados en la cubierta y sobresaliendo por la parte inferior de la cubierta. Esto le ayudará a instalarlos más tarde.
- Tome un pedazo de cinta de cobre y centro de la abrazadera y recorte. Puede al final donde más tarde se instalará el cable de la lata.
- Uso de cinta scotch y recoger cualquier fragmentos de metal que podrían han sido recogidos por los imanes.
- Tomar algunos acetona o alcohol y limpiar la armadura. Mina tenía residuos de la cinta en él.

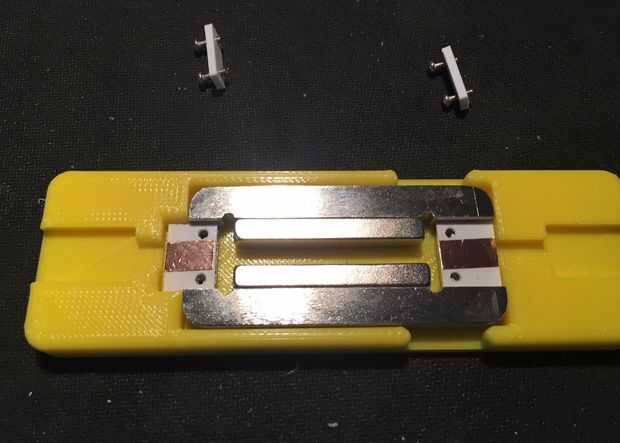

- Coloque las abrazaderas en el truss, colocar la armadura en la plantilla de alineación de la cinta y ajustar las abrazaderas como sea necesario.
- Puede cortar una tira de papel, que se puede colocar encima de la armadura, para cuando instale los tornillos para proteger la cinta.
