Actualización de micrófono para MXL R144 la cinta (10 / 11 paso)

Paso 10: Terminando

En primer lugar, todo lo que haces desde este punto es lenta y suave. No quiero basura el elemento de la cinta que acaba de instalar. Tuve todavía mantener la máscara quirúrgica, para evitar respirar directamente de la cinta.

También, vas a hacer alguna soldadura. Resista la tentación común de golpe sobre su reciente soldadura común para enfriarla. Totalmente puedes tirar una cinta soplando en él.

1. Con el dos alambre guías ya impresos.
2. Suavemente Retire el elemento de la cinta de la plantilla de alineación. Se puede lograr la cinta sobrante de los extremos.
3. Asegúrese de que usted no tiene cualquier al azar trozos de metal o herramientas puesta alrededor de su área de trabajo
4. Compruebe la orientación del metal de la placa de montaje. el saliente de la placa es el frente.
5. Cableado para la tierra. Aquí si no cometas mi error, debe tener un cable de tierra procedente de su conector XLR, uso uno de la cinta original la soldadura fichas y soldadura el suelo de alambre a la pestaña y poner uno de los tornillos de montaje de la cinta en él. Debe ser tierra soldadura tab, arandela metálica, arandela de goma, a través de la placa de metal y luego la otra arandela de goma.
   1. Para mí, hice un pequeño puente, que conectado al tornillo de un braguero y luego al brazo de metal.
6. Poner el el otro tornillo en la chapa, arandela de metal, arandela de goma, a través de la placa de metal y luego la otra arandela de goma.
7. Ahora cuando usted trae la armadura de la cinta a la placa metálica, se sentirán atraído a él. La placa de metal es magnética. Así que ten cuidado. Desea que los puntos de soldadura de la armadura que se está enfrentando a la espalda, (sí, mis fotos son al revés)
8. Tornillo de la armadura a la placa metálica.
9. Ahora atornillar la chapa a los dos brazos. Lo que encontré para hacerlo fácil, porque los tornillos son también magnéticos, fue a colocar el tornillo en el agujero con un par de pinzas hemostáticas. A continuación, el tornillo con un destornillador de joyería.
10. El negro menos (-) cable hasta el punto de soldadura en la parte inferior de la cercha de la soldadura.

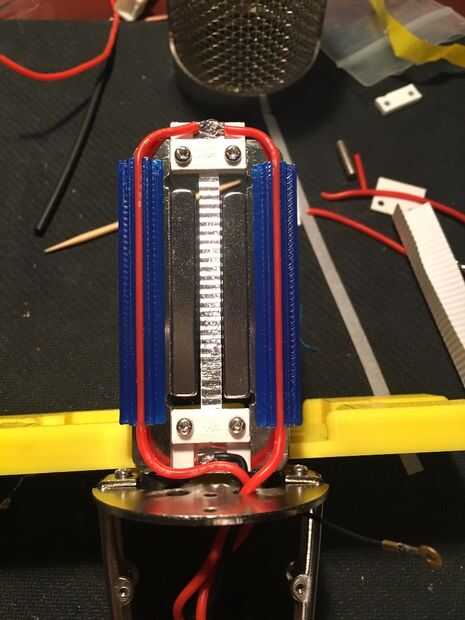

11. Ahora agarrar que las guías de dos hilos y se deben presionar ajuste justo a los lados de la celosía. Usé un poco de goma de silicona en el interior de ellos (sólo un poco) para asegurarse de que permanecían en el lugar.
12. Puede esperar a que la silicona se seque, o pulse en. Yo sólo seguí trabajando, como lo fueron un calce ya.
13. Recortar el plus (+) conduce a la longitud, tira, estaño y soldadura en la parte superior de la soldadura de punto de la la cinta de opciones.
14. Presione los cables en el canal en las guías de alambre.

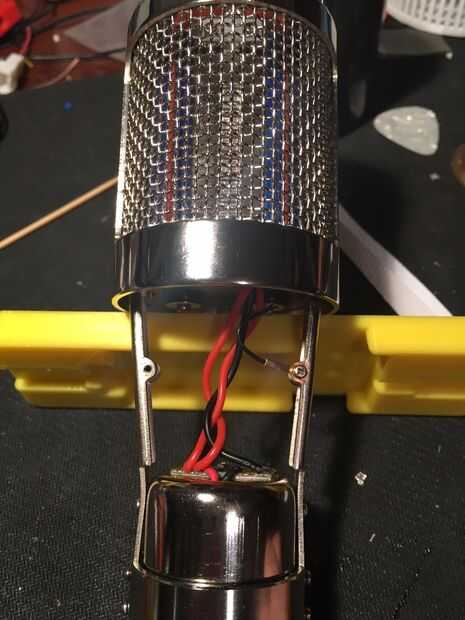

15. Tome la rejilla, cuidadosamente Inserte el motor de la cinta, alinee la muesca para el frente y utilice los 2 tornillos para sujetar en su lugar.
16. Coge el cuerpo, instalar y usar la parte inferior del tornillo para mantener todo en su lugar.
17. Estamos listos.
