Paso 17: circuito diagrama y PCB archivos: 16 bits interfaz de ondas cerebrales para Arduino/Raspberry Pi
para circuito NO 3, deba usar OPA2111 cabeza activa set igual que el paso 6, 7. Uso esta manera necesario para conectar un cable de alimentación de salida de DC-DC 15 V a 5V regulador cerca de la cabeza configurar pin de entrada. También Conecte jumper pin 5V salida a sistema activo de la cabeza.
NO 1, 2, 4 necesidad de cuidado de usar este circuito para el contacto del electrodo y la piel. necesario utilizar con rango 2 K ohmios a 200 K ohmios.
3 NO es más bien bajo nivel de ruido cuando el rango de 20 K ohmios electrodo de 10 M ohm y resistencia de contacto de la piel.
incluso después de futuro.
A: circuito de prueba de conexión electrodo y la piel
B: utilizar aislamiento DC-DC alimentación y aislamiento digital control de Arduino o frambuesa pi.
DC-DC recomendado RP - 0515D en lugar de RB - 0515 D es aislamiento de grado médico.
C: se puede utilizar AD (Max 860 Hz de muestreo) de 16 bits o 12 bits AD (muestreo máximo 3300 Hz).
D: utilizar aislamiento conexión I2C con Arduino o frambuesa pi.
E: un tablero es 2 ch y la misma junta puede ser apilado en el Arduino, también puede ser la conexión de cables I2C a otra tabla de lugar para aumentar el número de canal.

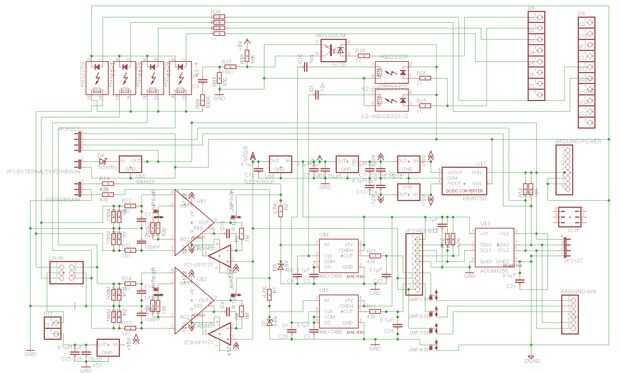

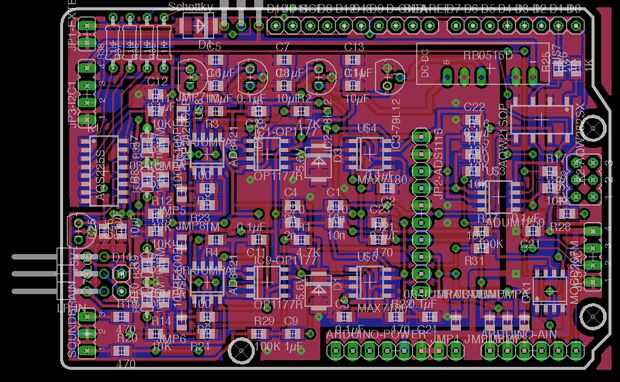

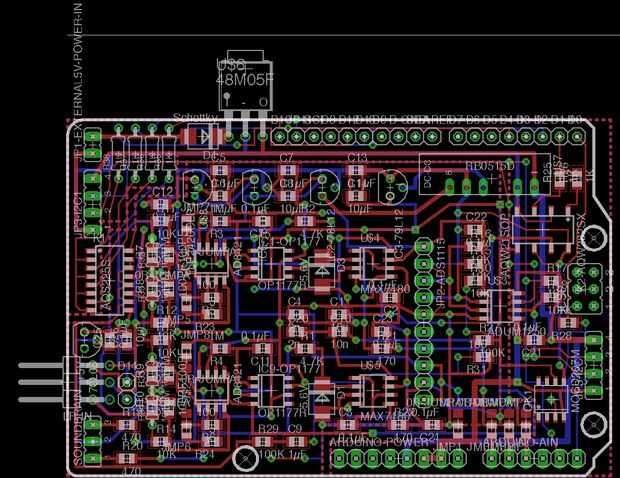

Descargar archivos del águila (Brain26.brd y Brain26.sch).
propósito educativo aplicación águila puede descargar gratis desde aquí.
http://www.Cadsoftusa.com/download-Eagle/
a continuación, puede abrir los archivos Brain26.brd y Brain26.sch.
conexión del cable manual.
1: línea de control del circuito de prueba electrodo tal vez necesita conectarse por cable 2.
2: línea de salida 15V DC-DC regulador de 5V de auriculares entrada de energía.
=================
Este tablero se puede utilizar como followings.
A: SoundBrain
Este tablero + head set con cable conecta a la entrada.
Conecte 5.6 V a 12 V CC a la entrada de alimentación externa.
Conecte la salida de SoundBrain a la entrada de dispositivo de audio de 16 bits/24 bits/32 bits.
no es necesario software.
Luego trabaja como SoundBrain.
B: 16 bit/12 bits interfaz cerebral para conexión Arduino USB a ordenador.
que esta placa Arduino. Conecte el cable USB.
necesita programa de Arduino para 16 bits/12 bits interfaz AD I2C.
https://github.com/Adafruit/Adafruit_ADS1X15
AD de 16 bits: ADS1115
https://www.Adafruit.com/products/1085
12 bits AD: ADS1015
http://www.Adafruit.com/products/1083
juego de cable conectar a la entrada.
Luego trabaja como interfaz de 16 bits/12 poco cerebro para Arduino.
puede ser la pila misma Junta uno este Consejo para aumentar el número de canal.
también puede conectar otra tabla de localización con I2C cable vía conexión I2C externa.
C: 16 bit/12 bits interfaz de cerebro para Arduino con interfaz Bluetooth.
que esta placa Arduino.
necesita programa de Arduino para 16 bits/12 bits interfaz AD I2C. igual a B.
necesidad de 7V... 12 V DC energía conexión con Arduino.
Luego trabaja como interfaz de 16 bits/12 poco cerebro para Arduino.
puede ser la pila misma Junta uno este Consejo para aumentar el número de canal.
también puede conectar otra tabla de localización con I2C cable vía conexión I2C externa.
D: 16 bit/12 bits interfaz de cerebro para Raspberry Pi
Este conector externo tarjeta I2C para conectar conexión I2C de Raspberry Pi.
necesita frambuesa Pi programa de 16 bits/12 bits interfaz AD I2C.
https://github.com/Adafruit/Adafruit-Raspberry-PI-Python-Code
necesita corriente o conexión USB para Raspberry Pi.
Luego trabaja como interfaz de 16 bits/12 poco cerebro para Raspberry Pi.
E: con Arduino AD entrada con interfaz Bluetooth y auriculares activo OPA2111.
Este tablero + OPA2111 cabeza activa con cable conecta a la entrada.
conectar alimentación DC-DC 15 V a 5 regulador de V de potencia set cabeza activa.
conectar puente activar energía de 5V a sistema activo de la cabeza.
Set dos IN-AMP ganar resistencia de 40 ohmios para ganar 250.
conectarse puente salida directa en la placa Arduino A0, A1, A2 entrada.
L CH es A0, R CH es A1, 1/2 VCC (de tierra Virtual IC) es A2.
necesario establecer 4 ON conexión de puente.
Esta conexión hace que amp tablero y Arduino no es aislante. necesario utilizar Arduino con interfaz Bluetooth.
Luego trabaja como interfaz del cerebro de 10 bits para Arduino.
F: D0 control
Esta salida de señal de prueba de electrodo de control.
EN hacer = 5 mV se añadirá al electrodo mediante C.C. corte de condensador y resistor.
10 tiempo de encendido y apagado hace segundo par 10 Hz señal.
G: D1 control
Esta salida control filtro de frecuencia de corte alta.
OFF = 200 Hz de alto corte
ON = 40 Hz de alto corte
H: D2, 4, 12, 13 el control
Este es el interruptor para conectar señal de prueba a cada electrodo (electrodo 4 total).
necesario para cada conexión de los electrodos de prueba en cada momento.
APAGADO no = ninguna prueba
ON = prueba
