Abra el hardware de la interfaz de onda cerebral (9 / 17 paso)

Paso 9: Otra Arduino conexión

3: Other Arduino connection

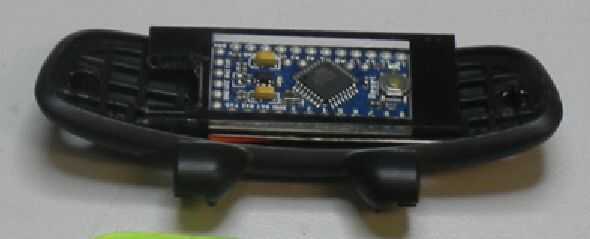

Arduino Pro mini es tamaño pequeño muy bonito, con Arduino Bluetooth Serial Port módulo inalámbrico todo a juego.

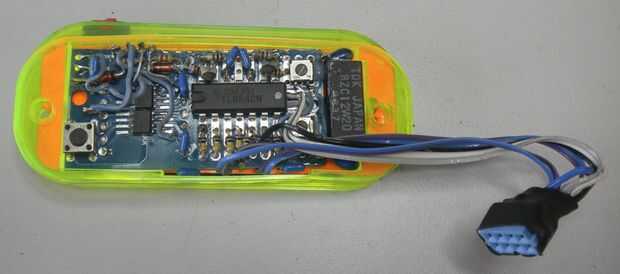

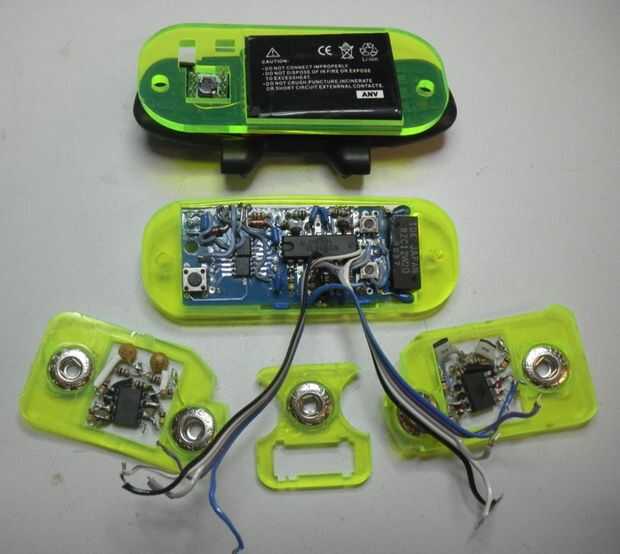

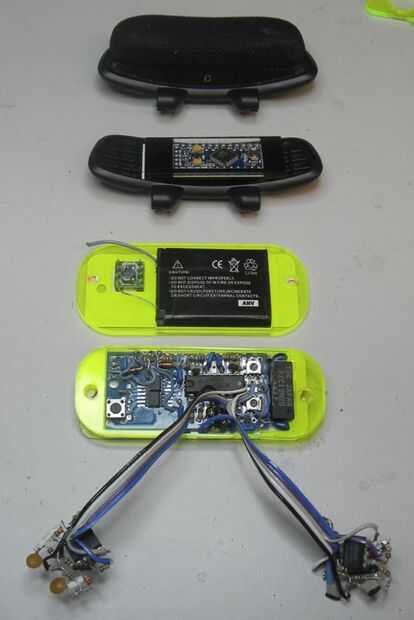

Esta unidad tiene 3 porciones, 1: headamp activa auricular, 2: filtro amp y Arduino BlueTooth unidad 3: unidad de DC-DC y batería.

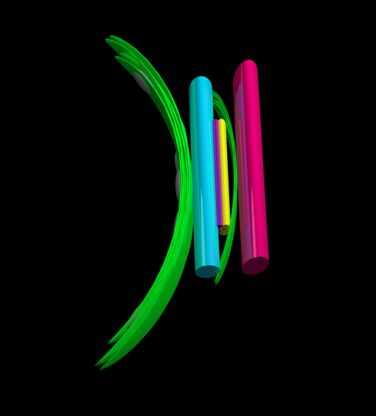

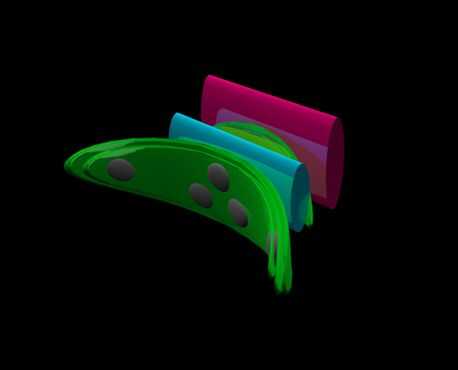

Modelo 3D muestran cómo poner esas 3 porciones, frente, lado izquierdo y derecho.
también todo esto que cojín cabeza HMD OLED.
para ver el video, onda cerebral 3D animación interactiva de OpenCL es agradable utilizar este.
http://www.psychiclab.net/Movie/IBVAopenCL1.html

Modelo 3D para la parte 3.

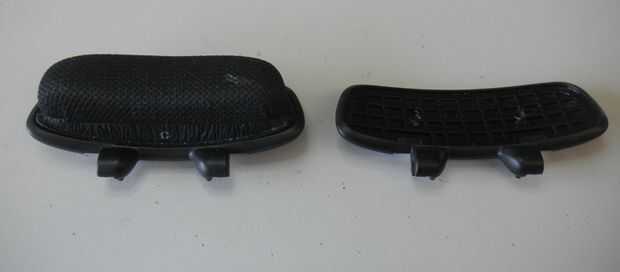

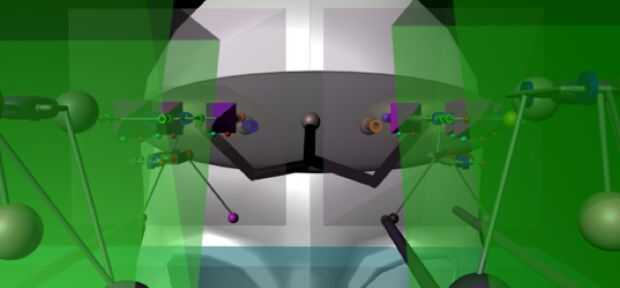

Modelo 3D para la interfaz de HMD OLED cojín cabeza ondas cerebrales.

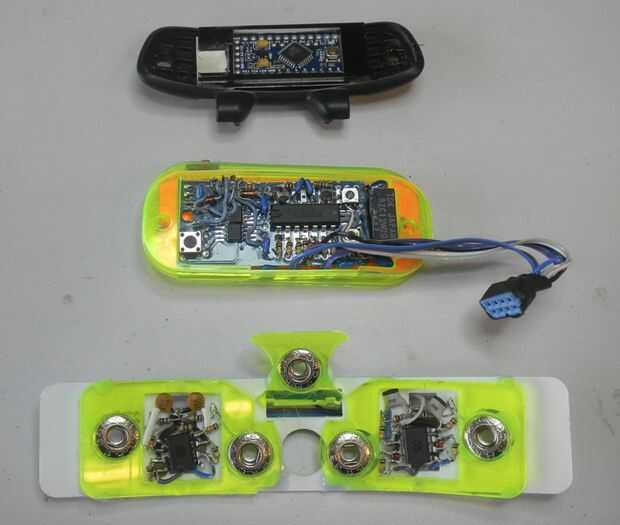

misma unidad, lo dijo de manera diferente. que unidad 2 y 3 mano, teléfono principal, etc..

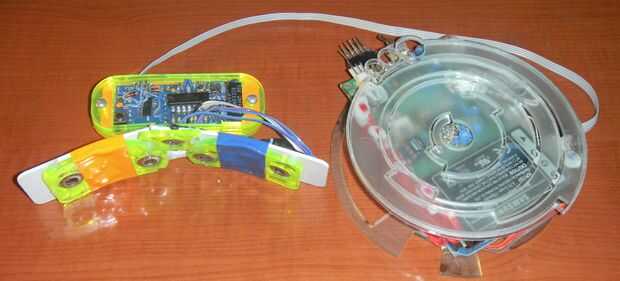

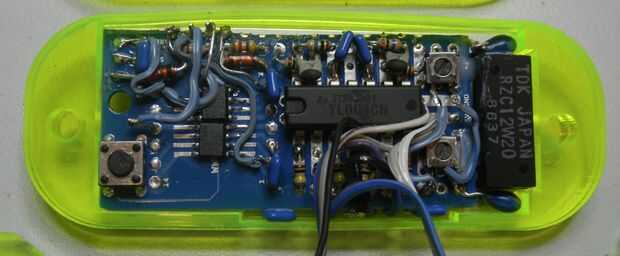

2 amplificador de ch, Arduino Pro mini + bluetooth, batería. muestra 5 modelo de electrodo.

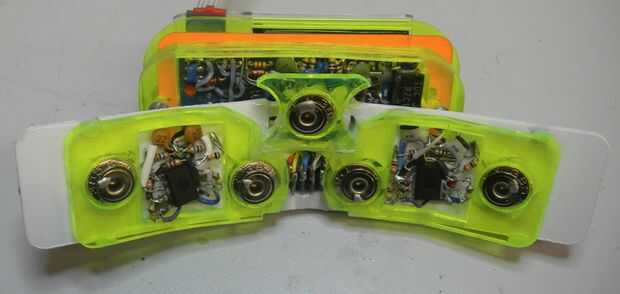

imagen: audífono modelo 3D

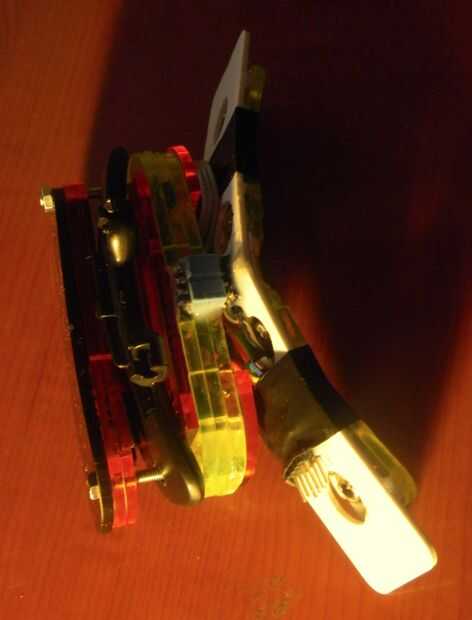

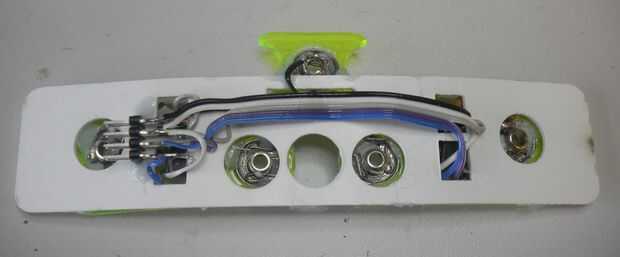

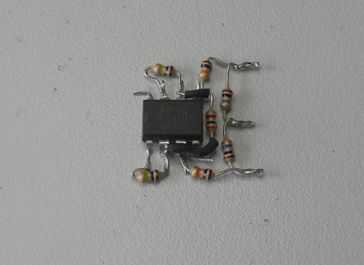

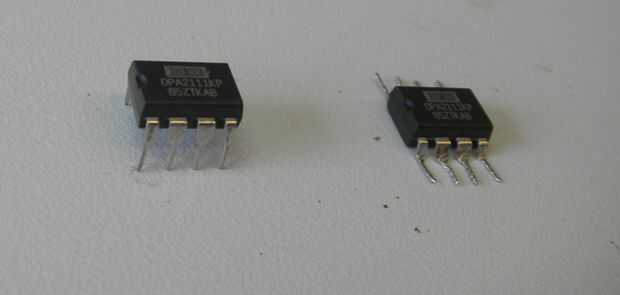

Foto: cabeza determinado proceso de construcción

en caso de que quieres hacer igual entonces necesito para cuidado de construir, electrostáticas, calor, etc..

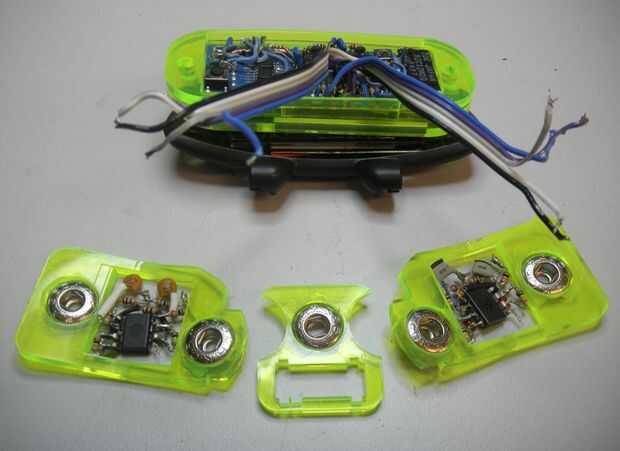

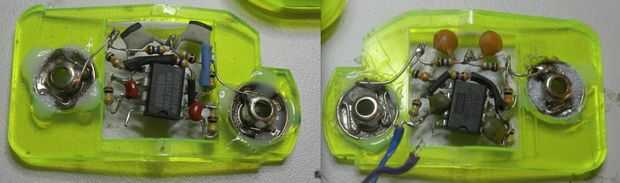

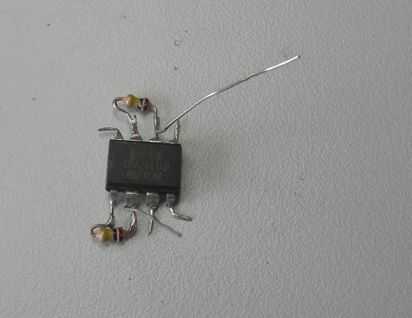

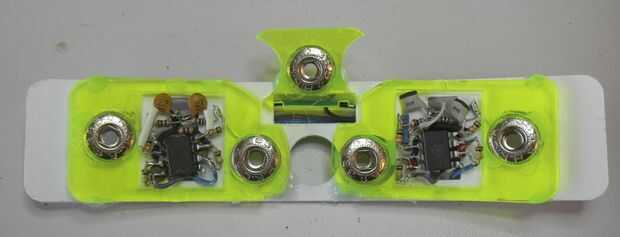

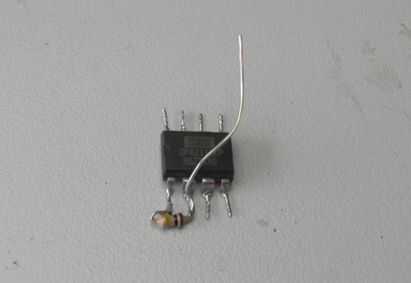

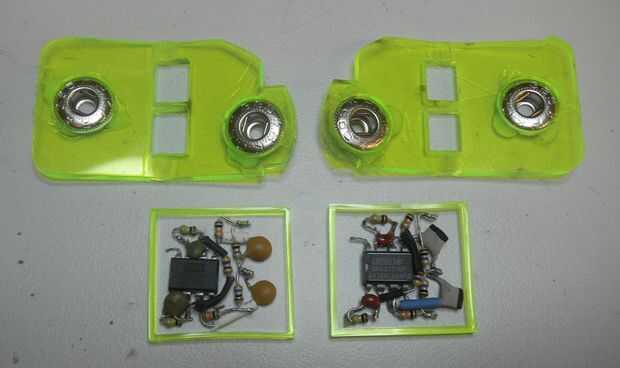

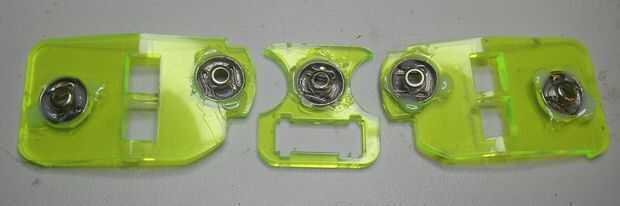

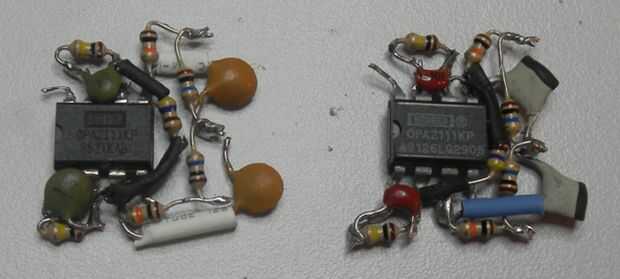

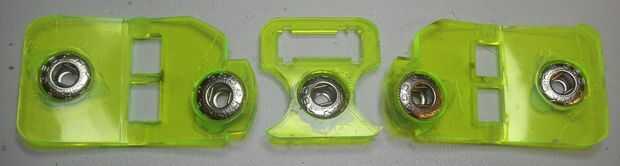

dos activos es dentro del auricular.

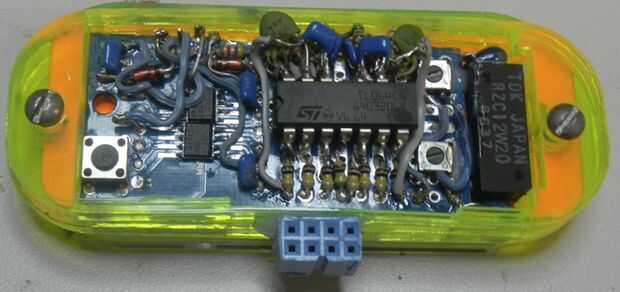

todas las otras partes: Arduino, batería y DC-DC, filtro y es parte del cojín cabeza de HMD.

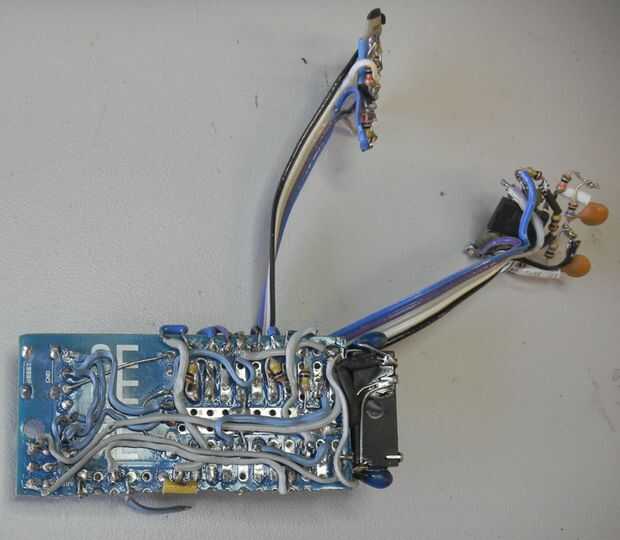

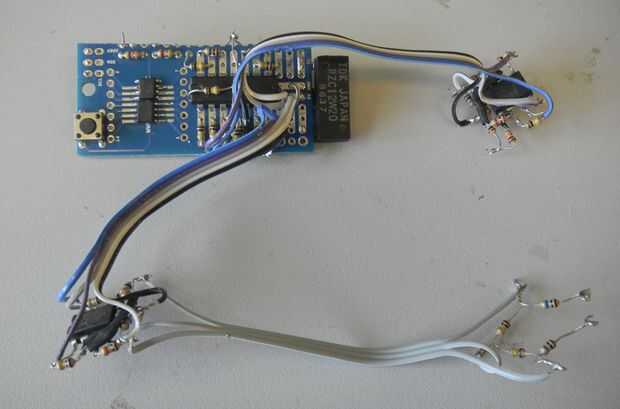

conectar mediante cable 8P: +-12V, GND, dos salida balanceada de dos amplificador activo.

23 sep 2012:

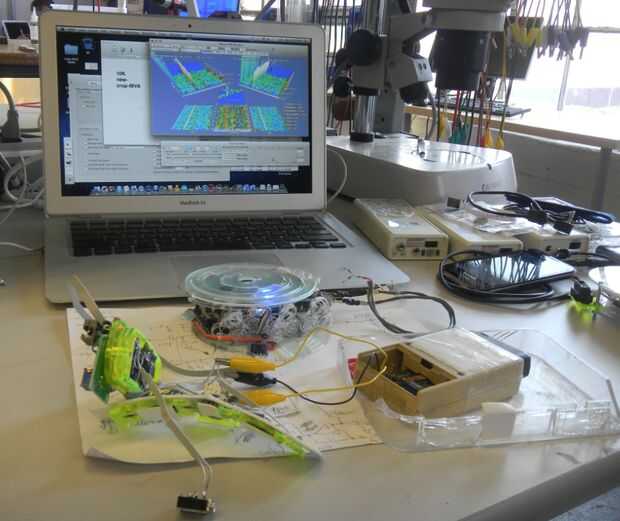

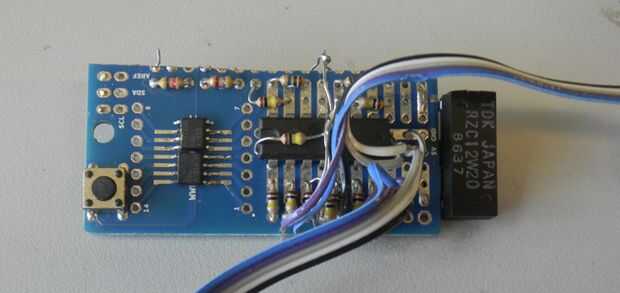

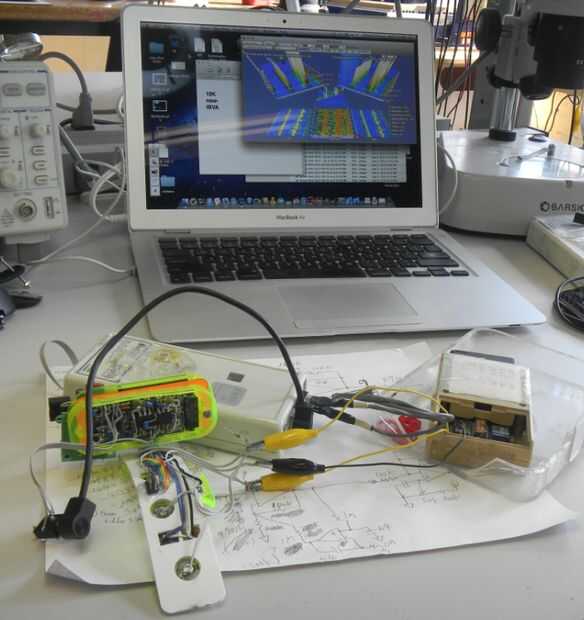

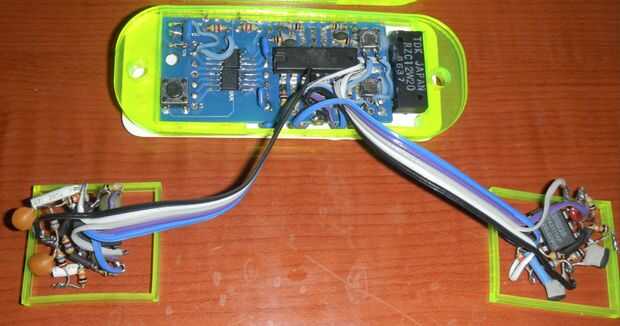

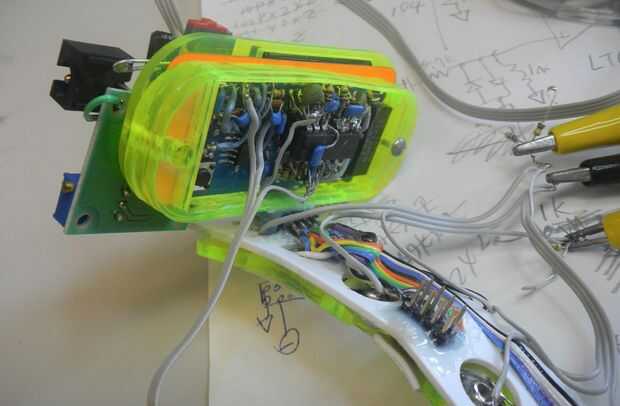

Conecte dos amp salida a entrada analógica de prototipo 1 unidad dos y conectar unidad de prototipo 1 salida digital para reloj para prueba del filtro amp todos. Utilice el IBVA V5 aplicación 4 ch modo para señal de monitor.
CH 1 y CH 2 es prototipo 1 unidad amplificador que IBVA original. CH 3 y CH 4 es nuevo amplificador de diseño.
básicamente funciona ok, pero más ruido que el amplificador original. necesito modificar el diagrama de diseño de circuito más original.
después de él, hacerle saber.
27 sep 2012:
amp prueba ok. Conecte HMD amp salida a prototipo de 1 ch3 y 4 canales de entrada, conecte también producto IBVA ch3 y 4 canales de entrada y amplificador funciona ok. más ruido de prototipo 1 es unidad de Arduino. amp no es ningún problema, funciona igual como IBVA original. es necesario investigar cómo reducir el ruido de la unidad de Arduino. Actualmente esta unidad de amp HMD no tiene puesta a tierra de protección, fuera también dentro del circuito. fácil de ruido efecto desde cualquier lugar. en caso de hacer esta unidad necesita cuidar de este emisor.
28 sep 2012:

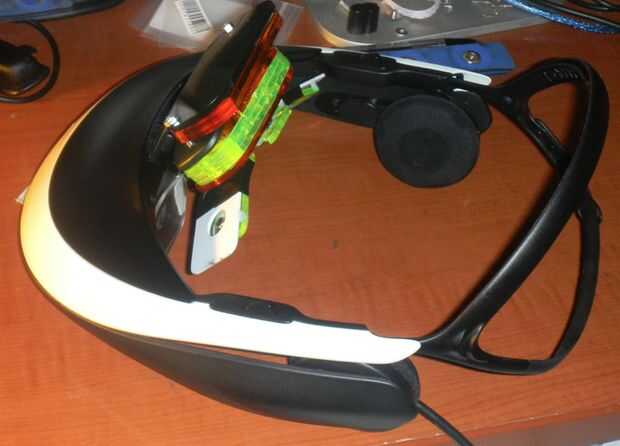

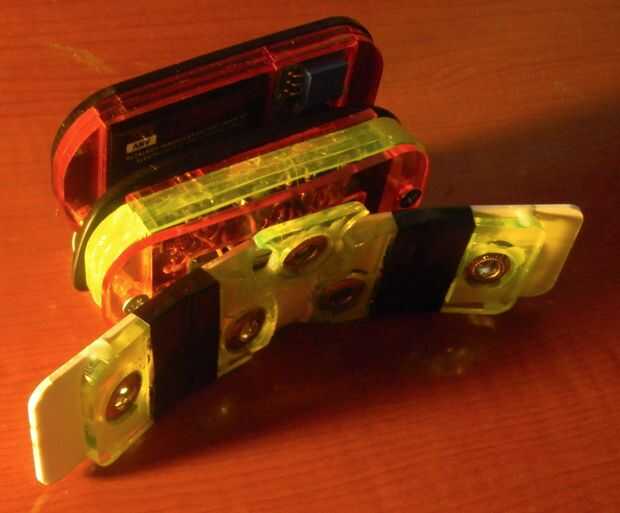

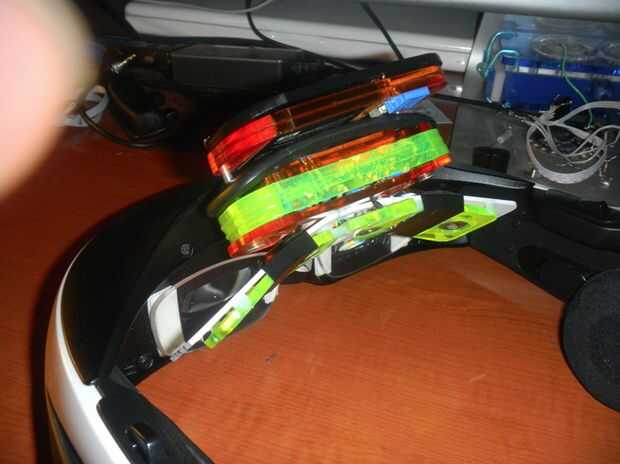

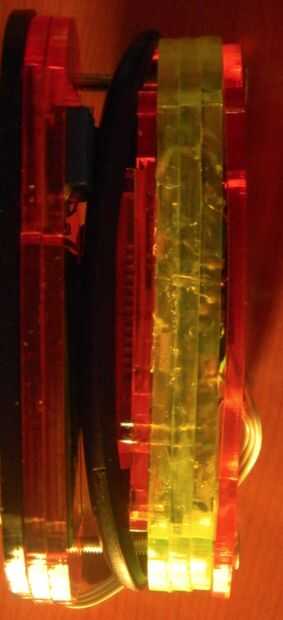

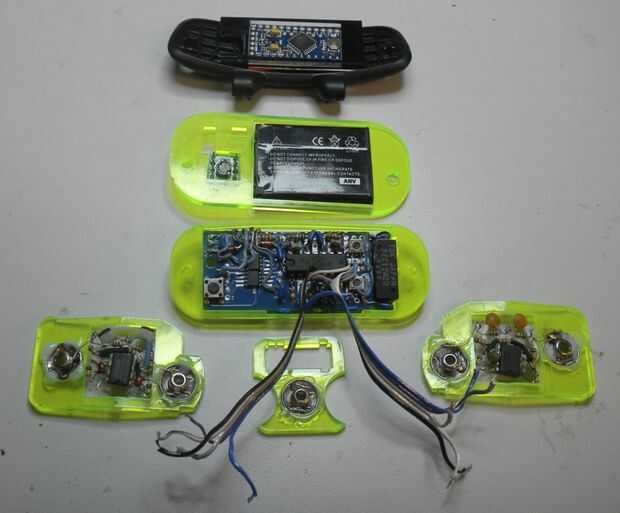

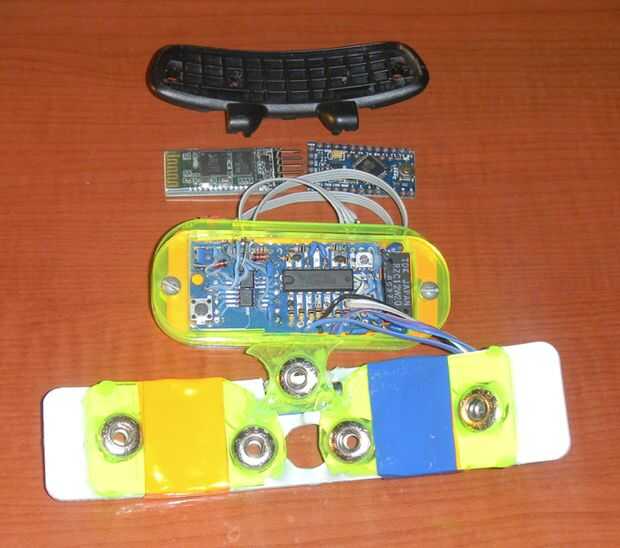

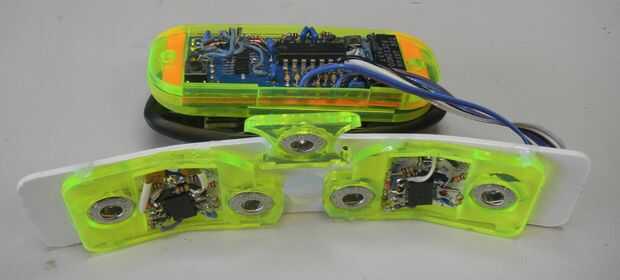

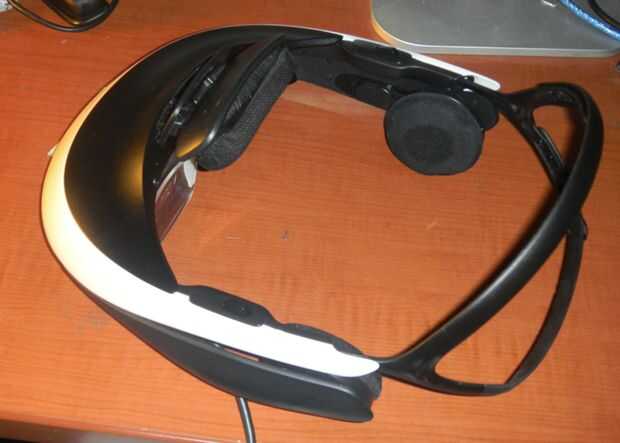

poner todo junto como foto cojín cabeza HMD unidad corte laser. pero poco grande caben todos. también podemos poner cabeza sólo activa a cojín de la cabeza y otra unidad: amperios de la batería y filtro pueden ir parte de HMD.
