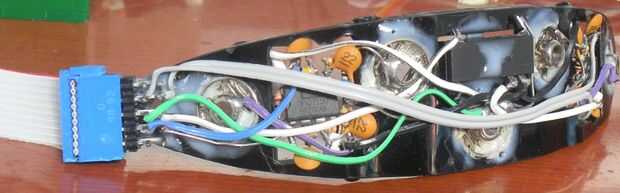

Paso 7: foto construcción
actualizado: 24 de octubre de 2012

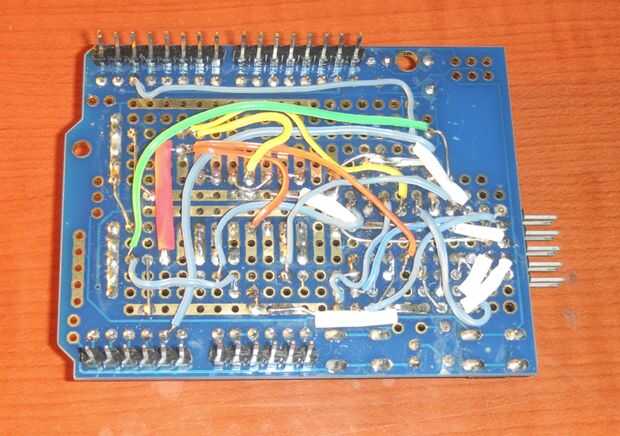

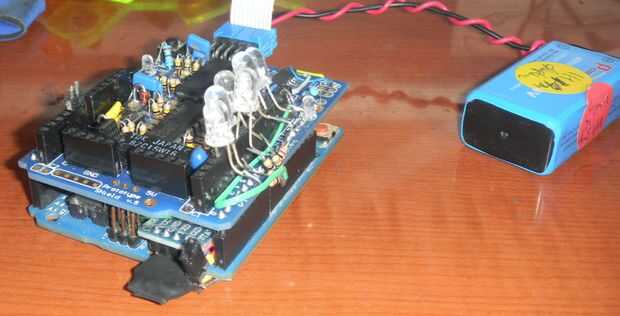

Esta construcción se basa en el diagrama del paso 6.
Uso de batería 9 V / 7,6 V a Arduino Uno. No utilice este caso de DC-DC.
Paso 8 uso trabajo de DC-DC con batería de 2.4 V a 5.5 V. uso con Arduino pro mini.
de esta manera, el paso 7 es fácil construcción que paso 9.

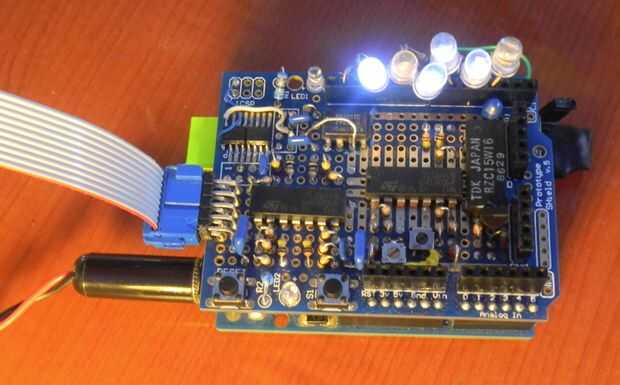

usar el 555 para hacer reloj de filtro. para cambiar filtro reloj necesitará cambiar R 100 K ohm.
Resistencia de 100 K ohm hace 3 KHz reloj para establecer la frecuencia de corte alta filtro 30 Hz.
ha cambiado esto por 80 K ohm para establecer 40 Hz.
R = 0.7 / f (Hz) X C (F)
100 K ohm = 0.7 / 3000 * 0.0000000022: corte de alta frecuencia de 30 Hz.
este rango de frecuencia trabaja Delta, Theta. Alfa y Beta ritmo.
80 K ohm = 0.7 / 4000 * 0.0000000022: corte de alta frecuencia de 40 Hz.
este rango de frecuencia trabaja Delta, Theta. Ritmo alfa, Beta y Gamma.
13 K ohmios = 0.7 / 20000 * 0.0000000022: corte de alta frecuencia de 250 Hz.
este rango de frecuencia trabaja Delta, Theta. Ritmo alfa, Beta, Gamma, HyperGamma y Lambda.
http://www.psychiclab.net/IBVA/Brainwave/Archive.html
inicialmente trate de hacer este reloj con Arduino interrupción función timer con salida digital control del perno, pero no tuvo éxito para hacer bonito reloj.
en caso de que usted puede hacer luego no hay necesidad de usar 555 y se puede hacer como reloj programable, mismo que producto IBVA haciendo de esa manera.
555 hace uso media de reloj no funciona comando de aplicación IBVA a establecer filtro de alta frecuencia de corte.
Otra diferencia del diagrama paso 6 no es ganancia ajuste ohmios trimer 100 K para esta construcción.
todo circuito eléctrico funciona ok.

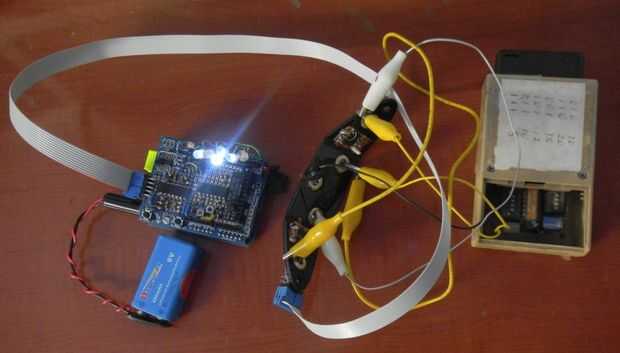

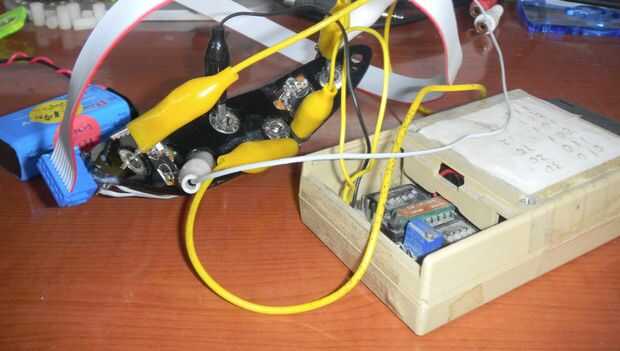

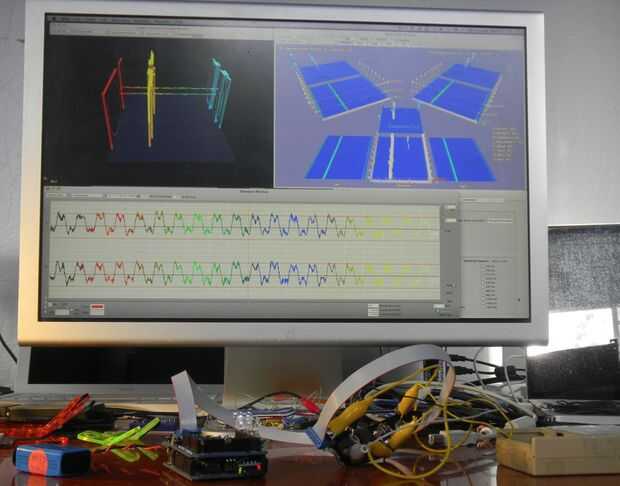

foto es la prueba con la onda cuadrada OSC 10 Hz, 512 Hz de muestreo.
http://www.psychiclab.net/IBVAex/BrainwaveSample.html
actualizado el 22 de octubre de 2012.

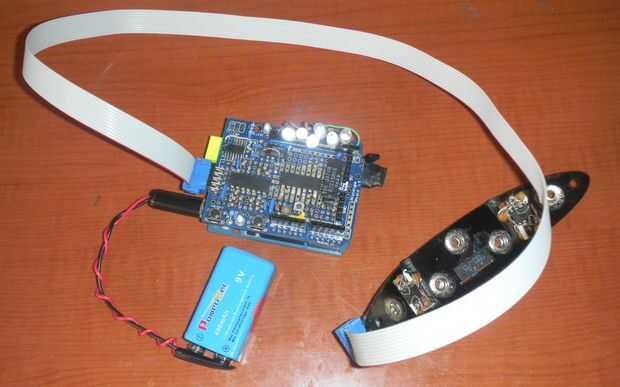

poner el Bluetooth interfaz serial.
Arduino Nano + Bluetooth funciona igual como Arduino BT.
Arduino BT puede hacer programación con conexión Bluetooth. pero Arduino Nano + Bluetooth no se puede hacer de esa manera. necesidad de programación utilizar conexión USB.
también Arduino BT tiene energía de la batería de bajo voltaje de entrada, trabaja de 2.4 V... 5.5 V. pero Arduino Nano necesita poner 7 V a 12 V.
Velocidad de conexión máxima de Arduino BT es 115200 bps máxima frecuencia de muestreo es 256 Hz 4 ch.
pero Arduino nano, pro mini con Bluetooth velocidad de conexión máxima de interfaz serie es 230400 bps hace máxima frecuencia de muestreo es de 512 Hz para 4 ch.
Arduino BT costo es alrededor de $140.
Arduino nano y mini pro con costo de interfaz serial Bluetooth es alrededor de $20... $30.
media Arduino nano y mini pro con interfaz serial Bluetooth es de $100 más barato y más 2 veces primero.
así que hice nueva interfaz con Arduino nano con interfaz Bluetooth.
costo de piezas total fue de menos de $100. pedir algunas piezas ebay / China, así que tomó mucho tiempo para conseguirlo pero es barato conseguirlo.

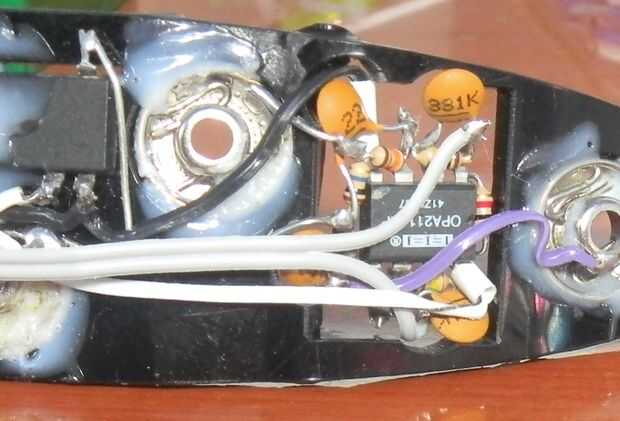

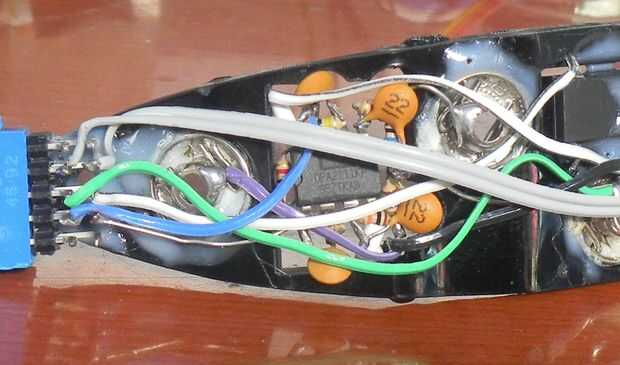

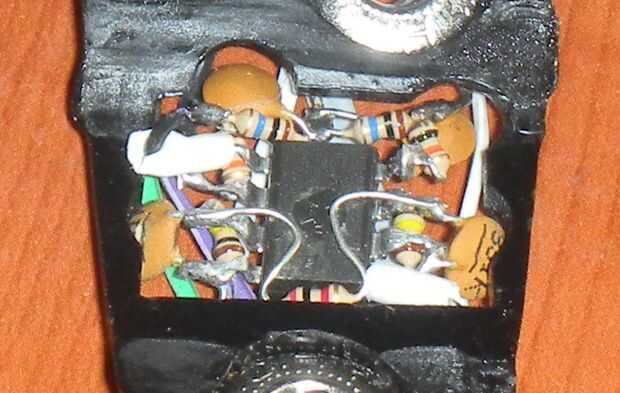

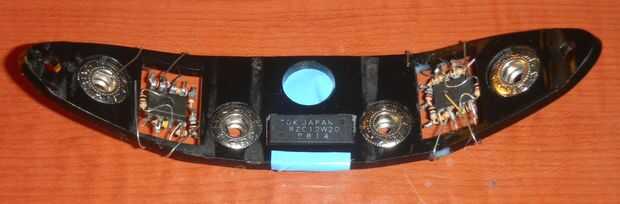

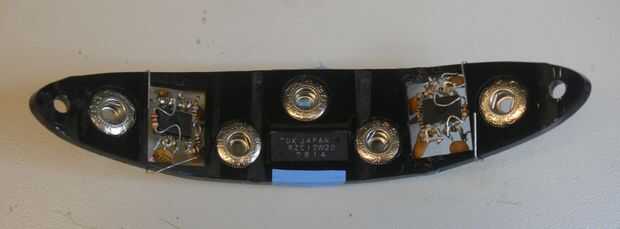

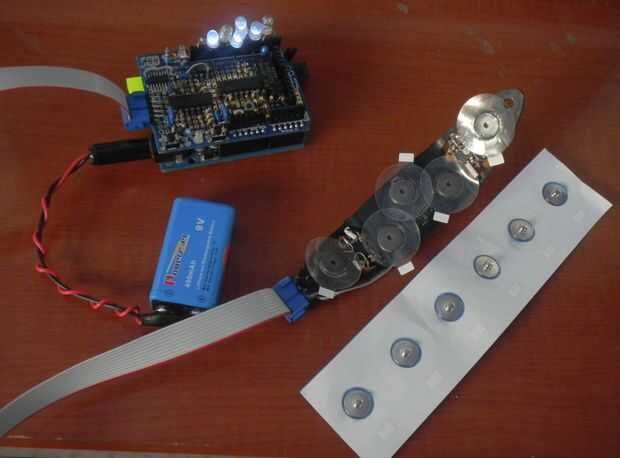

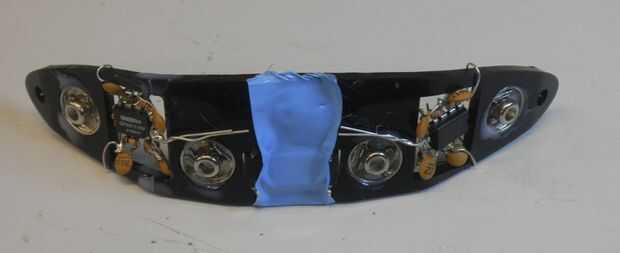

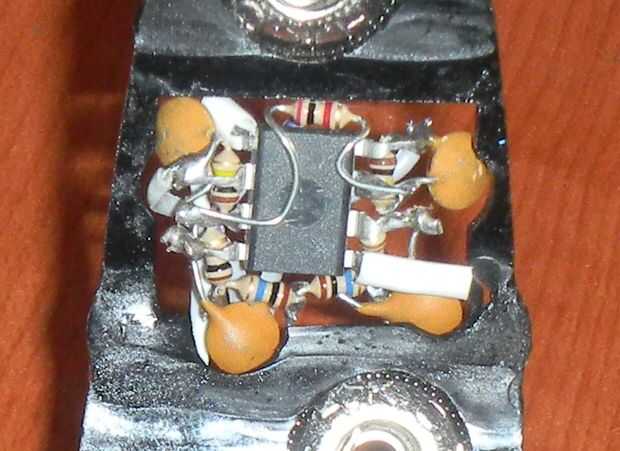

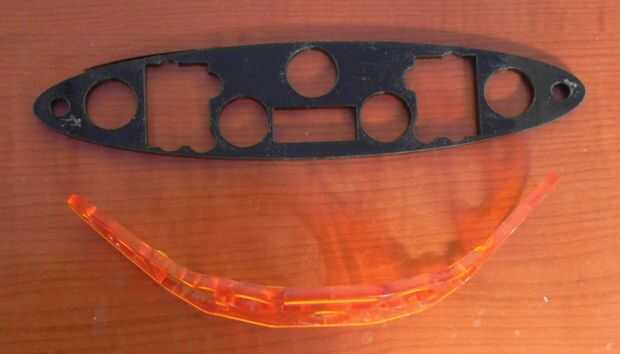

Foto: poner electrodo a unidad activo amplificador principal.

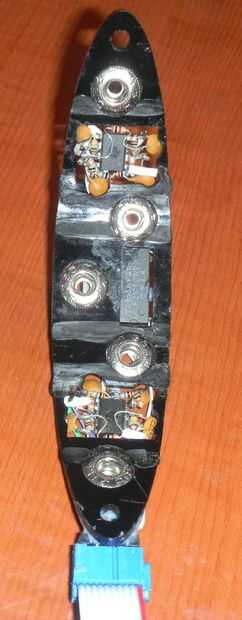

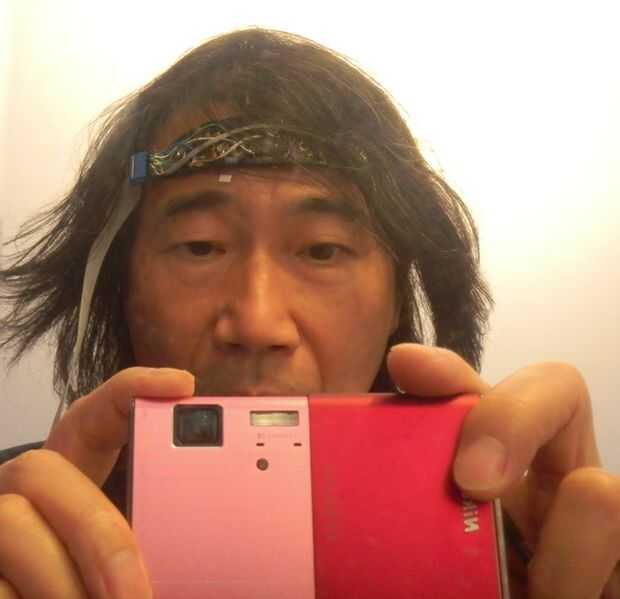

Foto: ponerlo al frente.
Foto: entonces la doble con banda de cabeza.

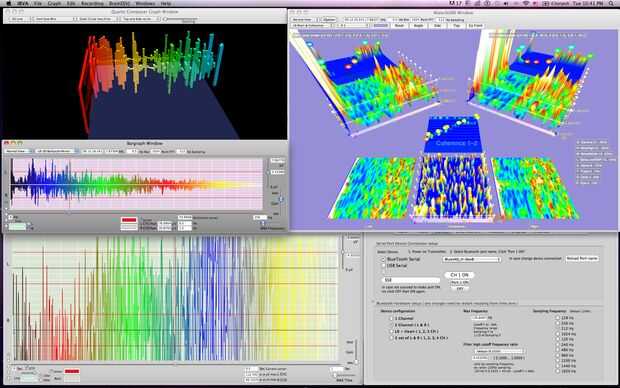

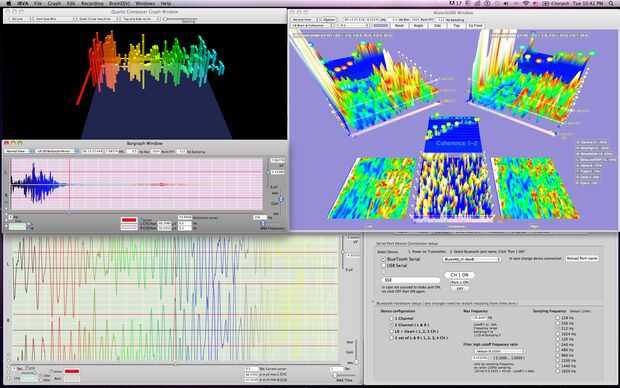

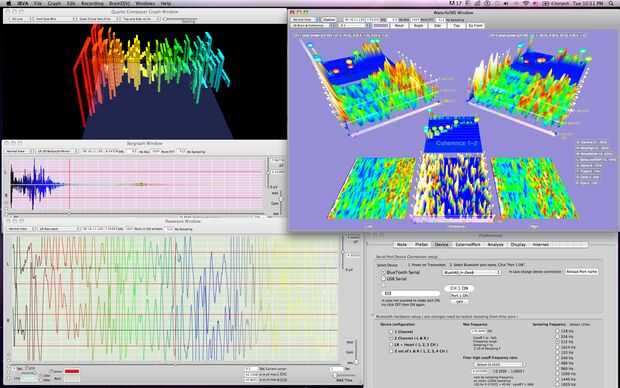

imágenes de onda cerebral real pantalla de tiro.
configurar esta frecuencia de corte baja de unidad a 0,16 Hz.
Utilice 1 micro F de corte bajo.
tan fácil de ver baja frecuencia cambia en el caso del movimiento de ojo y otro movimiento del músculo.
generalmente cambialo a 1,6 Hz. que manera más fácil de ver pantalla. producto IBVA establecido de esta manera.
usar micro 0.1 F de corte bajo.
Filtro RC de corte bajo:
f (Hz) = 1 / (2 π RC): R = 1 M ohmios: π = 3.14159
Corte F = 1 / (6.283 X R (ohmios) X C (F))
0,16 Hz = 1 / (6.283 X 1000000 (ohmios) X 0.000001 (F))
1,6 Hz = 1 / (6.283 X 1000000 (ohmios) X 0.0000001 (F))
depende de experiencia necesidad de decidir esta configuración de frecuencia de corte baja.

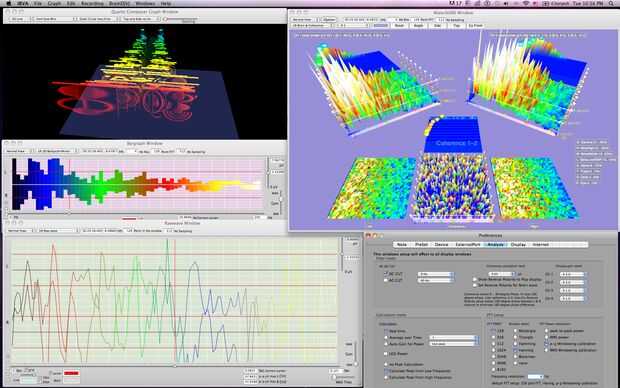

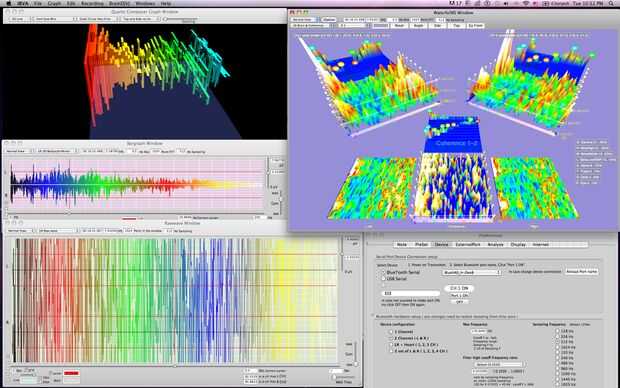

captura de pantalla muestra la frecuencia de corte baja 0,16 Hz y 1,6 Hz.
también altura corte frecuencia 40 Hz y 250 Hz.
no situado a 250 Hz aún casi ninguna corriente alterna 60 Hz (en USA) de ruido en esta experiencia.
medio activo amplificador cabezal trabaja muy bonito. Centro de uso de electrodo para tierra de la carrocería, electrodo de la izquierda dos para izquierda entrada balanceada, derecha dos electrodo derecho entrada balanceada.
por lo general, como producto IBVA uso electrodo cable hacer frente, significa fácil obtener ruido de corriente alterna de cualquier lugar.
también movimiento del cable de electrodo hace demasiado ruido.
Esta unidad activa amplificador principal es conectar directamente a la frente, tan no fácil conseguir ruido de lado siquiera con cualquier escudo eléctrico al amplificador principal activo.
continuará intentar experimentar con escudo eléctrico puesto a ver cómo la diferencia.
también todos los componentes eléctricos en el amplificador principal activo no es la protección, necesitará cuidado de usar esta forma. Este último voy a poner todo en el material de protección.
es muy agradable para el funcionamiento de la etapa y SoundBrain experiencia.
Este amplificador de cabeza activo trabaja más agradable condición en mis 30 años de experiencia.
Estoy muy feliz de presentarles este.

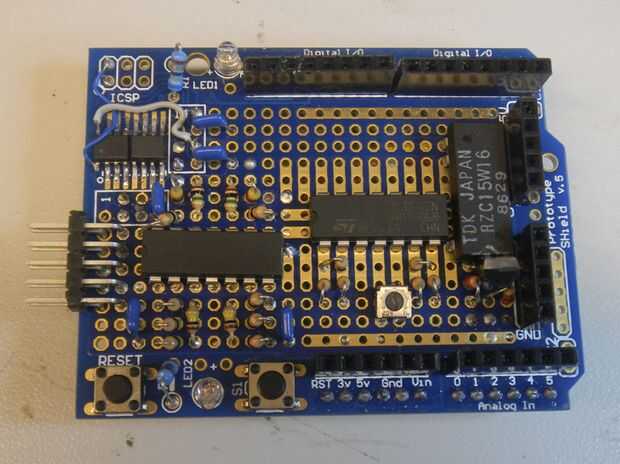

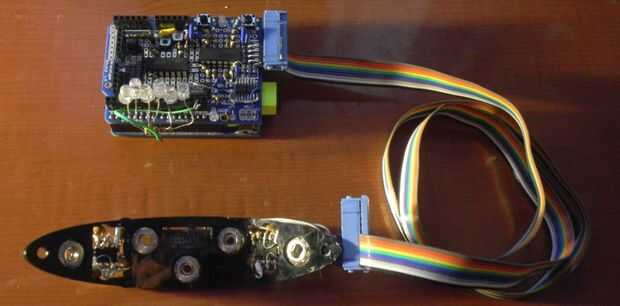

en el caso de como usted puede poner piezas de activo amplificador de cabeza en la parte superior escudo de prototipo de Arduino, luego sólo tiene que conectar cable del electrodo al frente. es igual que producto IBVA. es necesario poner a tierra de la carrocería a oído o cuello. puede utilizar el mismo conjunto principal y el cable en el paso 2 y paso 4. de esta manera establece más fácil cuidar la cabeza.
hice esto activa cabeza cabeza de amplificador para mi interés, para ver cómo funciona. así que necesitan cuidado de usar esto.
en el caso de haces igual como hice entonces la necesidad de cuidar este amplificador principal activo a utilizar.
Esta prueba de ruido de la unidad es paso 8.
