Introducción
Este instructivo le guiará para construir un escáner 3D por menos de $30, o incluso $12 si ya tienes una cámara web USB.
Ver el precio y las limitaciones de escáneres comerciales que decidí desafiarme a mí mismo para construir mi propia. Tenía que ser más barato y fácil para cualquiera crear uno usando una impresora 3D.

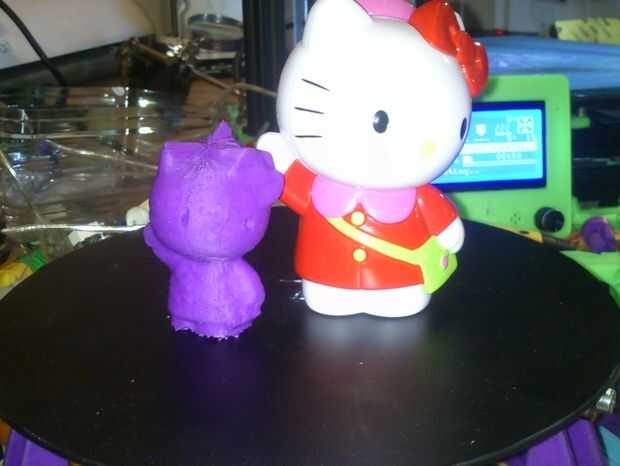

Resultado

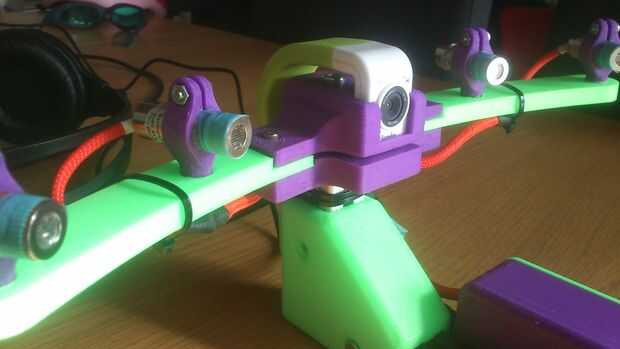

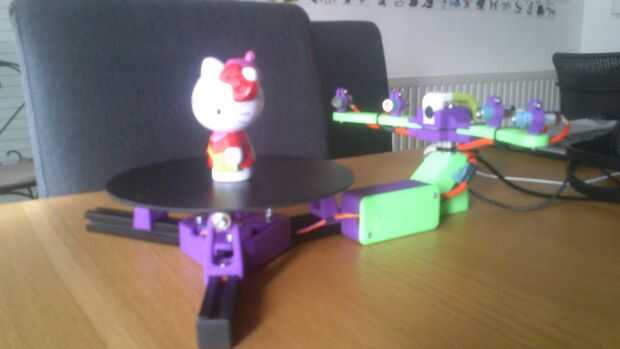

El "Sardauscan" es un escáner láser, comparable a otros escáneres láser profesional pero para menos de 20 - 30 veces el precio y tiene dos veces el número de láseres.
Mis principios de diseño fueron:
· Mantenerlo simple
· Mantener bajo costo
· Hacer evolutiva
· Proporcionar una solución completa
El lector se encuentra completamente abierto de la fuente y abra el hardware:
· El software "Sardauscan" está escrito en C# - el código fuente completo está disponible.
· Pueden escribir plugins para su propio hardware o para sus tareas.
El software le permite escanear, lisa, construir mallas y exportar a varios formatos.
¿Cómo funciona?
El principio de un escáner láser 3D es simple.
· Una imagen del objeto se toma sin cualquier láseres disparando
· Un láser se enciende y se toma otra foto
· Computar la diferencia entre las dos imágenes, una traza de láser (perfil del objeto) se obtiene
· Conociendo las posiciones de la cámara y el láser puede derivar las coordenadas 3D de todos los puntos del perfil
· Lo mismo para todos los láseres, la tabla de la vuelta y repita el proceso hasta que la mesa ha hecho una revolución completa
Y hay que ir, tienes una nube de puntos completa que representa su objeto.
