Paso 1: Características y partes
Características
. Componentes mínimos, 3 piezas (4 Si necesita alarma)
. 4 cables de puente en un protoboard mini
. Pilas de 3V
. Uso del reloj interno de VLO (~ 12Khz) para mantener el tiempo, modo de sueño toma menos energía 1uA
. VLO está calibrado contra el DCO en el arranque, aca vez uso valor calibrado de fábrica
. Calibración manual permite ajuste fino de sincronización del oscilador
. Bastante precisa si se considera que no hay ningún cristal usado
. Lee temperatura ambiente en unidades
. Alarma opcional si usted conecta un zumbador (detección automática), esto hará que el reloj 4p4w
. Huevo de Pascua oculto función encontrar

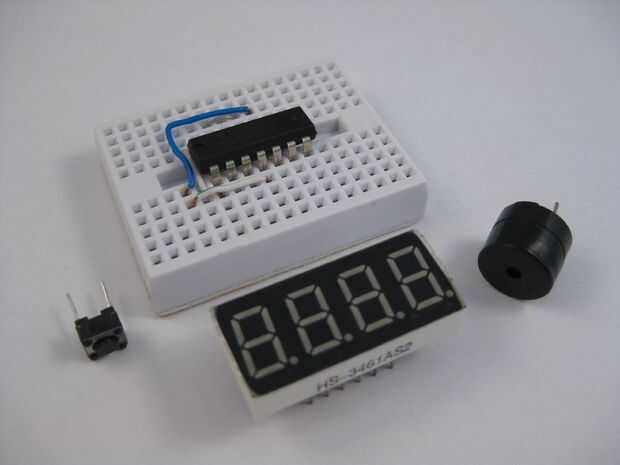

Piezas
. MSP430G2231 (de su kit de Launchpad)
. pantalla de 4 dígitos de 7 segmentos LED (rojo funciona mejor alimentación 3V)
. Botón táctil
. Zumbador 3V (opcional, y se convierte en el reloj 4P4W)
Usted también necesitará una placa para colocar los componentes, un portapilas de 3v 2xAAA pilas y 4 conexión de los cables de puente, utilizar un protoboard mini 170 puntos de amarre como la plataforma y utiliza corazones del cable de red como los cables de puente.
La pantalla LED está comúnmente disponible en ebay, busque los 0,4" o 0,36" 4 dígitos muestra, usted querrá asegurarse de que es cátodo común y los partidos de diseño del perno (hacen más)
__a__ (0) A F (1)(2) B f| |b -+--+--+--+--+--+- |__g__| | | e| |c |Pin1 | |__d__| -+--+--+--+--+--+- E D . C G (3) Herramientas
. Ordenador con Linux o Windows
. TI LaucnPad, EZ430-F2013 Kit u otro programador MSP430
. mspdebug o entorno de desarrollo de TI CCS (software de programación)
