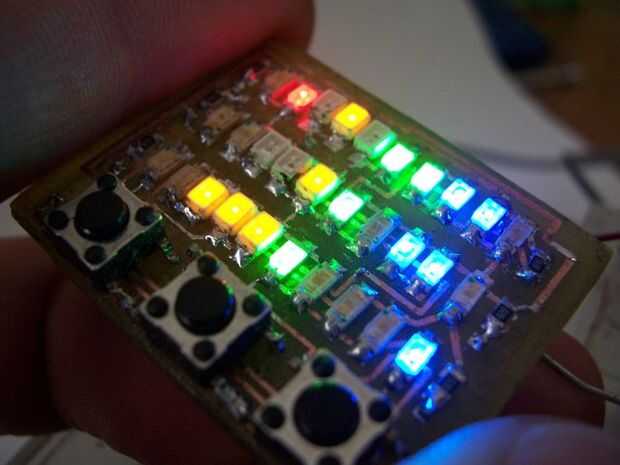

Este proyecto es un circuito para hacer una versión de tamaño reloj de muñeca de mi reloj minipunto:
con unas cuantas funciones más más aplicables a un dispositivo portátil. Un montón de ayuda y sugerencias provenientes de ians 01 / \ / reloj binario atch:
En formato EagleCad esquemático y PCB están disponibles por debajo del diseño original, y también se incluye una versión actualizada con algunas correcciones. El proyecto está orientado a los más experimentados hobbyiests de electrónica como se trata de pequeños componentes SMD y métodos de programación especiales. Yo iré a través de algunos de los problemas y soluciones que surgieron hacer este dispositivo. Esto ayudará que alguien más tratando de hacer un dispositivo microcontrolador pequeño. Podría obtener un poco de palabrería, si quieres acción de prisa... a descargar los archivos del proyecto y construir.
Construcción de batería y caso se tratarán en otro instructivo. Esto es solo para el tablero sí mismo.
Archivos descargables:
-microdotfw.zip.. .el código fuente para el compilador Soureboost, incluye una. Archivo hexadecimal
-microdotv1.zip.. .el PCB original, con un par de errores como se menciona en el texto con respecto a resistencias de falta
-microdot2.zip.. .un ligeramente modificado diseño de PCB, con todos los componentes adecuados. Tenga en cuenta que no he probado este PCB, pero no es demasiado diferente de la original. El software debería funcionar en ambos.
Actualización 03 de agosto de 2007:
De mi instructables otros dos:
El holoclock-
Tutorial de Charliplexing-
He actualizado el código microdot a incoorporate cross fading entre patrones y algunos mejor gestión de batería. Ver adjunto archivo "microdot con crossfade y autotimeout.zip" de abajo.
