3D simple impreso Arduino Robot (3 / 17 paso)

Paso 3: Preparar los escudos

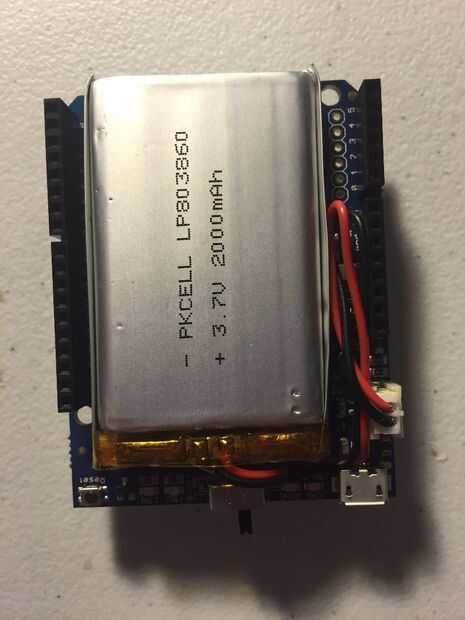

Recomendamos comenzar con el escudo de powerboost. Se necesita de la soldadura en las cabeceras, la soldadura en el interruptor y conecte la batería. No entro en detalles porque adafruit ya cuenta con un completo tutorial sobre cómo hacer esto!

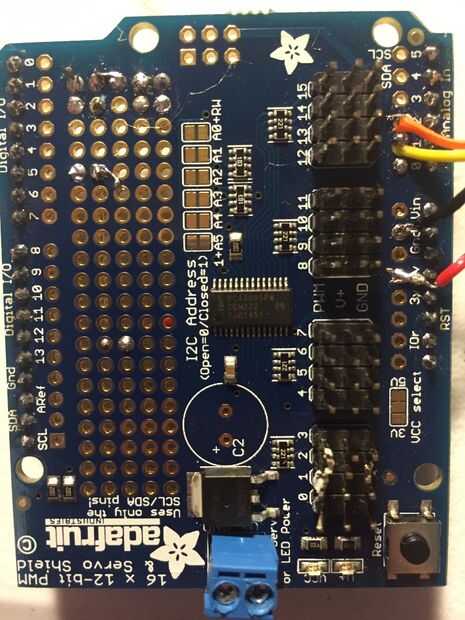

A continuación, usted necesitará preparar el escudo PWM. Adafruit también tiene un excelente tutorial sobre cómo hacerlo!

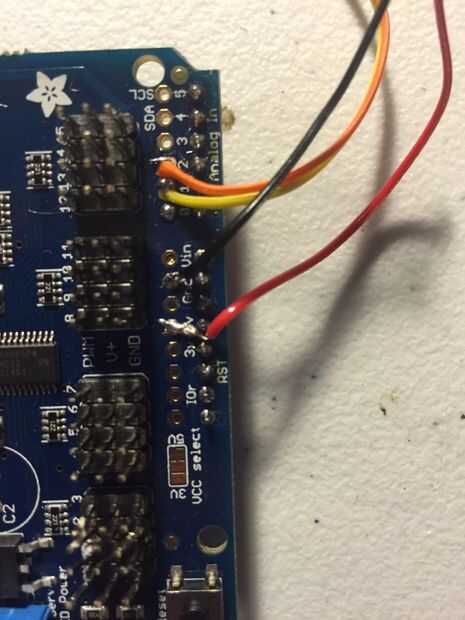

En este mismo escudo PWM, debe seguir adelante y unos pins de la lata (Asegúrese de que son estañar los pines que se encuentran en el lado opuesto de la cabecera!). A1, A2, GND y 5V, poniendo algunos de soldadura en los pernos de la lata. Necesita estas más adelante.
