20' bóveda geodésica invernadero (5 / 9 paso)

Paso 5: Empezar a construir su domo!

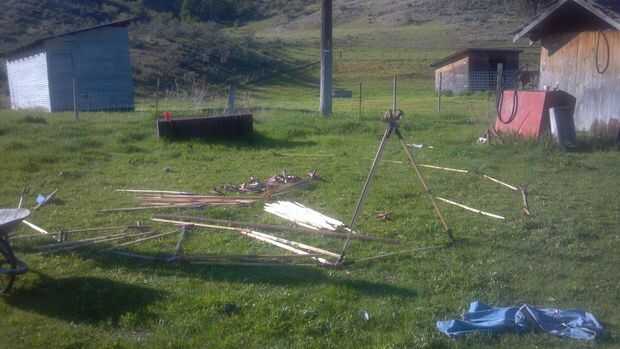

Esto nos tomó tres intentos.  Esperamos que usted conseguirá en una.  Vea los últimos tramos para el desastre en más.

En primer lugar, imprima un Diagrama.  Puede ser confuso, por lo que también he subido algunas fotos a.

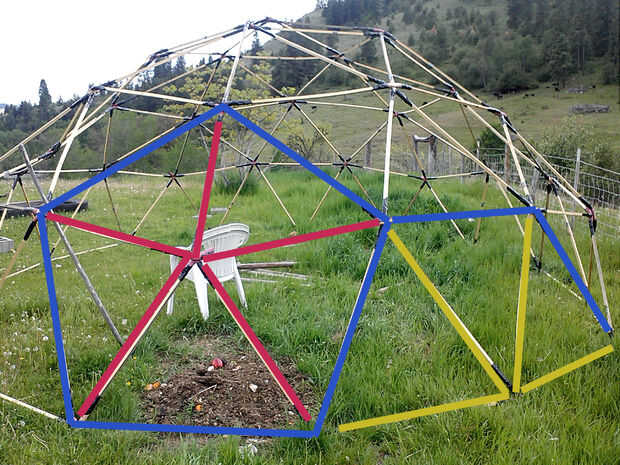

En las fotos

A = rojo
B = azul
C = amarillo

Observe que B es el borde de pentágonos y hexágonos.  A es siempre el interior de los pentágonos, y C es siempre el interior de los hexágonos.  Eso es todo!

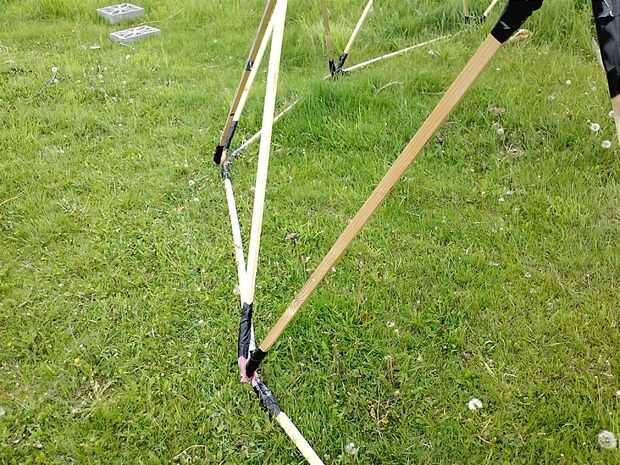

Coloque el anillo de la parte inferior primero.  Va a ser en un patrón de CCBCCB todo el camino alrededor.  Será 15 piezas.  Conéctelos con los conectores de 4 vías, dejándolos apuntando hacia arriba y un poco, hacia el centro de su bóveda.  Asegúrese de que la parte superior de la máquina tornillo, el extremo redondeado, es en el exterior de la cúpula para evitar que el plástico rasgado más adelante.  Coloque cada puntal en sus vértices con cinta adhesiva.

Partir de aquí, será útil disponer de al menos 3 personas.

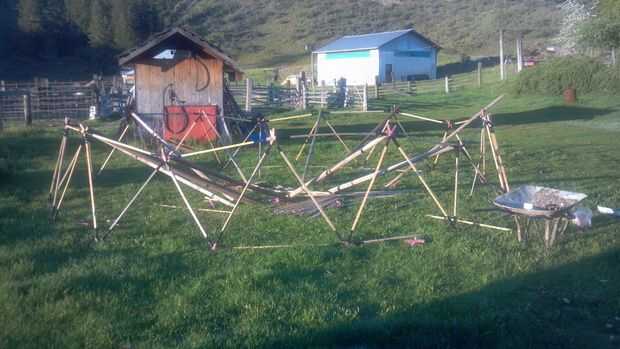

Empezar a construir el anillo inferior de triángulos.  Como se puede ver en las fotos, lo que usted realmente está construyendo es la parte superior de un hexágono, luego la parte inferior de un Pentágono, entonces la parte superior de un hexágono, etc..  Usar accesorios para mantenerlo vertical.  No sabes hasta qué punto en que se supusieron a la punta hasta que vas a encontrar cerca de la última pieza de conexión con la primera.  En ese momento, el anillo de triángulos probablemente será estable.  Ahora Atornille los vértices a los puntales, tratando de mantener todos los bordes en el interior.
