20' bóveda geodésica invernadero (3 / 9 paso)

Paso 3: Haga los vértices

Por favor, voto por mi Instructable así otro que hacer puede tener este paso todo reemplazado por uno que usa un fabricante casa!

Originalmente planeé sobre el pedido de piezas de estos chicos, pero me por correo electrónico y sugirió utilizar manguera en su lugar.  Fue un buen experimento, y funcionó en la época barata, pero próxima que quiero:

Menos tiempo empleado en la construcción del vértice
No tener que pasador puntal termina
Para poder ajustar struts dentro y fuera de los vértices en la voluntad, así que me permita desarmar todo fácilmente.

Pero eso es para la próxima vez, aquí es qué hacer si usted está haciendo fuera de la manguera:

Hice las longitudes de manguera 8".  Con los puntales sólo va en 2", esto fue demasiado.  Hacen 6" y el proceso de construcción será mucho menos flexible.  (Usted puede probar 5" también, pero no sé si será demasiado corto).

Ahora para hacerlos.

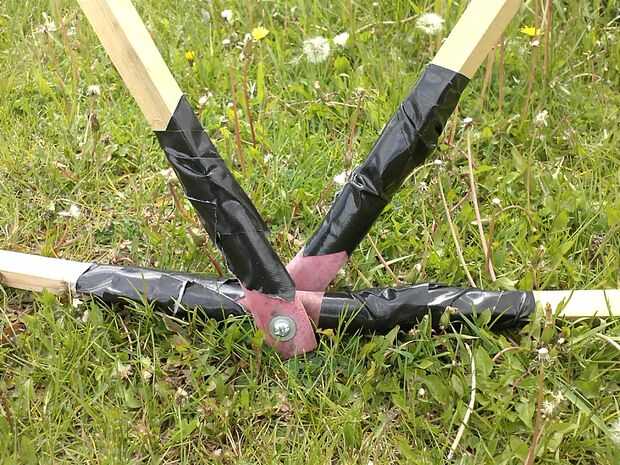

Hay tres tipos de vértices para hacer, conector de 4, 5 y 6.  Para 5 y 6, use 3 mangueras.  Simplemente te ignore un extremo en el 5.  Para conectores de 4, estos serán en el suelo.  Va cualquier necesidad de corte dos extremos, o hacer dos de las mangueras "una cara" desde el principio.

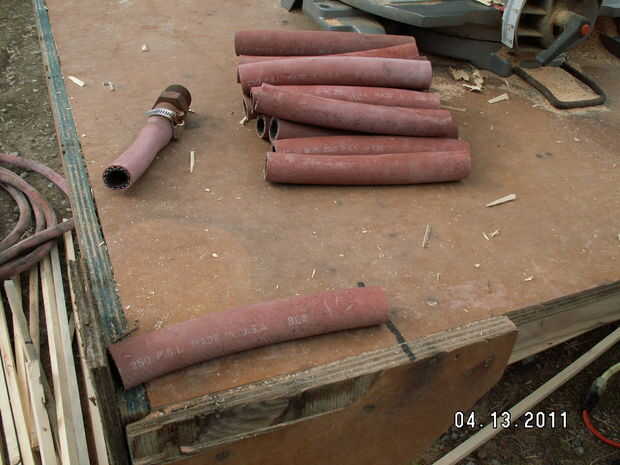

En primer lugar, cortar las mangueras.  Fines 2" enclavijado (que es determinada por la longitud de la broca del agujero), te recomiendo tratar de 6", pero es posible que pueda conseguir lejos con longitudes de 5".

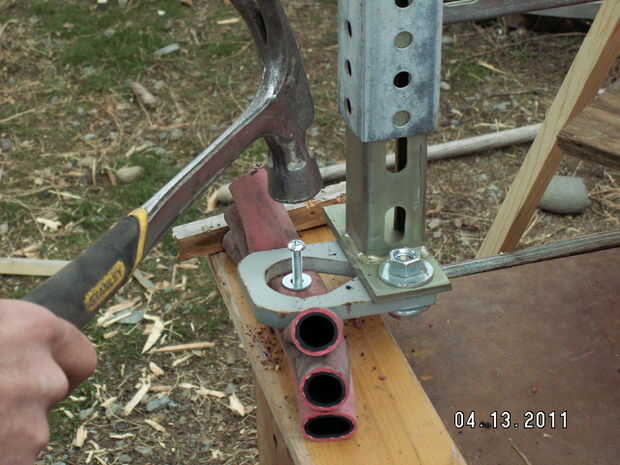

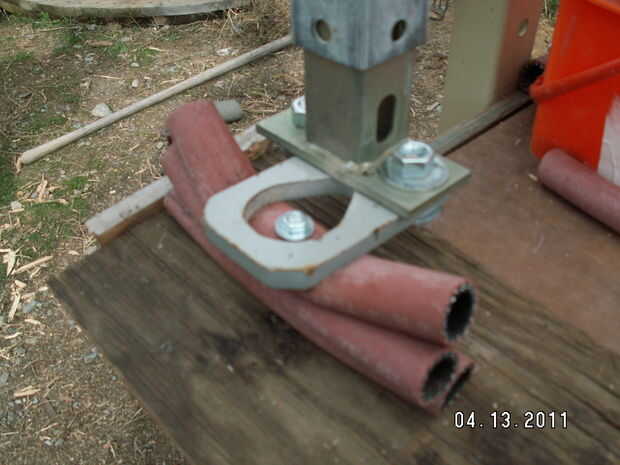

A continuación, utilice una prensa para aplastar a las mangueras, 3 encima de la otra y perfore un agujero a través de ellos lo suficientemente grande para sus tornillos caber a través.  Conducir los tornillos con un martillo.

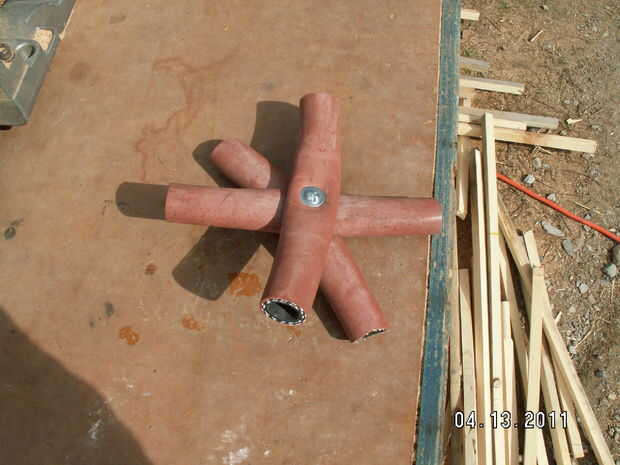

Flip, pulsar otra vez para que el tornillo se sale en la parte superior y aplicar la arandela y la tuerca.  Apriete a algunos, pero no tanto que no se puede ajustar el ángulo de las mangueras.

Ahora son mas.  Carga para arriba y conseguir que su sitio de construcción!
