20' bóveda geodésica invernadero (4 / 9 paso)

Paso 4: Haga los puntales

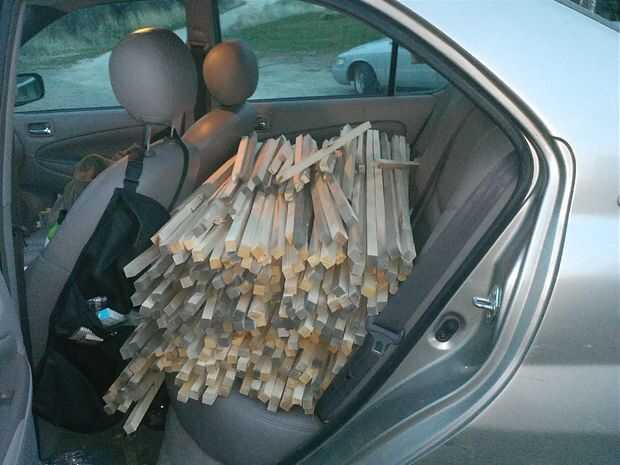

En primer lugar, tomamos las tablas y arrancó para ser 3/4 "x 3/4" x 4'.  Esto tomó varias horas con dos de nosotros, pero también lo hicimos dos veces tanto como era necesario.  Stick con 25 tableros.

A continuación tendremos que determinar la longitud del puntal.  Vamos a trabajar con los tableros de 4' y se puede ajustar si tu hacer un diverso tamaño de la bóveda.  Añadir la longitud de la manguera en el medio de los vértices, la parte que no tiene ninguna madera en él.  Si usted está haciendo una manguera de 6" y tiene un agujero de 2" de bits, cada extremo de la cincha es de 2", y que te deja con 2 pulgadas para agregar a la longitud del puntal.

Así que nuestro puntal 4" realmente será 4' 2" con la manguera de vacía adicional.

Ir a la calculadora de cúpula inversa y entrar 4.166 (4' 2") y elegir el puntal C (uno más largo).  Le dará la longitud de todas las longitudes de diferentes puntal 3, y cuántas son necesarias.  Ahora restamos esos 2" de la manguera para llegar a su longitudes de puntal.

UN 3.521 = 3' 6 1/4"- 2" = 3' 4 1/4"
B 4.067 = 4' 13/16"- 2" = 3 10 13/16"
C 4.166 = 4' 2" -2" = 4 "

Como dice la tabla, necesita 30 de la A, 40 b y 50 c.

El número de puntales siempre será el mismo para un 3v cúpula de 3/8, la única diferencia es la longitud.  Así que si haces una cúpula más pequeña, que usará el mismo número de puntales, todo será más cortos.

Elegí para que uno más largo que 4' porque esa era la longitud de los tableros que compré.  Como se puede ver, sólo longitud del puntal A había residuos mucho, y he podido hacer algunos de los tableros que había extremos romperse mientras se les ripeo.

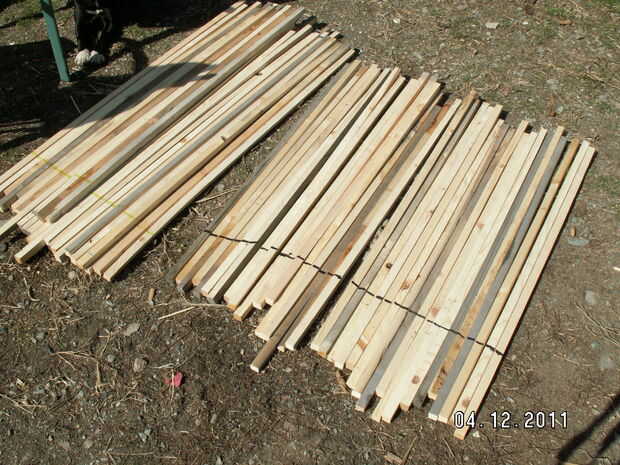

Asegúrese de marcar claramente las diferentes longitudes, esto le ahorrará más adelante!

Los siguientes podrían ser eliminadas utilizando Inicio vértices fabricados que pueden tomar cuadrados struts.

A continuación tenemos a pasador de los extremos de las barras.

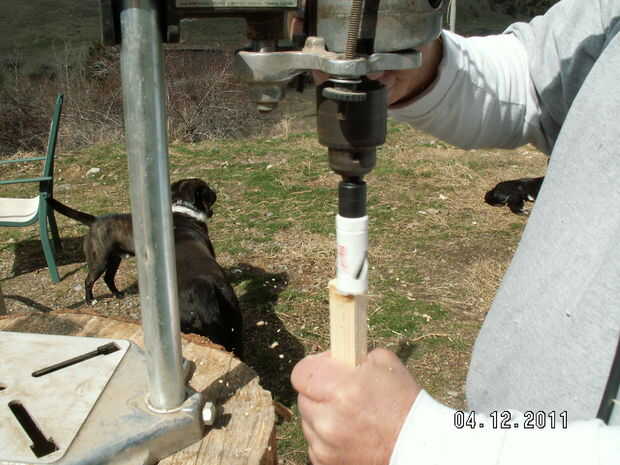

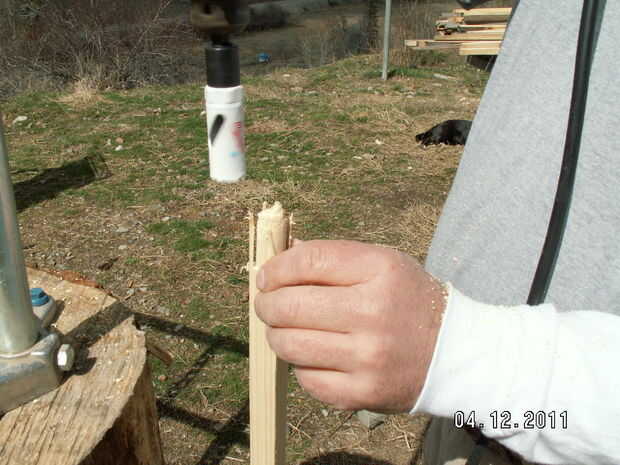

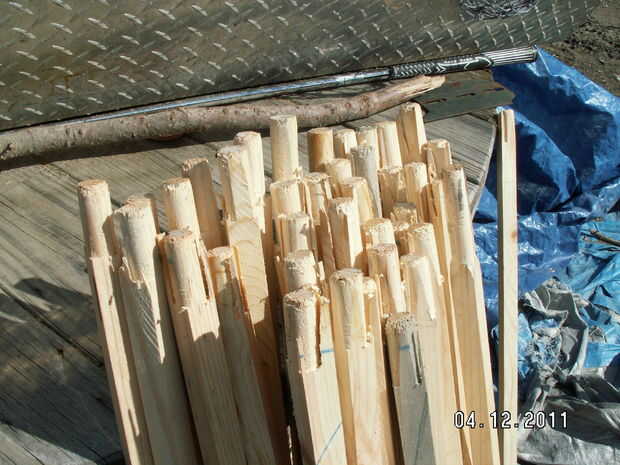

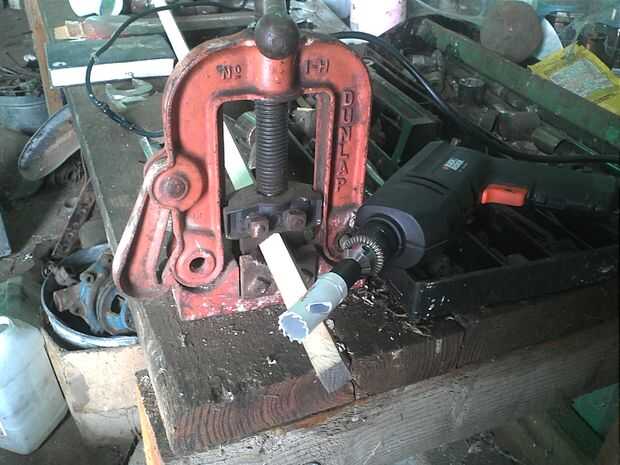

Use el taladro redondo los extremos de las barras.  Ten cuidado, el palo será inestable, y el pedacito de taladro lastimará si obtiene usted mismo!

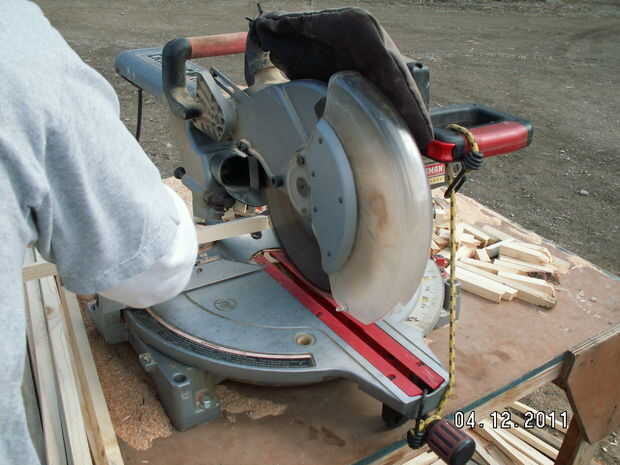

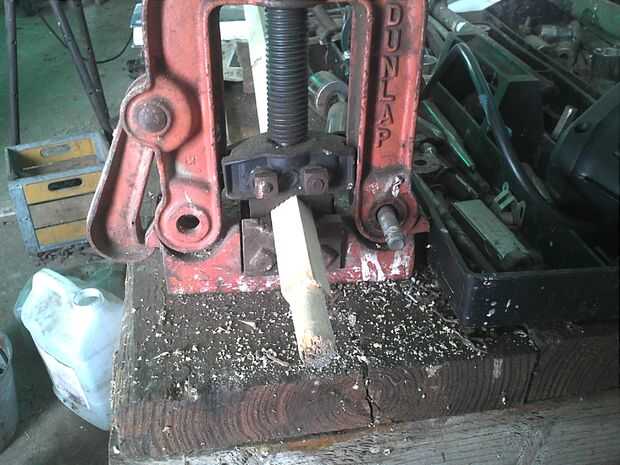

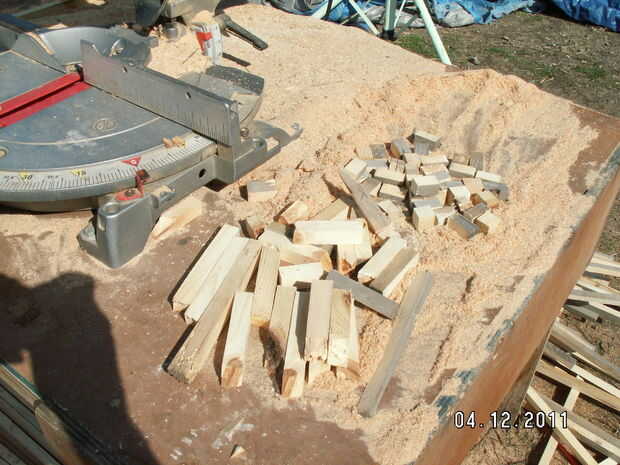

Después de usted tiene que recortar de las esquinas que están todavía en los puntales.  Utilizamos la tronzadora de un modo que probablemente no se recomienda por el fabricante.  Si estás haciendo esto, ¡ cuidado!
