Paso 5: Medidor de voltaje
La referencia de tensión es el MCP1525 de Microchip. Esto es una referencia de 2,5 voltios con un rango de operación de 2.7 + 10 voltios. En el reloj en la foto se utiliza el paquete de la a-92, aunque los relojes futuro utilizará la versión de montaje en superficie (SOT-23). La referencia es alimentada por un pin PIC, así que puede desactivarse para ahorrar energía.

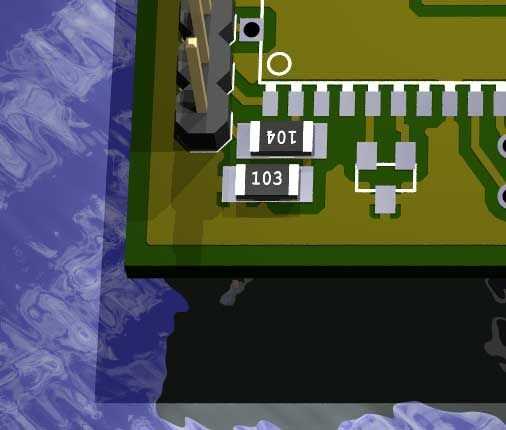

En este punto podemos medir hasta 2,5 voltios utilizando convertidor Digital de la analógica del PIC. Esto dar un paso más y añadir un divisor de voltaje resistor para el multímetro de la entrada. Usando dos resistencias (100K / 10K) dividimos la tensión de entrada por 11 dando una nueva gama de entrada de 30 voltios. Este es un buen punto que abarca todas las tensiones bajo es probables que encuentro (pilas de 1,2/1,5 voltios, 3 voltios moneda células, lógica de 5 voltios, las baterías de 9 voltios y carriles de alimentación de 12 voltios). Una resistencia de 22Kohm podría sustituirse por el resistor de 10K, dando un rango menor pero mayor resolución. La hoja de cálculo incluido con este instructable puede ayudarle a elegir los valores de resistencia.
Sondas de tierra y medición de conectan la cabecera Programación en la parte posterior del reloj.
Detalles de MCP1525:
http://www.microchip.com/Stellent/idcplgidcplg?IdcService=SS_GET_PAGE&nodeId=1335&dDocName=en019700
