Paso 2: Selección de LED

En este tamaño '1206' reloj, rojo y amarillo LED fueron utilizado con una resistencia limitadora actual 56 ohmios. Los colores fueron elegidos para el bajo costo. LEDs rojo, amarillo y naranja son unos 10 centavos de dólar cada uno, mientras que los LEDs azules son 40 centavos y por encima. Además, el LED azul es decididamente uncool ahora. Si encuentra algún morado, me avisas.

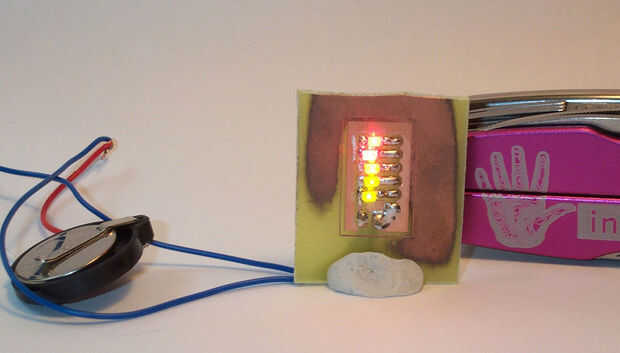

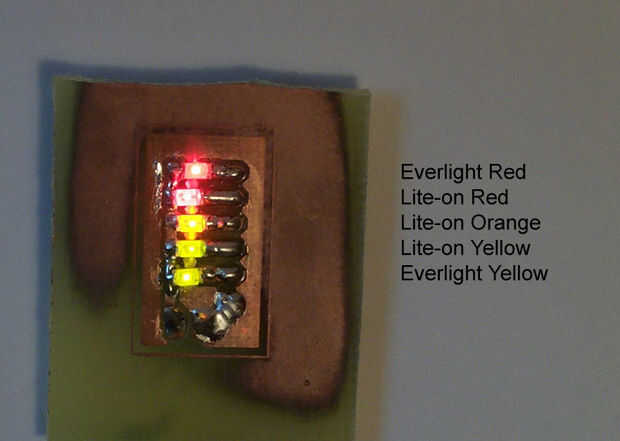

La imagen muestra los 5 tipos de LED que auditioned.

Mouser parte # fabricante Color costo
859-LTST-C171KRKT Lite-On SMT LED rojo, claro $0,130
859-LTST-C171KSKT Lite-On SMT LED amarillo, claro $0,130
859-LTST-C150KFKT Lite-On SMT LED naranja, claro $0,130
638 121SURCS530A28 Everlight LED SMD rojo agua clara $0,110
638 1121UYCS530A28 Everlight LED SMD amarillo agua clara $0,110

Everlight amarillo y rojo se usaron en el reloj del prototipo. Me gusta naranja y Lite-On rojo mejor, se utilizará en el siguiente reloj que hacer.
