-una línea de la etiqueta de slashdot.

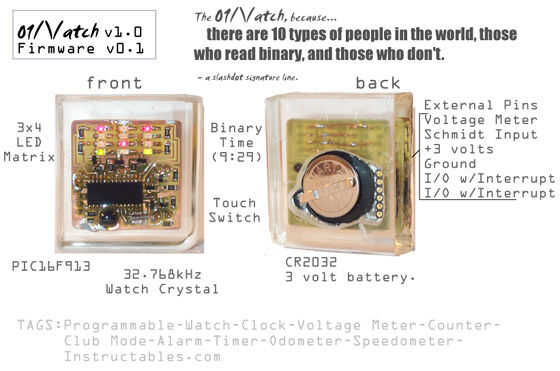

El 01 / \ atch es un reloj binario con una pantalla LED. Las características adicionales son accesibles a través de un sistema de menú desplazable en su matriz de LED 3 x 4. Características actuales incluyen: medidor de voltaje, contador binario, club modo y tiempo de exhibición. El reloj es totalmente programable. Actualizaciones de firmware futuras incluirán: cronómetro/temporizador, alarma, velocímetro/odómetro de bicicleta, registro de datos y un menú de configuración avanzada.
Verlo en acción: http://www.youtube.com/watch?v=l_tApl3JmmM
Todos los archivos del proyecto están en el archivo .zip en esta página. Esquemático y PCB en formato Cadsoft Eagle. Firmware en mikroBasic. El texto de este instructable es incluido como archivos .pdf .odt (texto OO.org/open). El PWB de la capa superior arte (reflejado) está incluido como un. PDF listo para procesos de transferencia o foto de toner. Se copia varias veces en una sola hoja porque tengo que doble para arriba en transparencias.
El 01 / \ atch fue inspirado en el Mini Dotclock y una conversación posterior en el área de comentarios:
Se trata también de un medio paso hacia un reloj nixie de montaje superficial en que estoy trabajando. El 01 / \ / proyecto atch es una introducción a los componentes de montaje de superficie y tiempo de mantenimiento de la lógica sin la complejidad añadida de una fuente de alimentación del tubo de nixie. (
Googleando un poco subido de este reloj binario en thinkgeek: http://www.thinkgeek.com/gadgets/watches/6a17/
El 01 / \ atch se basa en un PIC16F913/6. Esta foto fue elegida originalmente porque tenía un controlador de hardware LCD. Pensé que podría dar vuelta el controlador LCD en una LED multiplexor con unos transistores. Esto resultó no ser el caso. Su todavía una buena opción porque tiene toneladas de espacio programación y muy pocos limitada pins de I/O. El F913 es de aproximadamente $2.00 en Mouser.
Detalles de PIC16F913:
http://www.microchip.com/Stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1335&dDocName=en020199
Detalles de PIC16F916 (igual que 913, con más espacio de programa):
http://www.microchip.com/Stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1335&dDocName=en020201
PIC16F913/6 hoja de datos (formato PDF):
http://WW1.microchip.com/downloads/en/DeviceDoc/41250E.pdf

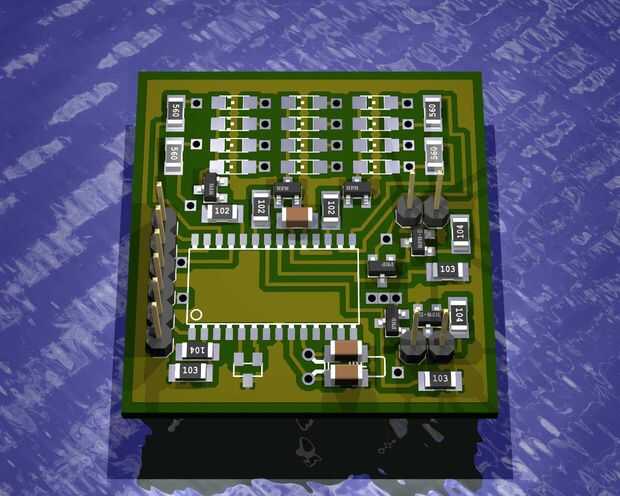

Las imágenes 3d utilizadas en este instructable se realizaron desde los archivos de Eagle junta con Eagle3D y POV ray:
http://www.Matwei.de/Doku.php?id=en:eagle3d:eagle3d
