Paso 4: Tiempo de mantenimiento
( http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1824&appnote=en011057 )
El reloj es simple y elegante. Un cristal de 32,768 kHz reloj está conectado a los pines de oscilador de timer1 del PIC. Timer1 es ideal para esto porque puede incrementar incluso mientras que el PIC está durmiendo. Timer1 está configurado para contar hasta 65536 (2 segundos en 32.768 kHz) y el PIC de sueño con una interrupción. Cuando el PIC despierta, aumenta tiempo de dos segundos. La foto es sólo potencia activa y consumo por un breve tiempo cada pocos segundos.

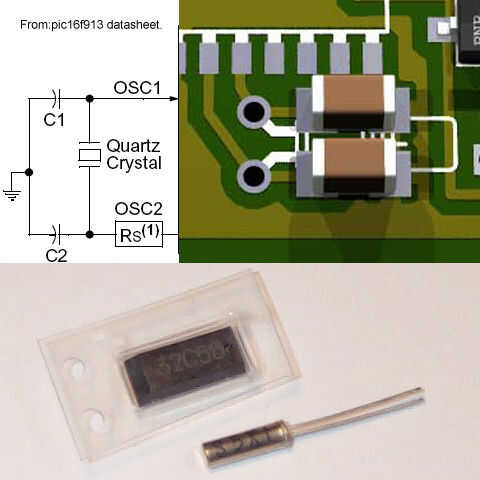

He utilizado un cristal de reloj de cuarzo baratos de ciudadano. Aunque el nombre de ciudadano podría dar la legitimidad de mi reloj. El CFS206 (12.5pf) tiene alrededor de +-precisión 1,7 minutos anuales (20 ppm). Dos capacitores de 33pF completan el circuito del cristal externo. 33pF es probablemente un poco mucho, pero estaba disponible localmente a un precio razonable. Podría utilizarse un cristal mejor tiempo más precisa.
Cristal: Ciudadano KHz gama cristales, 32,768 KHZ 12.5pF, (mouser #695-CFS206-327KFB, $0,30).
Condensadores: 2x33pF, SMD 1206.
