YASS - sin embargo otra solución de Sous Vide (5 / 8 paso)

Paso 5: La cola del interruptor de potencia

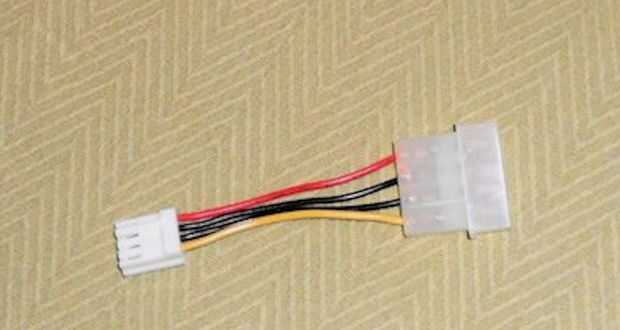

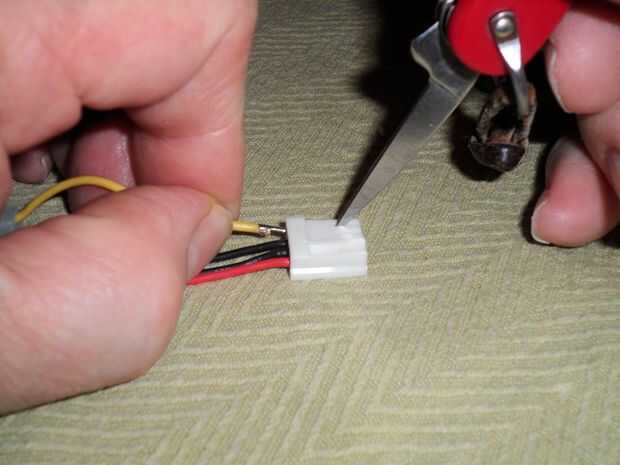

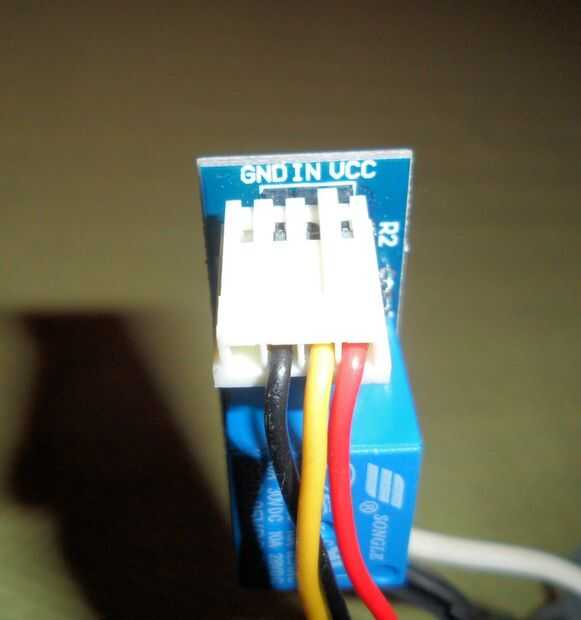

Relé usado tiene patillas para sujetar los cables de control de baja tensión. Estos pueden soldarse, pero una manera más fácil es usar un conector modificado a partir de un cable de alimentación de PC 4-pin ATX/AT/IDE. Modificar el cable de alimentación el conector grande de corte. Corte los cables como cerca del conector como sea posible. Quite el conductor amarillo y el negro conductor, que está al lado del conductor rojo, mediante el uso de un instrumento puntiagudo, como la lezna en mi cuchillo de bolsillo para presionar en sus respectivos clips de retención hasta que los cables se pueden quitar. Insertar el amarillo en el agujero junto al rojo y empuje en el agujero hasta que haga clic en el clip de sujeción.

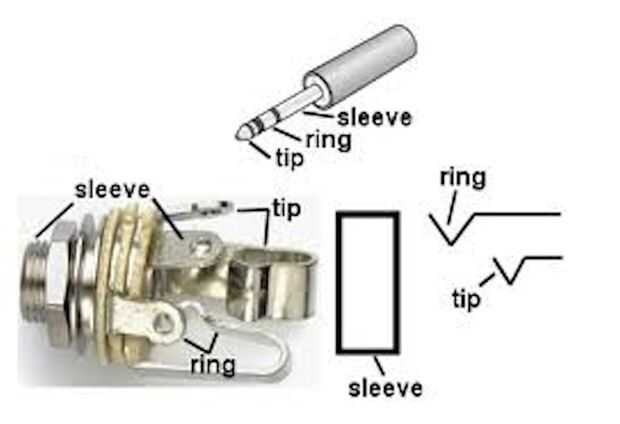

Usando los cables del conector, tome a la clavija estéreo de 3.5mm y conecte un cable negro a la funda, un cable amarillo para el anillo y un cable rojo a la punta.

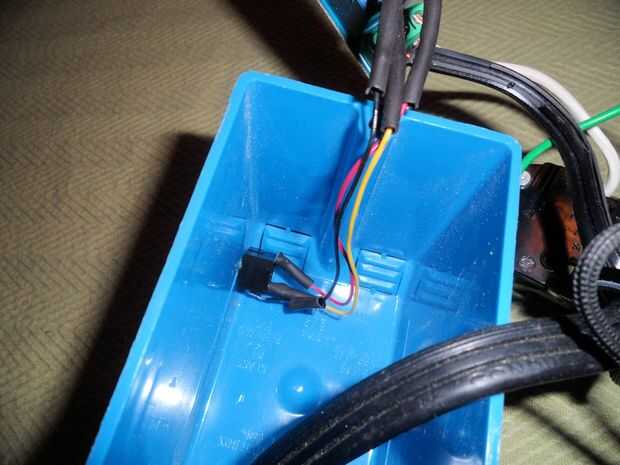

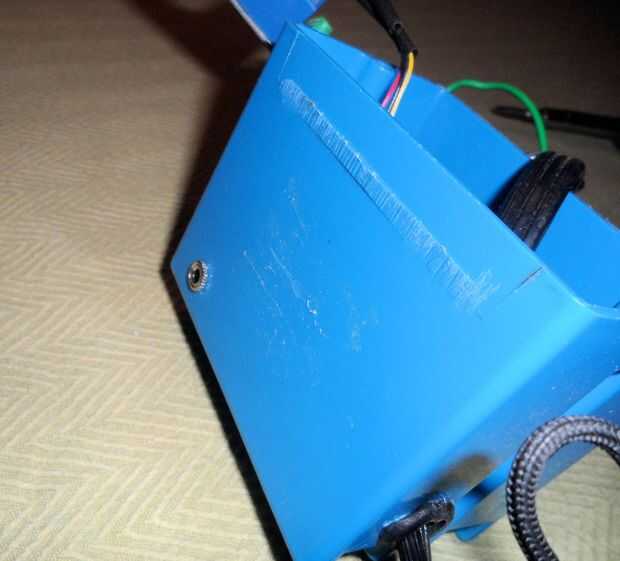

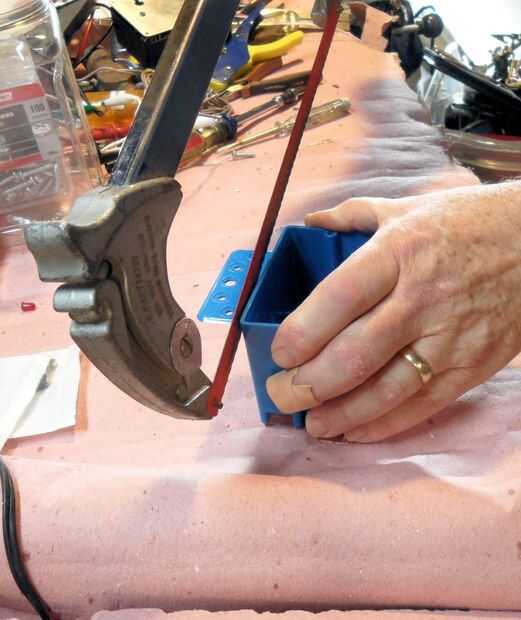

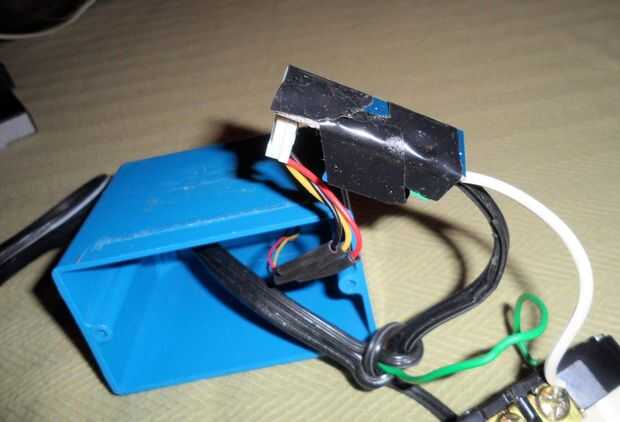

La carcasa es una caja de salida simple de "Nuevo trabajo". Es mucho más barato que una caja del proyecto y facilitan el trabajo, ya que está hecha para aceptar una toma de corriente. Corte el montaje. Taladre los agujeros para el ojal del cable de alimentación y el estéreo. Montar al jack con su conector asociado para el relé. Presionar la arandela en su agujero y alimentar el cable de alimentación a través del ojal. El lado caliente de un cable de alimentación sin colores será suave. El conductor neutro tendrá las costillas. Si hay colores, el negro estará caliente y el blanco neutro. Conectar el cable vivo al terminal común del relé. Conecte un cable desde el relé (normalmente abierto) NO terminal en el lado caliente (color latón tornillos) del receptáculo de salida de energía. Conecte el cable neutro al neutro lado del receptáculo de salida de potencia (tornillos en color plata). Conecte el cable de cable verde al tornillo verde (tierra).

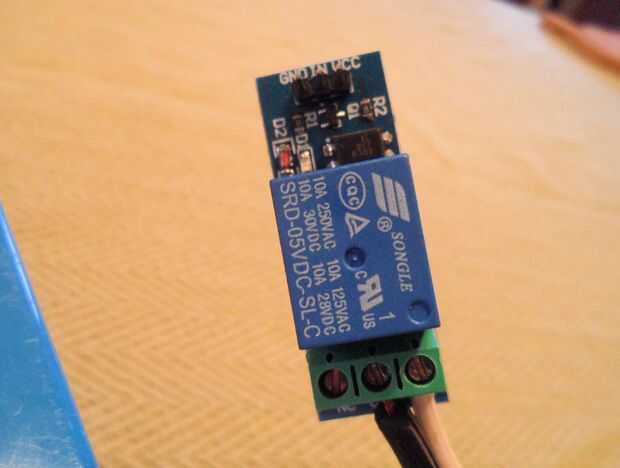

Conecte el conector modificado al relé para que el cable rojo se conecta al pin de VCC. En este punto se realiza el cableado de alimentación interruptor cola.
