Paso 6: ¿Cómo funciona?

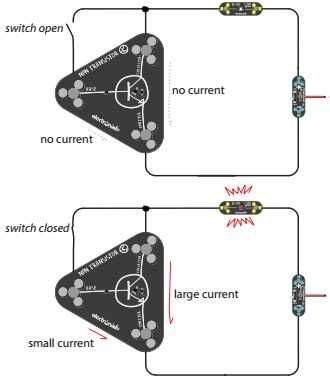

El transistor NPN es un amplificador de corriente. Pequeña corriente entre la base y el emisor se utiliza para controlar una corriente grande entre el colector y el emisor. Esto se muestra en el diagrama.
En nuestro esquema solamente estamos dando una corriente a la base de cada transistor cuando su interruptor está en la posición ON. Esto significa que cuando ambos interruptores están apagados no corriente puede recibir al LED no se enciende.

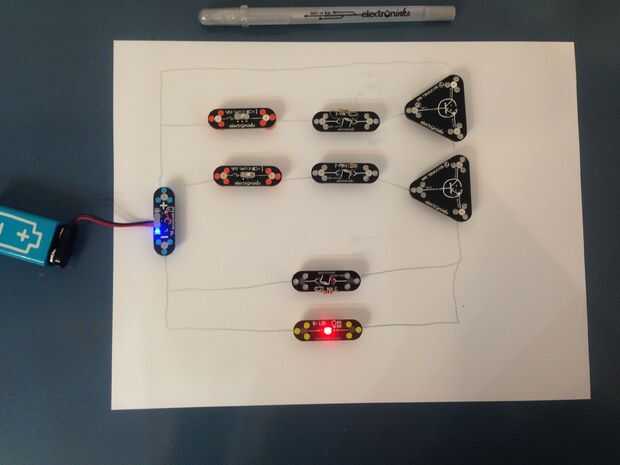

Queremos crear una situación en la que corriente fluye sólo a través del LED cuando ambos interruptores están encendidos. Para ello, conectamos el emisor de un transistor con el colector del otro.
- Si el segundo interruptor está encendido pero no es el primero, el primer transistor no deja pasar corriente.
- Si el primer interruptor está encendido pero el segundo no, el segundo transistor no deja pasar corriente.
Buena suerte con la construcción de la puerta y! Nos deja un comentario para hacernos saber cómo funciona tu circuito!
