XY-Plotter (6 / 9 paso)

Paso 6: Correas y engranajes

Se recomienda que usted mano-taladro los agujeros para el cinturón-ejes de los engranajes. Nuestro espacio elaborado para ser 11.75 en, pero tuyo puede variar basado en su cinturón. Es importante que el cinturón sea lo suficientemente apretada como para reducir la holgura pero no tan fuerte, que hay demasiada fricción.

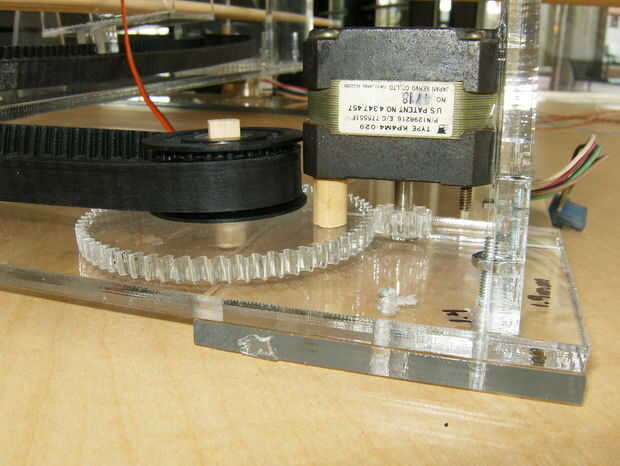

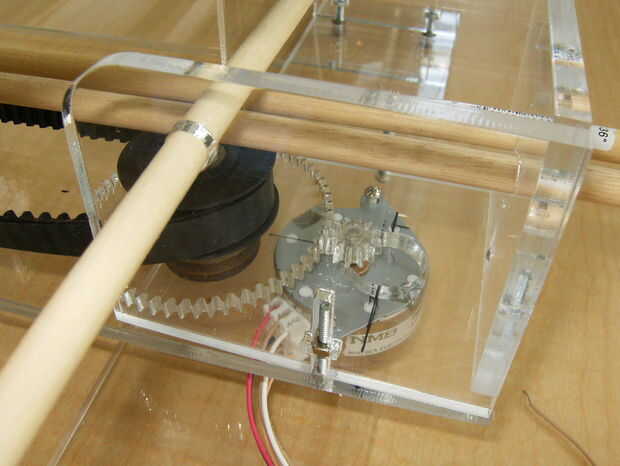

Para montar el motor del eje x, es mejor retroceder el puntal más cercano a la marcha. Después de poner el pequeño engranaje al eje del motor con un pegamento del gorila o epoxy, alinear el engranaje con el engranaje de la correa del motor. El paso a paso debe ser hacia abajo como en la imagen de abajo. Ajustar la altura para que dos engranajes queden al ras. Marque esto en el puntal. Utilizar pegamento epoxi o gorila para fijar un lado de la costilla para el motor - preferentemente el lado que permite que los cables hacer frente en la dirección del eje y (como se ve en la foto de abajo).

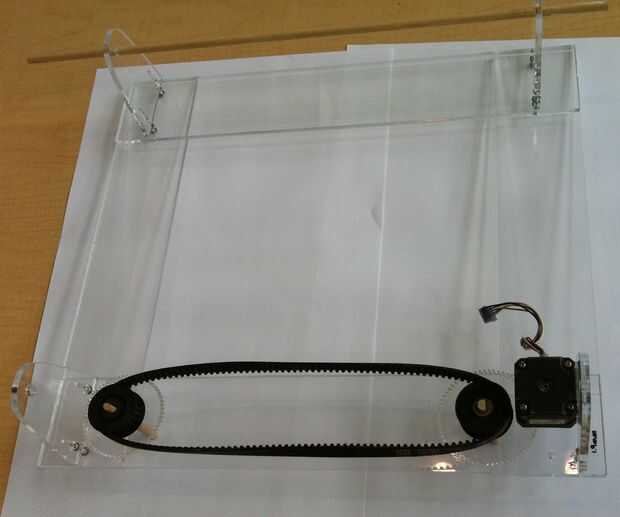

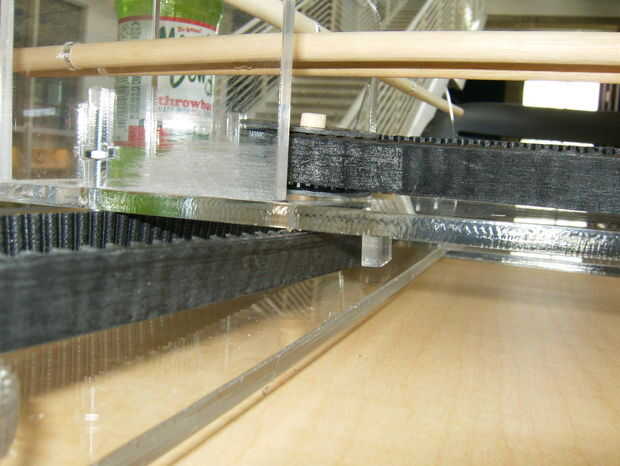

Una vez fijado el motor, coloque la costilla tal que los dos engranajes están alineados. Mantener la costilla en su lugar, mueva el cinturón; Si tu equipo está descentrado, puede que necesite ajustar la posición del motor. Una vez que es encontrado el "punto dulce" para que los engranajes de acoplamiento uniformemente, marcar donde haremos los dos agujeros nuevos para el puntal. Perforar y montar el puntal. También se encontró que agregando acrílico pequeño dos "guías" en la parte inferior del eje y permitió las correas para mover el eje y mejor.

Puede repetirse el proceso exacto para el eje y. Nota puede que necesite para contrapesar el motor del eje y con un peso en el otro lado.
