XY-Plotter (5 / 9 paso)

Paso 5: Construir el soporte del marcador

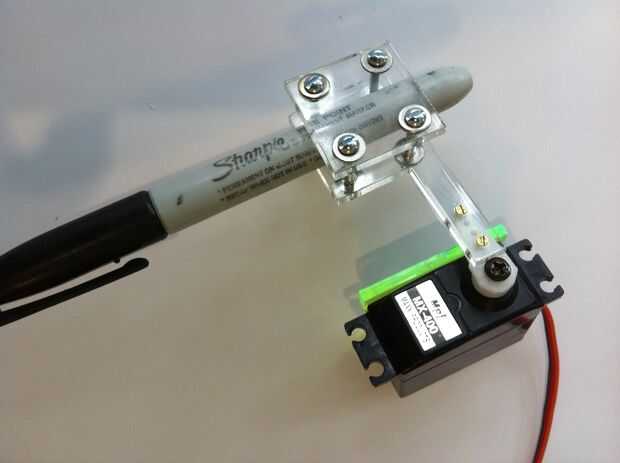

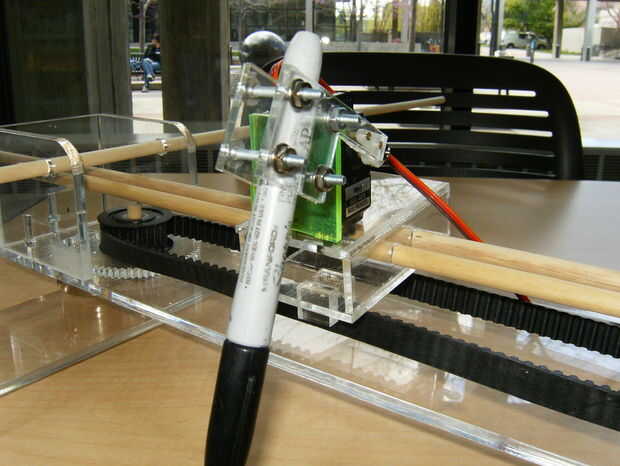

Ahora es el momento para construir un accesorio simple que contiene el marcador para el servo para que puede ser levantado y bajado. Descargar el archivo pen-holder.svg e imprimir dos partes. Puede que necesite ajustar el tamaño de la Plaza, si usas un lápiz que es más grande un rotulador. El conjunto de dos piezas es relativamente sencillo armar y el producto final se ve como se muestra en la imagen. Los pernos se aprieten uniformemente alrededor de la pluma para que no se deslice.
