XY-Plotter

el proyecto:

Tal vez usted nunca ha sido dotado en dibujo, o no tienes el tiempo para hacerlo usted mismo, por qué no dejar que un simple x-y plotter dibuja para ti. Este dispositivo simple de dos ejes con precisión puede se mueve un lápiz para dibujar hacia fuera cualquier cosa.

El dispositivo:

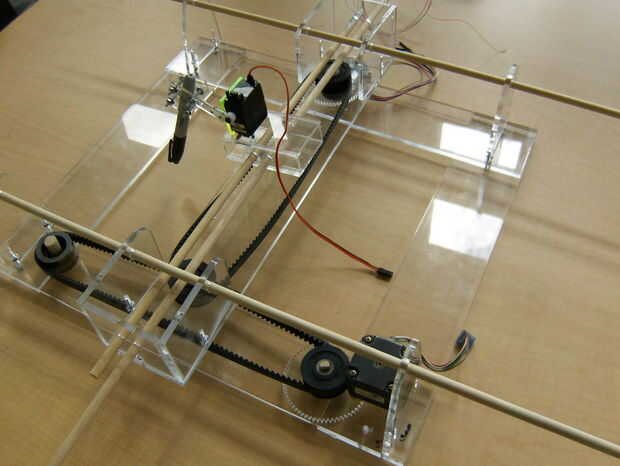

El trazador XY tiene un control de dos ejes y un mecanismo especial para subir y bajar la pluma. El plotter tiene un agujero en su base donde pasa la pluma. Fue diseñado para imprimir en papel o cualquier superficie tal como una pared; simplemente coloque el trazador sobre la superficie y el lápiz dibujará lejos a través del orificio. Cada eje es accionado mediante un motor paso a paso solo y correa. Pluma se controla mediante un servo. Toda la electrónica controlada por un Arduino y alimentada por un adaptador de pared de 12 voltios.

Un Video de demostración

Este video muestra una demo de un eje (eje y) del trazador en movimiento hacia adelante y hacia atrás. El eje x se trasladó a mano para generar curvas.

El equipo:

Este proyecto fue completado por Tommaso Buvoli, Kristina Callaghan, Bruce Deakyne y Phillip Dunlap para CU Boulder cosas creo que primavera 2011.

Etiquetas: Arduino, Plotter
