Vulcanus V2 Reprap impresora 3D (14 / 27 paso)

Paso 14: Agregar la tuerca Z

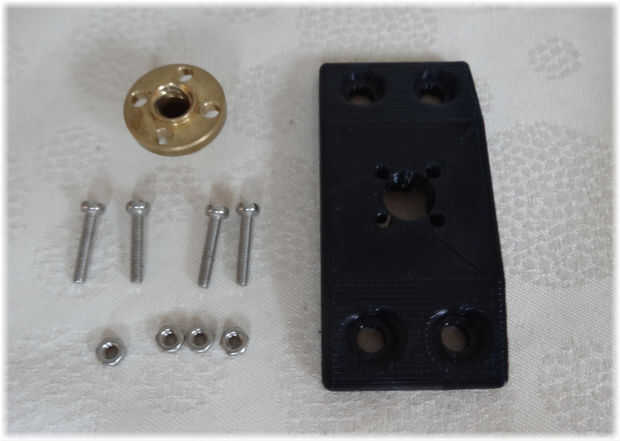

Para este paso es necesario:

---Cantidad---

---Descripción---

1 xTuerca de husillo
4 xTornillo M3x16mm
4 xM3 Tuerca hexagonal
1 x"Tuerca de eje de Z" impreso piezas
4 xTornillos M5x10mm
4 xModificado de M5 tuercas hexagonales
1 xTornillo
1 xacoplador de eje 5x8mm

#########################################################

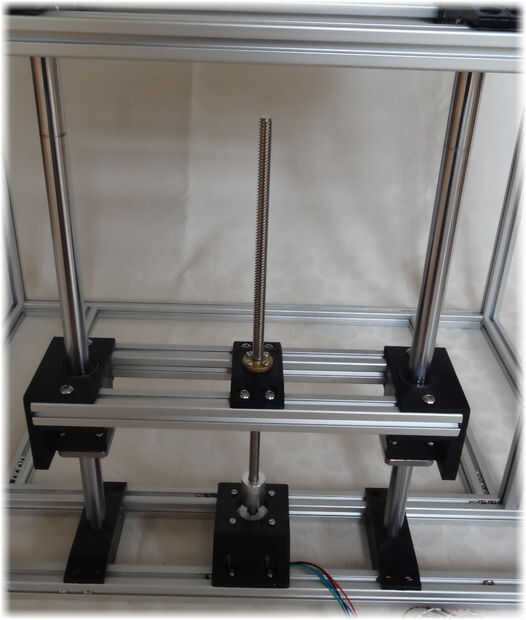

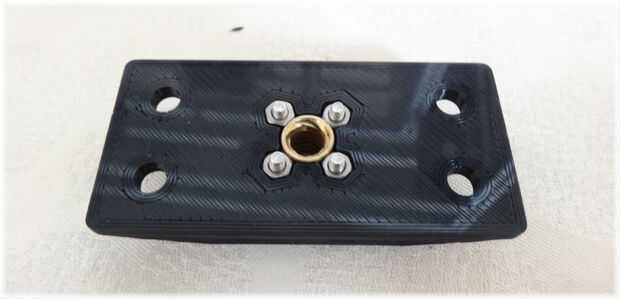

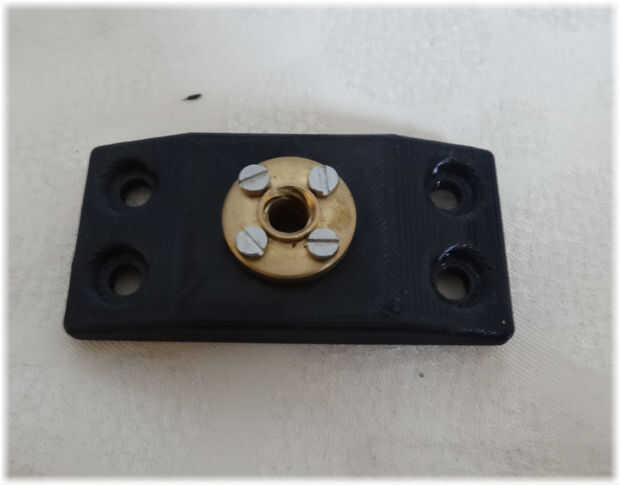

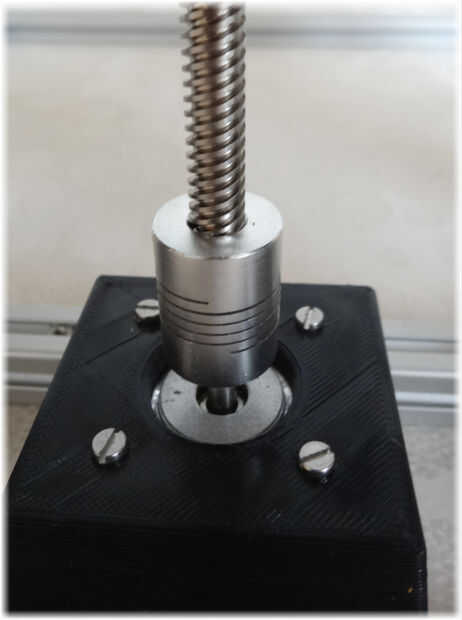

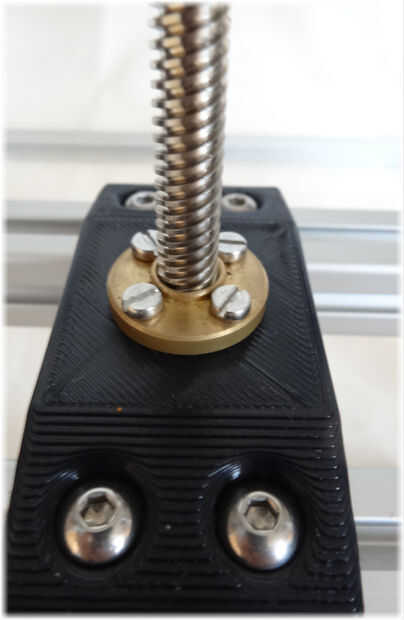

-En primero tienes que poner la tuerca de plomo en la "tuerca de eje de Z" impreso piezas. Fijan la tuerca de plomo con cuatro srcrews de M4x16mm. Después de usted inserte el tornillo en la tuerca. Después de usted al husillo del motor usando el acoplador de eje 5x8mm.
