Vulcanus V2 Reprap impresora 3D (13 / 27 paso)

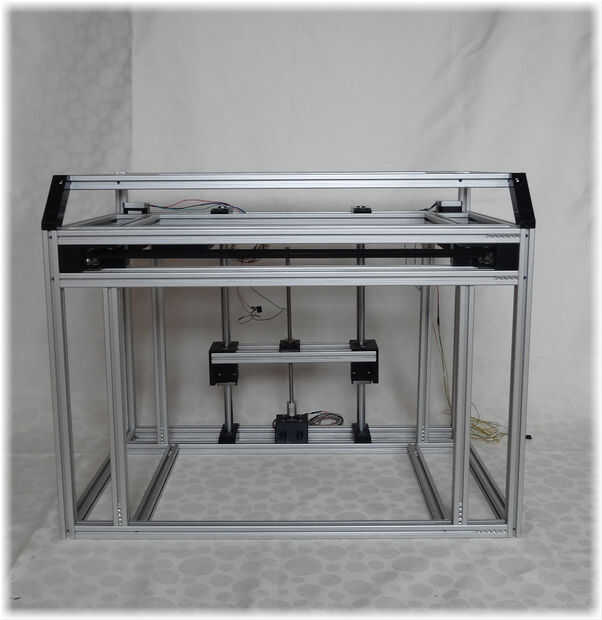

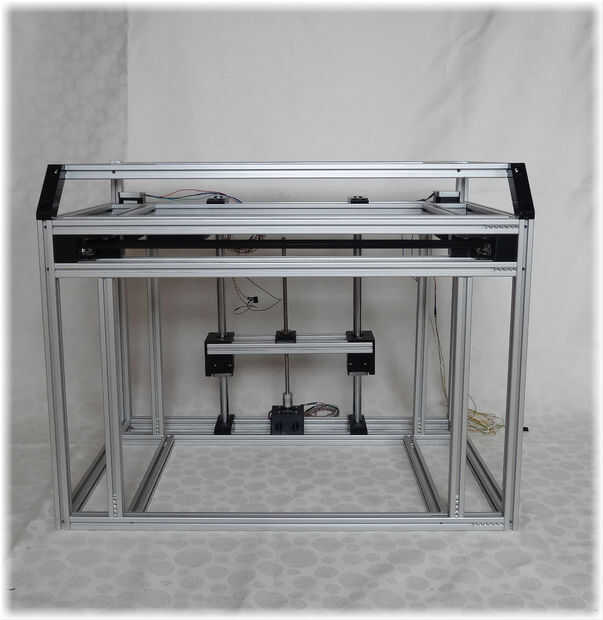

Paso 13: Hacer el carro Z

Para este paso es necesario:

---Cantidad---

---Descripción---

2 xLMK16LUU
8 xM4x18mm tornillos
8 xM4 Tuerca hexagonal
2 x"Z eje LMK16LUU" impreso piezas
4 xTornillos M5x10mm
4 xModificado de M5 tuercas hexagonales
2 x292mm extrusiones

#########################################################

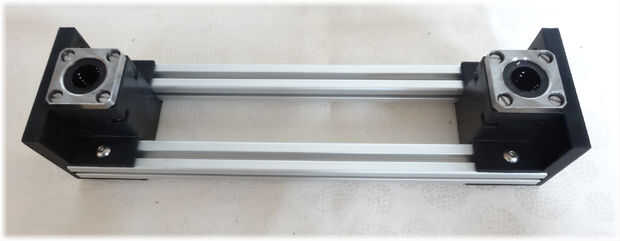

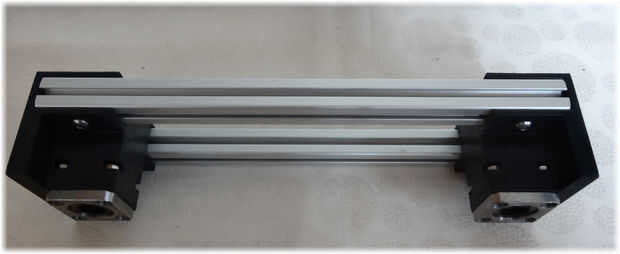

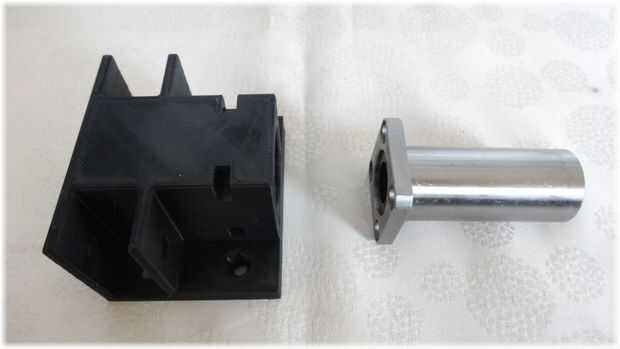

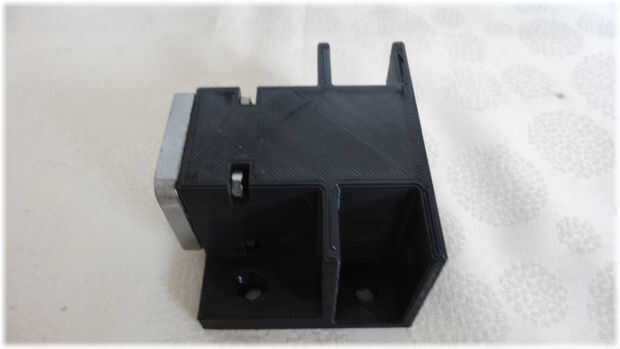

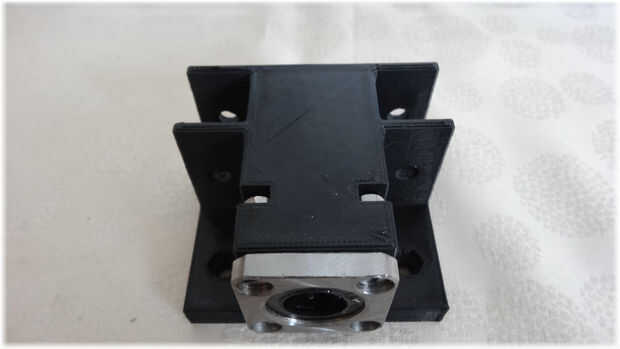

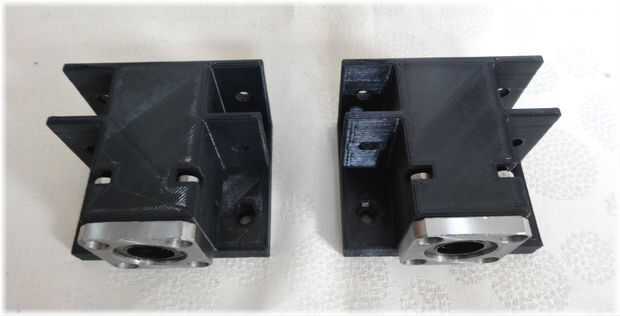

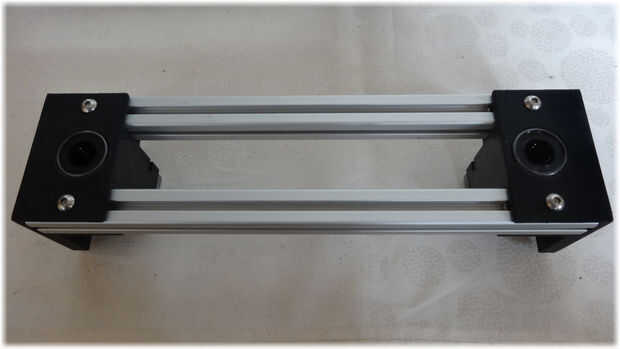

-En primero tienes que poner el LMK16LUU en el "LMK16LUU de eje de Z" impreso piezas. A continuación usted fija el LMK16LUU con ocho srcrews de M4x16mm. Después de usted inserte el 292 mm extrusiones a la LMK16LUU de eje de Z"impreso piezas. Fijan con cuatro tornillos M5x10mm.
