Vulcanus V2 Reprap impresora 3D (11 / 27 paso)

Paso 11: Instalar el X-transporte y cinturones

Para este paso es necesario:

---Cantidad---

---Descripción---

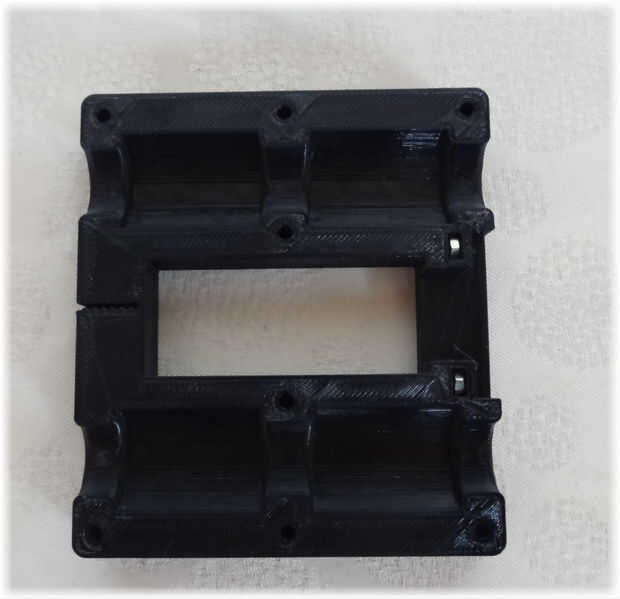

1 x"Tornillo de carro X" impreso parte
1 x"Tuerca del carro X" impreso parte
6 xM3x30mm tornillos
4 xTornillos M3x10mm

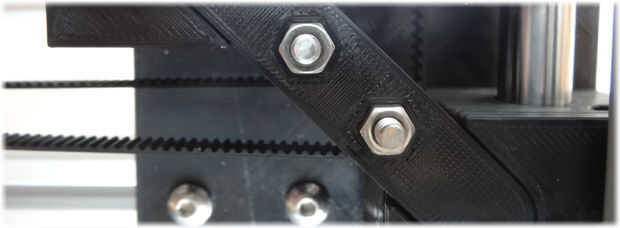

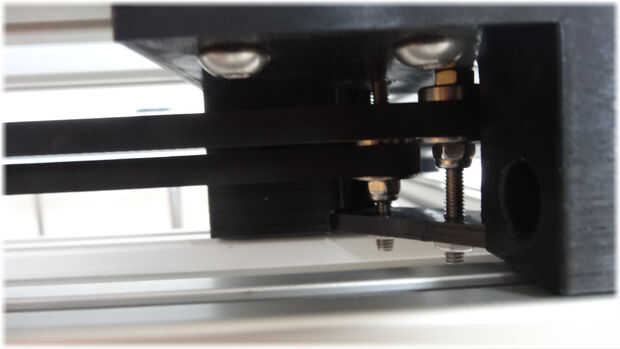

2 x"Tensor de la correa"
10 xM3 Tuerca hexagonal
2 xbanda de 2 m GT2

#########################################################

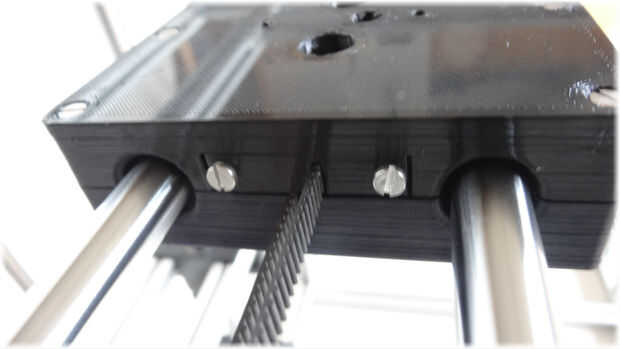

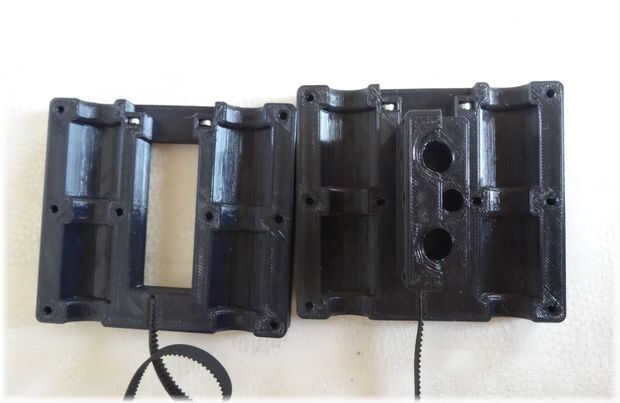

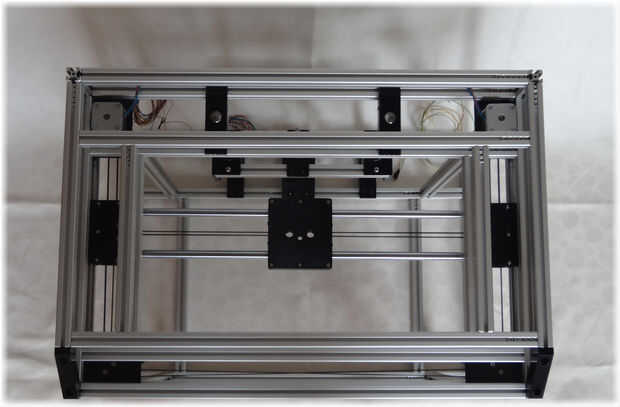

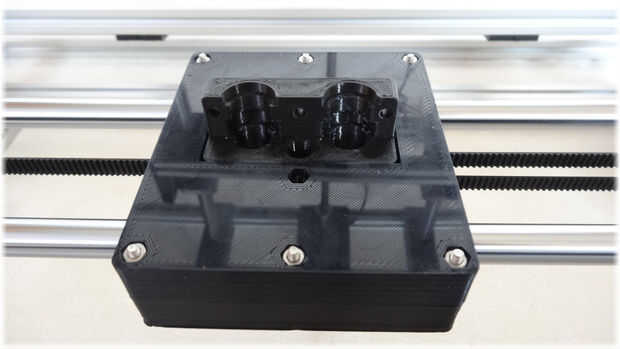

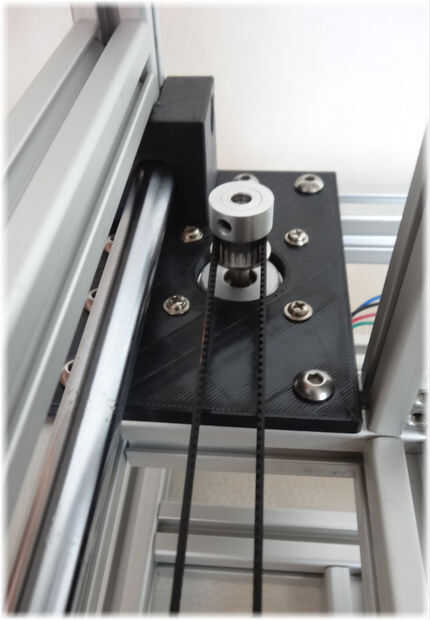

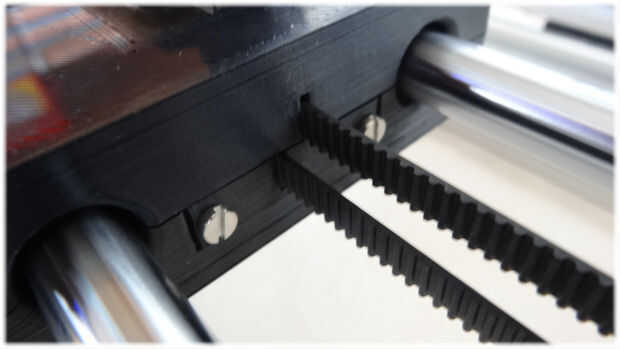

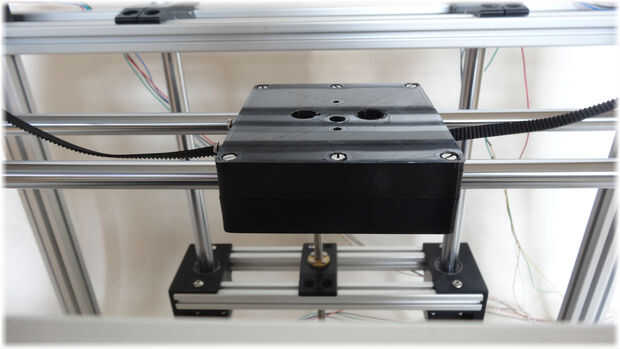

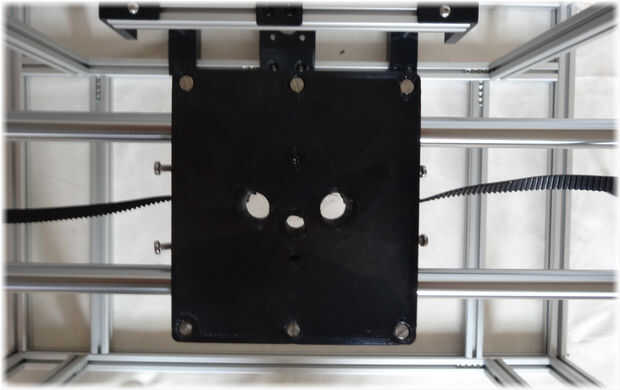

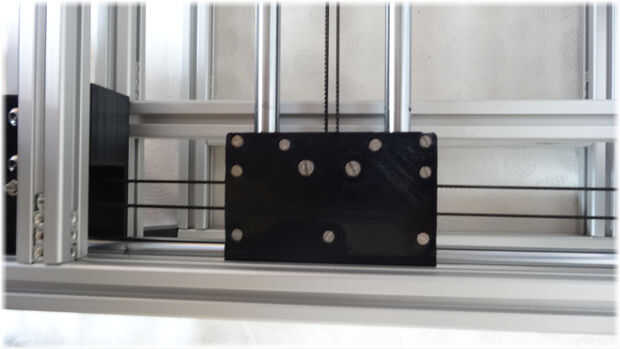

-En primer lugar tienes que insertar dos tuercas hexagonales de M3 para el "tensor de correa" en el "X-Tuerca/Tornillo del carro". Después de puede conectar las correas a la "X-Tuerca/Tornillo del carro". Luego tienes que atornillar la "X-Tuerca/Tornillo del carro", mediante el uso de seis M3x30mm tornillos + tuercas. Después de eso puede colocar el cinturón al X / eje Y. Si no sabes cómo conectar las correas esto podría ayudar: COREXY
