Paso 7: Construir el VU-metro

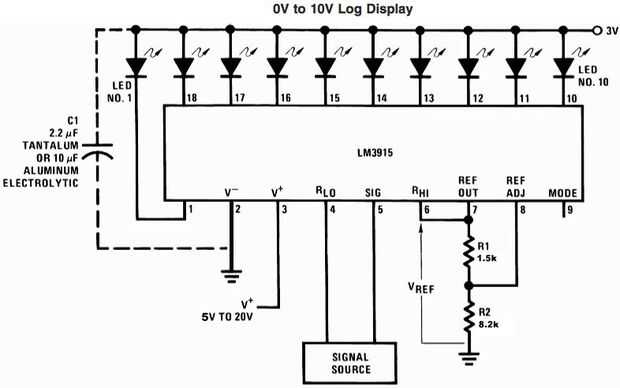

El VU-metro es realmente sencillo de construir. Estamos utilizando el LM3915 bar controlador gráfico y el ejemplo de la hoja de datos es casi exactamente el circuito que se va construyendo. Podemos ver que cátodo de cada LED se conecta a un determinado pin en la IC, por lo tanto tenemos un ánodo común y cada LED es conducido por el IC tirando ese pin a tierra. Como se puede ver, no necesitan resistencias limitantes actuales puesto que este IC es programado para entregar incluso actual a todos los LED usando algunas resistencias en los pines 7 y 8 del CI. Para el resistor R1, usé una resistencia de Ohm 1.5 k y para R2, usé una resistencia de ohmios k 8.2. Esto entregará sobre 12-13mA por LED. Sé que esto parece bajo pero ¿de verdad quieres un brillante rojo LED el brillo en sus ojos escurrimiento 20mA mientras estás en tu PC en la noche? También es un desperdicio de energía, esto también quiere ser práctico utilizar en aplicaciones portátiles.
La fuente de señal es lo que sale por el altavoz, pin 5 está conectado a la '+' de su altavoz y pin 4 se conecta al '-' del altavoz. En la hoja de datos, dice a la tierra el '-' señal, de No hacerlo. Los Estados TDA7053 no conectar a tierra la señal de salida del amplificador.
No hay necesidad para el condensador de tantalio porque nuestro LED no 6" o más lejos de la IC.
9 el PIN es el pin de selección de modo. Esto le permite funcionar en modo de visualización de gráfico de barras o puntos. Mina tengo configurado para que funcione como una pantalla de gráfico de barras que es lo que has visto en el video. El modo de punto básicamente sólo se enciende uno conducido y rebota de izquierda y derecha. Es mejor para aplicaciones baja potencia. Si desea modo de gráfico de barras, tie pin 9 a 5v o VCC. Si desea modo de punto, luego dejar pin 9 flotante, básicamente sólo deje pin 9 solamente.
