VU Meter altavoces (4 / 8 paso)

Paso 4: Acabado de la cubierta del altavoz

Proveí cubre dos altavoces, trabajaba con el Speaker_Housing en los archivos de stl, pero la única diferencia es el diseño de la parrilla.

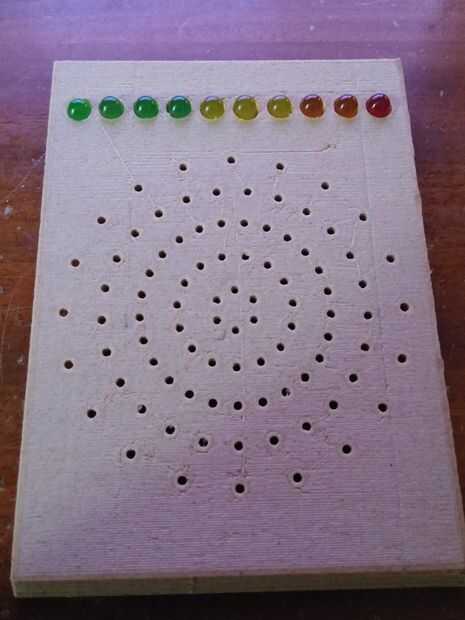

Muy bien así los orificios situados en la parte superior de la carcasa están destinados a mantener 10 5 mm LED. Los colores son hasta utilicé 4 verde, 3 amarillo, 2 naranja y 1 rojo, todos los LED se difunden

El primer paso es montar el LED, he utilizado pegamento caliente y poner una cantidad generosa de pegamento para sostener cada LED en su lugar. He insertado y había pegado cada LED uno por uno. Al insertar el LED, asegúrese de que todos los ánodos son los LED en la misma fila, esto hace más fácil conectar los ánodos de todos juntos. Tenga en cuenta, esta cubierta necesitará pegamento a la caja por lo que no quiere pegar a los lados si no no quedar al ras de la carcasa. Si por error se aplica demasiado pegamento, no es un problema, sólo utilice un cuchillo y recorte el pegamento. Como se puede ver en mi imagen primera, limpié todos los lados de la cola.

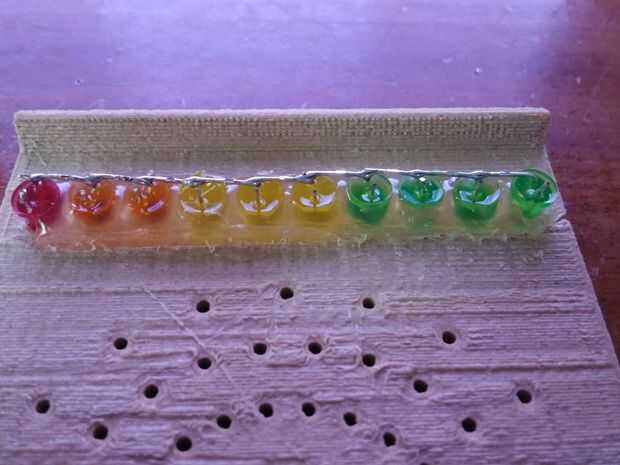

Dejar el pegamento seque por unos minutos y hacer que todos los LED son rectos. Doblar cada ánodo del LED, el ánodo es la pata más larga, por lo que se une con el ánodo del siguiente LED. Suelde todos los ánodos juntos así que conseguir un solo ánodo común. Esto facilita al cable ya que solo necesitamos un solo cable para proporcionar los 5V a todos los LED. Hacer esto con los ánodos solamente. Los cátodos se conectarán a nuestro controlador de medidor VU.

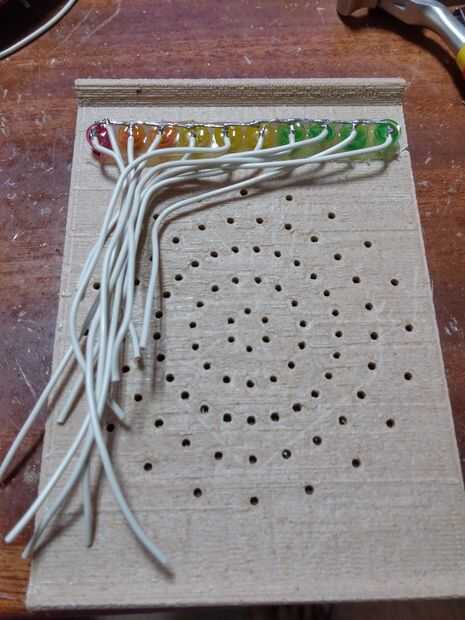

El último paso es agregar los cables a todos los cátodos de cada LED. Utilizar algunos agradable alambre trenzado flexible así que puede distribuirlos en la caja muy bien.
