VU Meter altavoces (1 / 8 paso)

Paso 1: Lista de piezas

Para construir nuestros altavoces de medidor VU, necesitamos algunas piezas que se enumeran a continuación:

  • Altavoz de 2 Watt x 2(Stereo)
  • TDA 7053 x 1 (1 vatio estéreo amplificador IC)
  • LM3915/3916 x 2 (controlador de medidor VU)
  • LED (5mm) x 10
  • 5 k Ohm resistencias ~ 4,7 k está lo suficientemente cerca
  • 1,5 k Ohm resistencias
  • 8,2 k Ohm resistencias
  • Cable de altavoz de cordón de apertura
  • Gancho encima del alambre
  • Conector de altavoz de 4 vias x 2 (opcional)

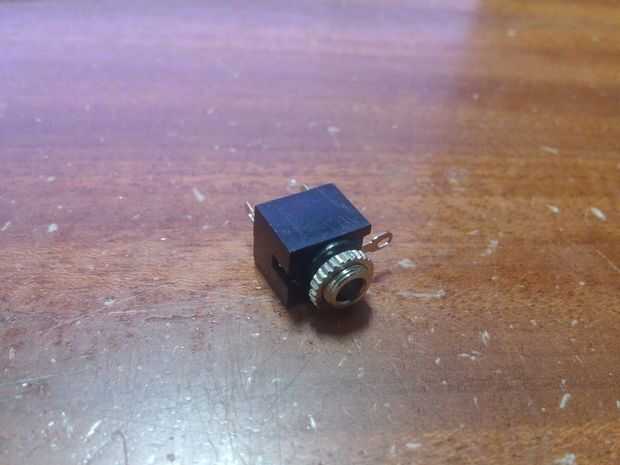

  • 1 x 3,5 mm estéreo Jack de Audio (mujer)

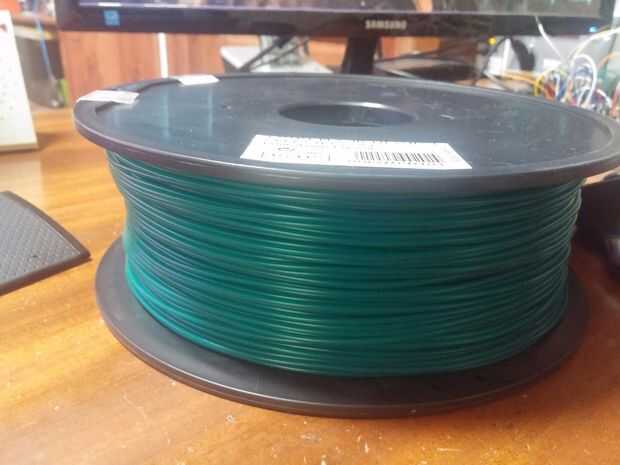

  • Filamento de impresión 3D

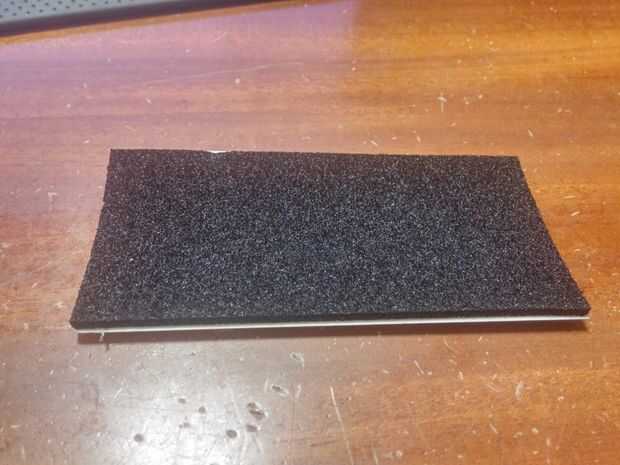

  • Pies de goma antideslizante

Los altavoces son un poco de un problema Considerando que cada tienda del mundo vende diferentes tamaños que pueden no ser compatibles con mi diseño. He quitado el soporte del altavoz en mis archivos 3D para que pueda simplemente pegamento o perno altavoces directamente a la cubierta. Si es necesario puede escalar el modelo para acomodar el tamaño del altavoz.

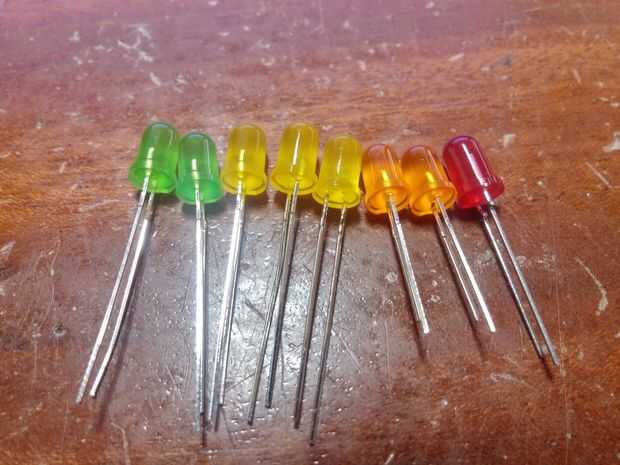

El LED debe todos ser difundido ya que muestra un color incluso agradable en todos los ángulos y no lastima los ojos en la oscuridad. Usé 4 verde, 3 amarillo, 2 naranja y 1 rojo por altavoz.

El conector de altavoz de 4 vías es opcional. El modelo 3D no incluye agujeros para él puesto que estoy asumiendo que muchas personas tendrán dificultades para encontrar el conector que he usado. Puede utilizar cualquier conector o jack que le gusta, o hacer algunos agujeros y alambre duro los altavoces.
