Paso 6: Construcción del amplificador
Para el amplificador que usando el TDA7053. Su un amplificador estéreo muy simple con una salida de 1 vatio por canal. Su uso más de lo suficientemente alto para cualquier escritorio pequeña o portátil.
Cuando lo que en un tablero de vero, tira Junta o PCB, la Junta tan pequeño como sea posible, debe ser lo suficientemente pequeño como para caber en algún lugar dentro de la bocina de la vivienda. Mi consejo era más anchos que la IC sí mismo alrededor de 2 columnas cuando construí minas en el tablero de vero.
Os he adjunto el diagrama del circuito anterior, tomado de la hoja de datos que funciona perfectamente. El condensador polarizado en la tensión de alimentación es por filtración y utilicé una tapa de 220uF. El otro cap es un límite más pequeño no polarizado y utilicé un condensador cerámico de 100nF. He usado ambos condensadores de 16v. La tapa más pequeña es a filtro ruido de frecuencia más alto en la tensión de alimentación.
Usted puede construir este circuito como se muestra en los diagramas sin embargo para patillas 2 y 6 que son las dos señales de entrada, vamos a usar la señal proveniente de los 3.5mm audio jack. Pin 1 y 7 va a compartir la señal de tierra común de la toma de audio que se conecta a la base de nuestra alimentación.
En un típico macho audio 3.5mm, las señales son izquierda, derecha y un cable estéreo común. La imagen de arriba muestra que parte de la toma lleva que señal. Mirando desde el final de la toma y la lectura al revés, tenemos el canal izquierdo y derecho común, en ese orden. Se necesita ver la hoja de datos para el jack hembra como algunos pines pueden diferir. Si no tienes una hoja de datos, sólo utilizar la función de la continuidad de su multímetro y probe los pins para ver que se corresponde con que terminal en el enchufe macho.

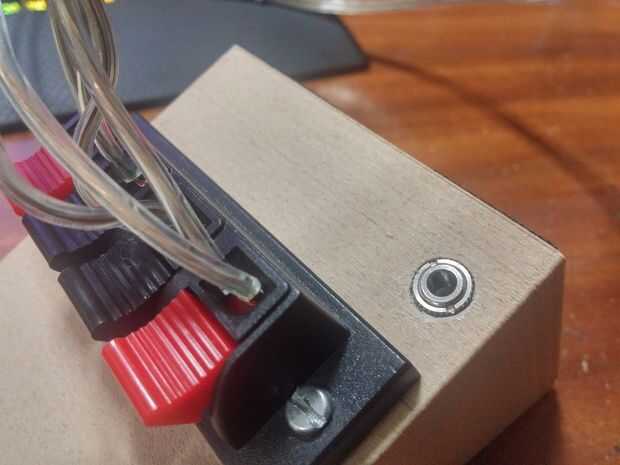

Por último usted puede conectar el jack hembra de 3,5 mm, soldadura en el PCB y luego Monte el caso. Su bastante fácil de montar, sólo tiene que utilizar la tuerca siempre con tú panel de gato de Monte y apriete lo mejor pueda.
