Vintage TI DataMath / emulador de calculadora científica Sinclair (4 / 5 paso)

Paso 4: LED burbuja, sostenedores de batería y botones

LEDs de burbuja

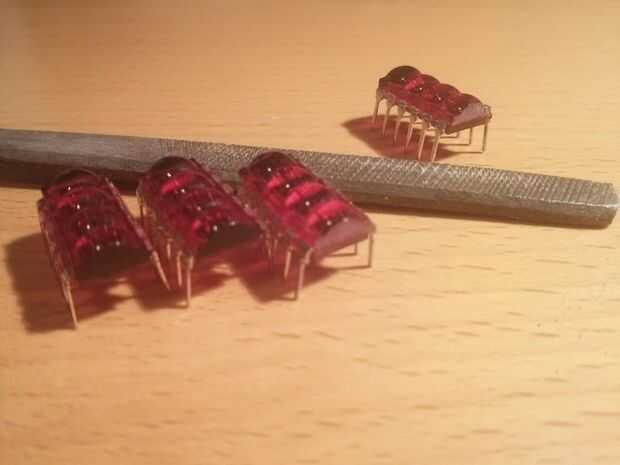

Los dos módulos led son un ajuste muy apretado entre sí. Y cuando fuerza hacia abajo en posición uno o ambos puede tener una tendencia floja y se levantan de la PCB. Después de hacer 2 juntas, empiezo a limar los lados de contacto de los módulos.

Esto les ayuda a adaptarse mejor sin moler en uno al otro. Como nota al margen, también noté que quitando la pintura negra en los bordes adyacentes permiten luces pasar, así cuando la pantalla está en no vea demasiado de una línea de "bloquea" entre los 4 dígitos. Puedes ver que las dos pantallas a la derecha se han presentado en uno de sus bordes. También se eliminaron las pinturas negras.

* También asegúrese de que colocar correctamente los módulos de LED. Pin 1 debe estar en la esquina suroeste, la almohadilla es un cuadrado en el PCB y hay un punto negro en los módulos de LED (parte inferior) para indicar el Pin 1.

Soporte de la batería

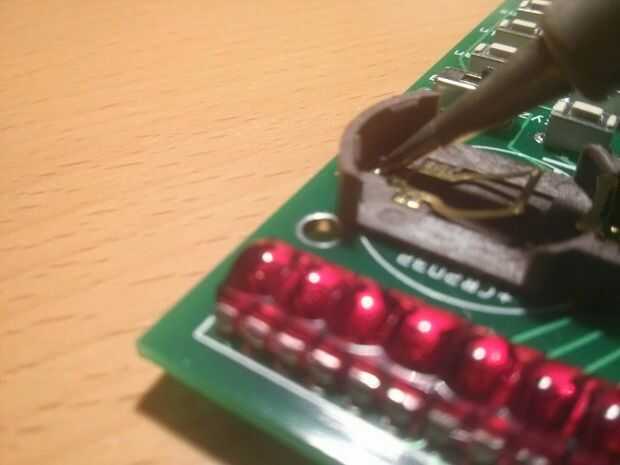

El PCB puede aceptar por el agujero y cierta clase de portapilas smd. Para el tipo de smd que se adapta (pin a pin en 20mm), debe utilizar pasta de soldadura para hacer a un lado de la Unión. Si no tienes, lata el pad de la PCB y el contacto 1, a continuación mi hierro y calor a través de la parte superior del contacto smd para hacer el join.

Botones táctiles

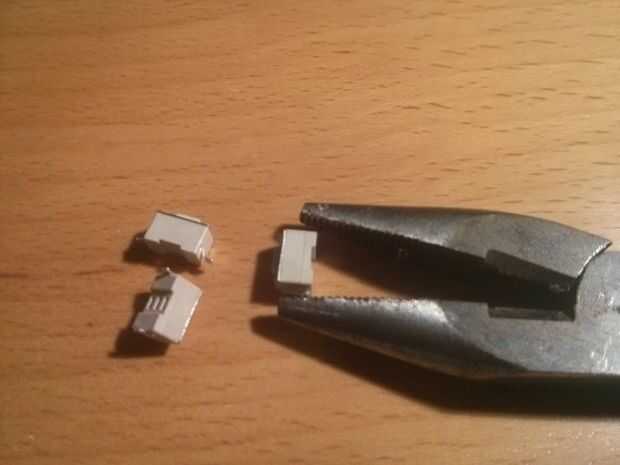

Si utilizas botones táctiles smd, necesitará utilizar alicates de punta larga para apretar los contactos en los pernos cortos.

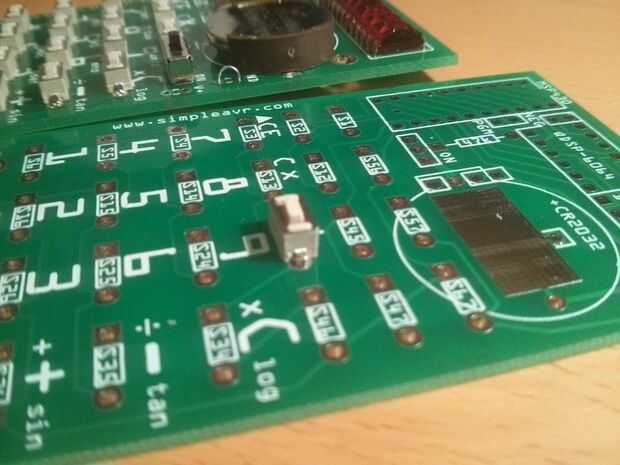

Para smd y thru-hole botones, es más fácil para la soldadura en la parte superior, un perno a la vez, pone a una columna completa de botones en un momento, luego un lado de las clavijas de la soldadura. Continuar con las otras 3 columnas. Con todos los botones tienen un perno soldado, Compruebe la alineación y usar hierro + pinzas para ajustar. Finalmente soldar por el otro lado de pines para los botones. Al soldar, si es necesario te puede utilizar finger / pinzas para ayudar a una posición segura. El ajuste entre los botones y los agujeros son sobre todo ok. A menos que el hierro no está limpia y necesite empujar alrededor de demasiado.
