Paso 1: Partes / lista de materiales

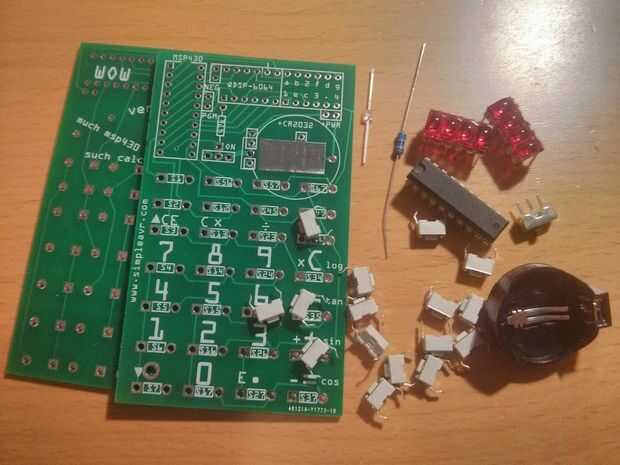

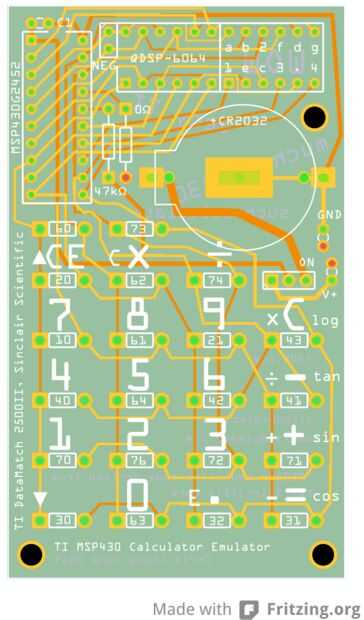

Que había incluido el PCB diseñado aquí. Yo Fritzing para hacer el diseño de PCB pero es por el agujero y bastante simple que puede usar cualquier software de diseño PCB disponible para hacerlo.
Para las partes,
- 1 x MSP430G2402 u otra otra MSP430G2xxx que es de 20 pin DIP y al menos 8 K Flash
- burbuja x 2 led, de Sparkfun
- 19 x botones táctiles, 6 x 3 mm de x 4.3, por-agujero o smd ambas obras
- 1 interruptor de tamaño dip x spdt
- 1 sostenedor de celular x CR2032, por-agujero o smd pin a pin tiene que ser 20 mm.
- 1 x miniatura 1,8 mm roja led por el agujero
- 1 x resistencia de pull-up de 47 k
- 1 x 0.1uF condensador de by-pass
La miniatura rojo led es mostrar el signo "negativo". Las calculadoras originales tienen 9 dígitos muestra, ya que sólo 8 dígitos, utilicé un led para mostrar el signo negativo cuando sea necesario.
Usted puede tratar de distintos titulares de células CR2032, o incluso sujetapapeles diys, el pcb hacer provisiones para montar los titulares diferentes de la célula.
