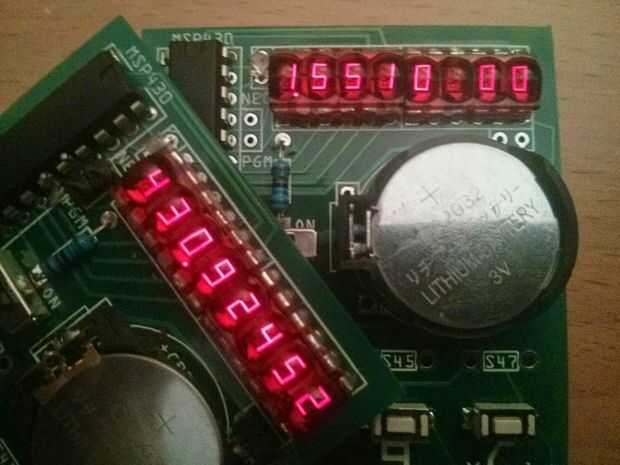

Vintage TI DataMath / emulador de calculadora científica Sinclair (2 / 5 paso)

Paso 2: Asamblea

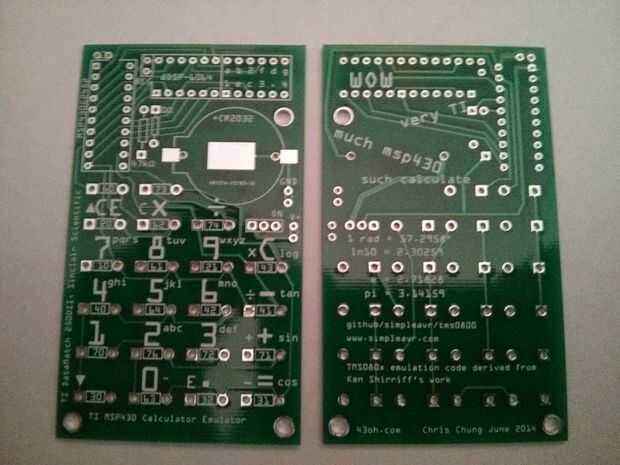

  • Asegúrese de que tiene la orientación de la msp430 mcu y módulos de led derecho. Plaza de cojines de medios pin 1. Puntos en los módulos de exhibición y ICs significa pin 1. Coincidirlos.
  • Usted debe usar un hierro de temperatura controlada con limpio (tan limpio como usted puede limpiarlos) consejos. * Este truco en realidad se aplica a todos los proyectos, también el calor del componente, no la soldadura. Usted conseguirá limpiarlos juntas que dura.
  • No creo que importa mucho, pero quisiera colocar, soldar componentes basados en su dificultad. Así que si hay cierta parte que encuentres difícil (opinión de negociación la parte, hierro, etc.), hacer 1 uno. Deberías probar a montar todos los componentes sin el intento de la soldadura y cuáles deben ir 1 º. Mi pedido es soporte de la batería, botones táctiles, leds misc y mcu última.
  • Algunos componentes son flojos en sus agujeros, puedes utilizar cinta o blu-tack para temporal asegurarlos para soldar.
  • Si usted cree que no necesita reprogramar el firmware, puede saltar el puente de 0 ohmios y el Gnd, Vcc puente de bucle. Son para conectar el programador.
