Paso 3: Soldar los cables

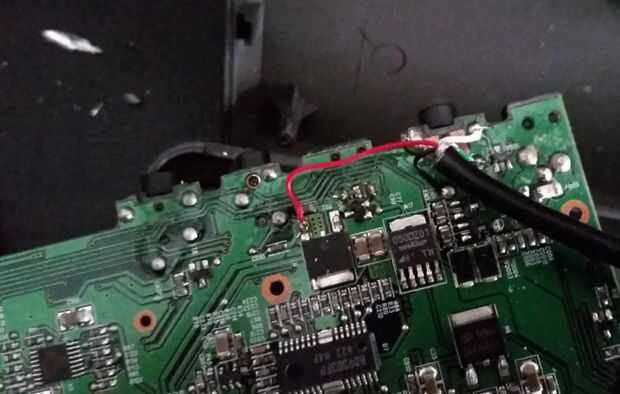

5 voltios para alimentar el Pi fue bastante sencillo: la unidad tiene un puerto diseñado específicamente para un periférico externo que empleado para este propósito específico. Los 5 voltios para alimentar el hub USB, el dongle wifi y el disco fue algo más complicado y puesto que no hay esquemas que había encontrado en internet, tuve que averiguar por mí mismo por ensayo y error. He encontrado un buen lugar en el pin de salida de un regulador de voltaje. He probado que podría apoyar la corriente requerida por estos periféricos y puesto que había poca calefacción hasta supuse que podría soportar.

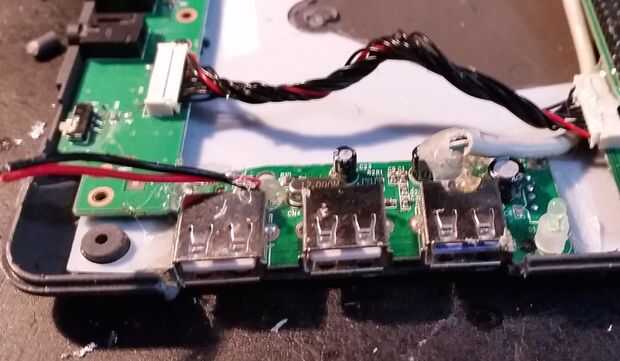

Luego cortar un cable USB viejo y usado para conectar el concentrador USB para restos USB de la Pi, que es cuidado con la polaridad correcta. Cambiar los datos + y DATA - del cable USB no van a hacer una cosa-sin embargo no funcionarán los dispositivos; invertir la polaridad de 5 voltios seguramente dañará el Pi o el hub USB. Por lo tanto, desea comprobar con un multímetro donde va el cable de tierra antes de soldarlo.
Quería utilizar un mando a distancia IR con la OSMC, por lo tanto, desoldar el receptor de infrarrojos de la unidad y había conectado a la frambuesa Pi y luego pegan el fototransistor en el lugar.
El fototransistor infrarrojo tiene 3 pines: Vin, tierra y señal. Vin se debe conectado al pin #1 en el Pi (3,3 vcc hacia fuera). Tierra va al pin #6 (tierra). Señal va al pin #12 (GPIO 18.)

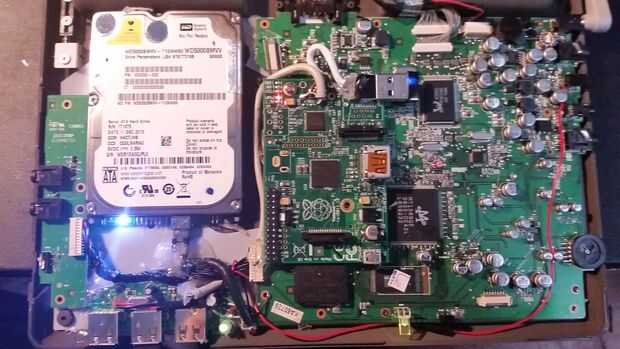

Con todo conectado, he probado la unidad durante algunas horas para asegurarse de que estaba funcionando correctamente. Los componentes electrónicos de la fuente de alimentación fueron tibia pero nunca caliente. El dispositivo parece tolerar flawlewssly la corriente extra por el Pi y el disco duro. La prueba es fundamental y cuanto más, mejor.
