Versátil reproductor (2 / 6 paso)

Paso 2: desmontaje

Quitar el captador láser fue bastante fácil ya que solo se atornillan en. Me salvó el láser y motores para proyectos futuros y quitado todos los las partes restantes del piso de la unidad que podría ser eliminado (espaciadores de plástico, placas de montaje, etc.) con el fin de maximizar el espacio. Lamentablemente, también tuve que quitar el mecanismo que abre la ranura de DVD, pero no fue una gran pérdida después de todo.

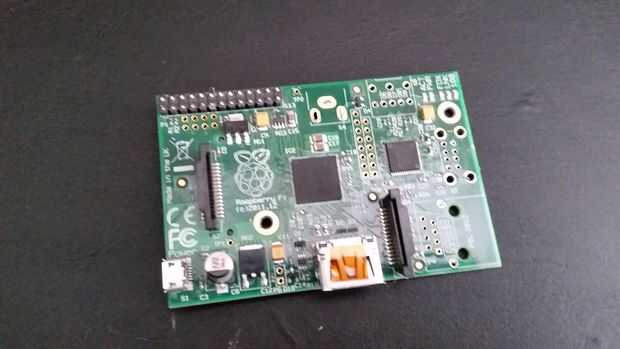

Después de eso tuve que tira la frambuesa Pi de sus puertos excepto el HDMI por lo que podría caber en la unidad. Pueden ser difíciles de desoldar y requiere mucho esfuerzo y paciencia. Yo también recortan los encabezados de GPIO. El Raspberry Pi se podría poner ahora fácilmente dentro de la unidad.

Tenga cuidado de no rasgar lejos rastros mientras que tirando de los componentes de la PCB o el frambuesa Pi sólo será bueno para el bote de basura!!!

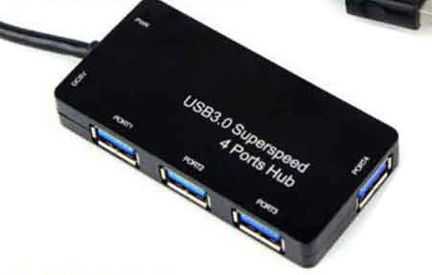

A continuación, desmontar un barato unpowered USB hub 4 puertos y quitar uno de los puertos, donde iba a colocar el disco duro. Una vez más, paciencia es fundamental, ya que el puerto USB es soderered a ambos lados del PCB. Al recoger un concentrador USB, intente conseguir uno con tres puertos en una fila y uno del lado de los cables que accionan el disco duro se oculta en la unidad.
