Versátil reproductor

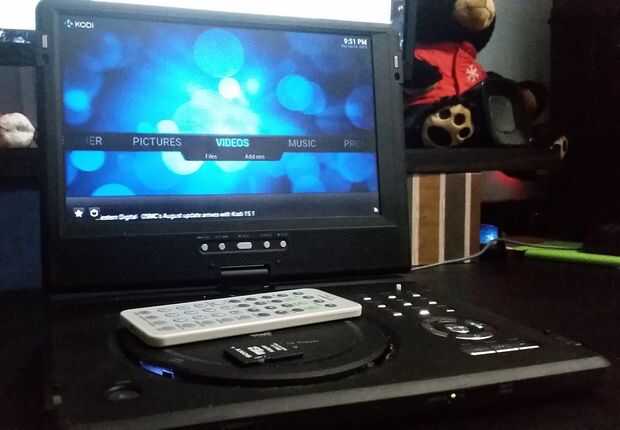

en este Instructable te voy a mostrar cómo convertir un reproductor de DVD portátil barato en un PVP (jugador versátil portátil) con un Pi de frambuesa. Este PVP también cuenta con un adaptador WiFi, un concentrador USB y un disco duro de 500 GB, un control remoto IR todos en la unidad.

La idea vino a mí cuando me enteré de un reproductor de DVD (Insignia es-PDVD10) en los estantes de una tienda de segunda mano. El dispositivo estaba en muy buenas condiciones y a un precio barato, también, ya que el reproductor no puede leer DVDs ya. Sin embargo, lo que realmente me llamó la atención fue la pantalla grande de 10'', el composite video en capacidad y, más importante, 5 voltios salida diseñada para la conexión de periféricos externos al jugador. Pensé que era perfecto para una viejo frambuesa Pi modelo B segunda revisión (512MB) que tenia en casa guardado en un cajón. Para mi sorpresa, incluso la batería sí mismo todavía estaba en condiciones saludables.

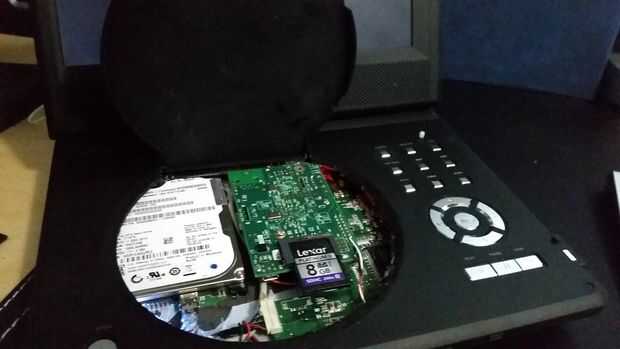

Al final, pude caber en el espacio ocupado previamente por el láser de Pick-up de DVD, un 2.5'' disco duro, un adaptador WiFi, un Hub de 4 puertos USB (aunque dos de los puertos son tomados por el disco duro y el dongle WiFi) y, por último, un receptor IR conectado a cabecera GPIO de la Raspberry Pi.

Por supuesto, hay algunos inconvenientes sobre el proyecto que me gustaría explicar antes de pasar. La primera y más obvia es la exhibición de sí mismo: aunque es grande y lo suficientemente brillante como para ver una película o jugar un juego de arcade, la calidad no está aún cerca de un tablet moderno. El sonido, que viene de la mala conversión analógica del Raspberry Pi y procesada por dos pequeños altavoces son apenas suficiente para escuchar a una banda sonora de la película. Las cosas se ponen mejores si enchufa un auricular (este tiene dos salidas de teléfono) pero el audio, de una fuente analógica, no es de una gran calidad y es un poco como escuchar una cinta.

La mayor ventaja del proyecto radica en su practicidad. Dos puertos USB son bastante accesibles en la parte delantera, la tarjeta SD puede eliminarse fácilmente mediante la apertura de la ranura del CD, el Raspberry Pi y otros periféricos son accionados por el mismo reproductor, la batería dura bastante tiempo para ver un largometraje y otras pequeñas cosas. Pagué al reproductor de DVD de menos de diez dólares y tenía todos los componentes a mano. Tomando todo en cuenta, que valía la pena intentarlo.

Antes de continuar, permítanme decir lo obvio:

Supongo que sabe lo que está haciendo y tener un poco de understaning de la electrónica y conceptos tales como voltaje, corriente y tal. Yo no soy responsable por cualquier daño que pueda causar a sus dispositivos, instrumentos, personas o usted mismo. Siempre comprobaremos los valores, las corrientes y las polaridades. No dar nada por sentado y google si usted necesita información adicional. Simplemente no puedo cubrir todos los detalles de lo que hacía, y puede que necesite diferentes soluciones para los problemas que podría experimentar.

COSAS QUE NECESITARÁ:

1. reproductor de DVD con una pantalla de 10'' y capacidad de vídeo

2. frambuesa Rev.2 512MB modelo Pi B (o mejor)

3. destornilladores Phillips

4. estación de soldadura

5. cables, cables blindados

6. Wifi Dongle

7. baratos unpowered USB Hub

8. portátil de 2,5 '' USB disco duro

9. IR receptor (que desoldar el que está en el reproductor de DVD)

10. multímetro

11. bomba de desoldar

12. discarted cable USB

13. cuchillo

14. 8 GB SD Card (o mejor) y lector de tarjetas

15. cualquier cosa que necesites en el calor de momento :)
