Paso 3: UDN2981 - controladores de fuente actual alta
UDN2981 es un controladores de fuente de 8 canales.
Es similar al ULN2803 , pero con un functionand opuesto puede utilizar como una interfaz entre el 74HC595 y un dispositivo que necesita un suministro de una corriente más alta para trabajar.
Cargas típicas incluyen relés, solenoides, lámparas, motores paso a paso, servo motores, LEDs.
UDN2981 también puede trabajar con 500 mA ut (capacidad actual de la fuente de salida) a 80 V.

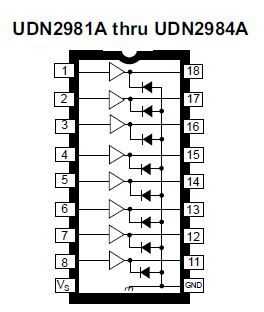

Tenga en cuenta que en este caso tienes el Vs y tierra pines porque debe estar conectado a la fuente de alimentación.
Ahora cuando se aplica una señal en un puerto de entrada, el puerto de salida correspondiente será capaz de suministrar una corriente superior al siguiente dispositivo.

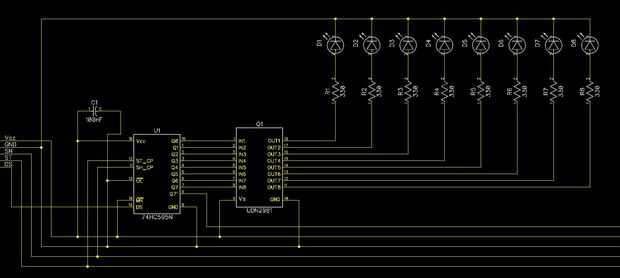

Se puede ver un ejemplo en el esquema que se muestra en la imagen adjunta.
Mirada que LEDs están conectados en configuración de cátodo común y UDN2981 se utiliza para suministrar la corriente en sus puertos de salida de acuerdo con las señales de entrada impulsadas por 74HC595.
Otra vez en este caso puede drenar una corriente más alta en puertos de salida y mantener el 74HC595 en condiciones de trabajo seguras.

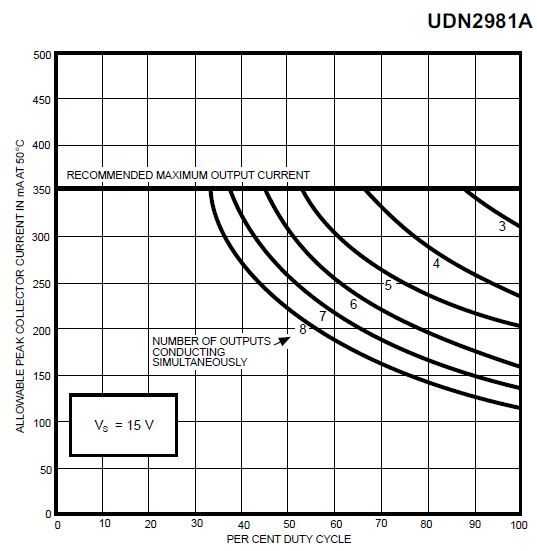

En la hoja de datos también puede encontrar una información muy interesante sobre el ciclo de deber frente a la corriente de salida.
El gráfico adjunto muestra el número de salidas realización de borda y si se considera un ciclo de deber del 50% con 8 salidas, la corriente de salida máxima recomendada es de unos 220 mA. En la misma configuración si se aumenta el ciclo de trabajo al 100% la corriente de salida recomendada será 120 mA.
Y por supuesto, la corriente puede ser mayor si se reduce el número de puertos de salida que se utilizan.
Este espectáculo nos lo importante es considerar el número de salidas llevando a cabo simultaneouly, el ciclo de trabajo que se está utilizando en su aplicación (p.e., la frecuencia de refresco de LEDs) y la corriente máximo soportado por los dispositivos.
