Módulo de visualización de LED de varios

Hola a todos,

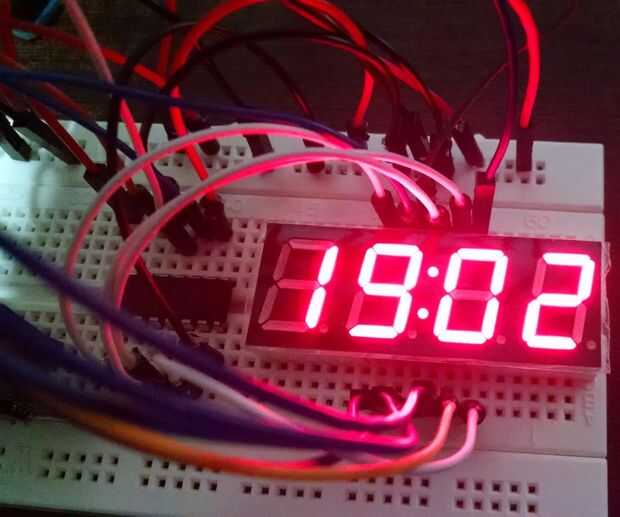

Me gusta trabajar con pantallas de LED con 7 segmentos o con matriz de puntos y ya lo hice muchos proyectos con ellos.

Cada vez son interesantes porque hay una especie de magia en como funcionan porque lo que lo está viendo es una ilusión óptica!

Las pantallas tienen un montón de clavijas para la conexión con un Arduino (u otro microcontrolador) y la mejor solución es aplicar las técnicas de multiplexación para minimizar el uso de sus puertos de los datos.

Al hacer esto, cada segmento o cada LED se encenderá durante unos pocos instantes (milisegundos o menos), pero la repetición de que en muchas veces por segundo crea la ilusión de la imagen que desea mostrar.

Para mí lo más interesante es desarrollar la lógica, el programa con el fin de averiguar cómo puede mostrar la información correcta de acuerdo con su proyecto.

En un solo proyecto usando muestra demandas que muchos tiempo para ensamblar todos los componentes en un protoboard con muchos alambres para conexiones.

Sé que hay muchos diferentes pantallas en el mercado funcionando con I2C, con simplificado maneras (o no) para programarlos y les he usado demasiado pero prefiero trabajar con componentes estándar como 74HC595 (IC multiplexor) y ULN2803 (drivers) porque le dan más control en su programa y también más robustez y fiabilidad en su utilización.

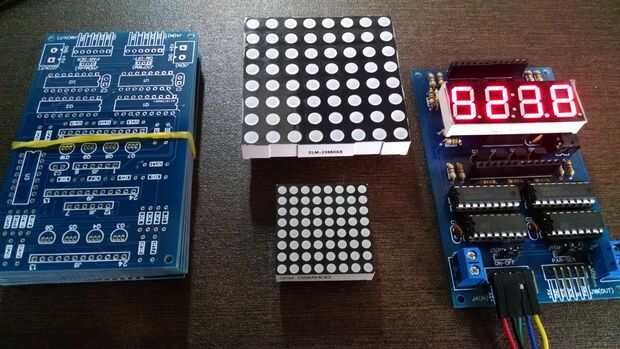

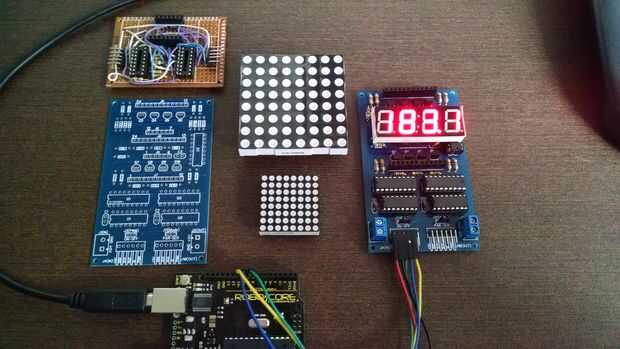

Para simplificar el proceso de montaje he desarrollado un módulo de Dipslay LED para múltiples propósitos con componentes simples y comunes en el mundo de Arduino.

Con este módulo puede trabajar con matriz de puntos con color dual LED en dos tamaños estándar (mayor y menor) y también puede controlar pantalla de 7 dígitos de Seg x 4 que son muy comunes y fáciles de encontrar en el mercado.

Y usted también puede trabajar con estos módulos en cascada de forma serial (diversos datos en pantallas) o de forma paralela (mismos datos en pantallas).

Así que veamos cómo este módulo puede trabajar y ayudarte en tu evolución!

Video (módulo de pantalla LED)

Video (prueba de matriz de punto)

Saludos,

LAGSILVA


P.S.: Si te gusta este proyecto, por favor vote me el concurso de automatización
