Utilizando componentes de NXT con un Micro controlador (4 / 6 paso)

Paso 4: El Sensor de sonido

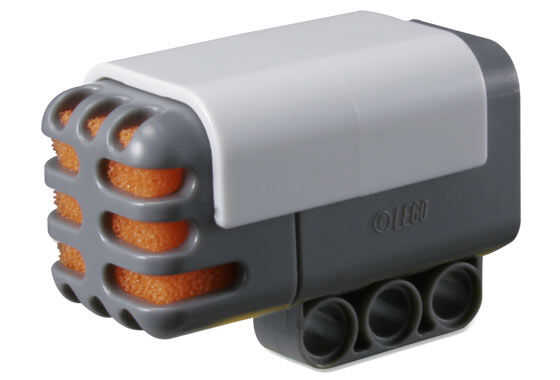

El sensor de sonido es un poco más interesante que el sensor de contacto.  Cabe señalar que se trata no de un micrófono y un sensor de sonido: es bueno detectar ruidos, pero no a hacer salir una señal de audio analógica.
Cableado es el siguiente:
Pin 1 - salida de corriente analógica
--Conectar el Pin 1 a tierra utilizando un resistor k 10
Pin 2 - tierra
PIN 3 - tierra
Pin 4 - Vcc (+ 5V)
Pin 5 - no utilizado
PIN 6 - no utilizado

Puede leer una salida analógica de intensidad de sonido del Pin 1.  Aumento de volumen resultados de intensidad en incrementos de voltaje.  Desafortunadamente, el BS2 no es muy buena en materia análoga.  Si desea una salida numérica real de cosas volumen, necesitarás un convertidor de analógico a digital o ADC.  Si se necesitan detectar ruidos, es mucho más simple.  Usted necesitará añadir un potenciómetro con una alta resistencia (yo uso 1MegaOhm) a su configuración.  Conecte el terminal A POT en el Pin 1 y terminal B en + 5V (ver esquema).  Conecte la entrada de su sello a la frotación o terminal W.  Girando el dial del potenciómetro ajustará la escala de la tensión de salida entre 0 y 5V.  Si la salida es menos de 1, 5V, el sello registrará bajo y si la salida está por encima de 1, 5V, el sello registrará alta.  Ajuste el potenciómetro para alcanzar el umbral de volumen que desea.

También puede conectar la resistencia de 10 k a 5V y el potenciómetro a la tierra para que conseguir tensiones más bajas para mayores volúmenes en lugar de voltajes más altos para los volúmenes más bajos.  Esto es un poco contra-intuitivo, pero todo lo que flota su barco.
