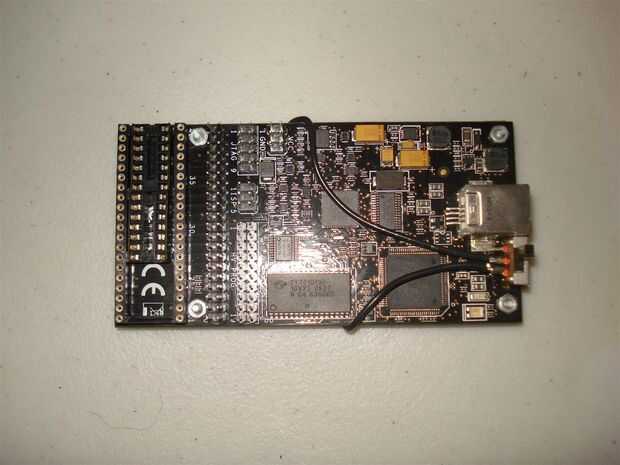

El dragón del AVR tiene tres conectores:
- 5 x 2 pines JTAG
- 3 x 2 pin ISP
- 10 x 2 pin HVPROG
Pero el problema es que si quiero usar el JTAG, no puedo dejo otro cable en el conector ISP porque los dos conectores están demasiado juntos. Si quiero usar ISP, no puedo dejo un cable en el conector JTAG o HVPROG. Si quiero usar el HVPROG, no puedo dejo un cable en el conector del ISP. Esto es molesto.

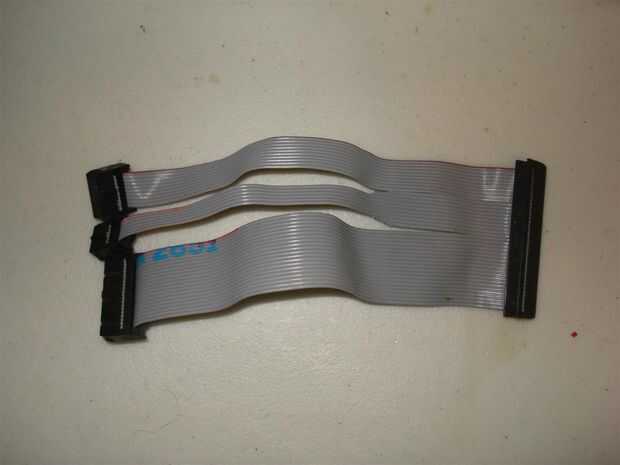

La solución es hacer un monstruo de cable que se conecta a todos los conectores de tres a la vez. Usted necesita encontrar un cable de 40 pines, tales como utilizado para discos duros IDE. El cable de cinta se dividen en secciones de JTAG, ISP y HVPROG y la abrazadera en el enchufe apropiado de IDC tamaño. Para averiguar cuántos hilos por sección, use su cerebro, JTAG es 5 X 2, por lo que necesita 10 cables, así que un corte después de los primeros 10 cables. Pase dos cables porque hay una pequeña brecha (exactamente bastante para pernos de 1 X 2) entre el conector JTAG y ISP, entonces las necesidades conector ISP 6 cables porque es 3 X 2, luego saltar otro dos cables para la brecha entre el ISP y HVPROG, entonces debería ser 20 cables para HVPROG.

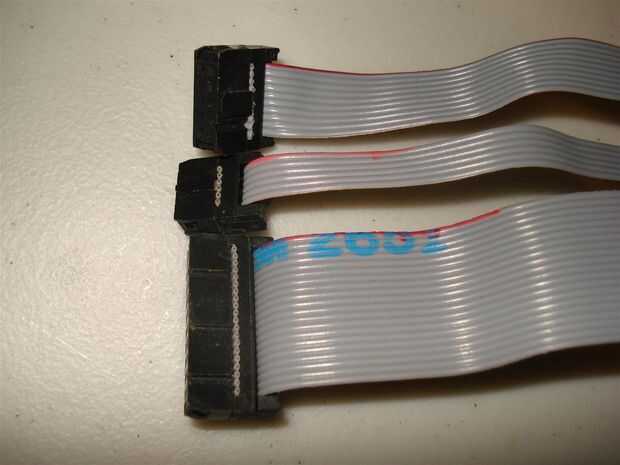

Utilice un marcador permanente rojo para indicar el pin uno en cada sección de cable.

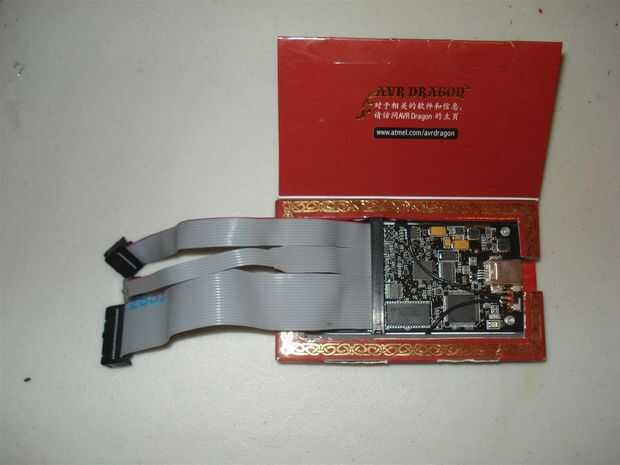

La caja que llega el dragón del AVR es hermosa. Hice dos modificaciones a este cuadro:
Corté un agujero para el cable USB por lo que puedo mantener el dragón del AVR en esta caja todo el tiempo.

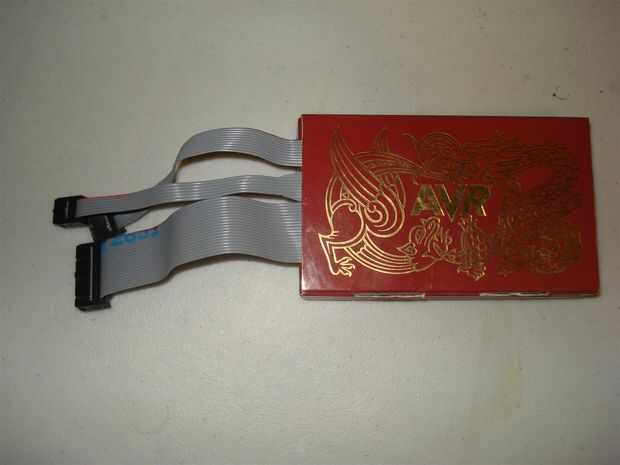

He añadido los imanes al borde de la caja, por incorporación de pequeños imanes en un trozo de plástico primero y luego poner ese trozo de plástico debajo de la cartulina. También he insertado una hoja de acero en la tapa de la caja. Ahora la caja permanece cerrada magnéticamente.
