Reloj de bolsillo LED

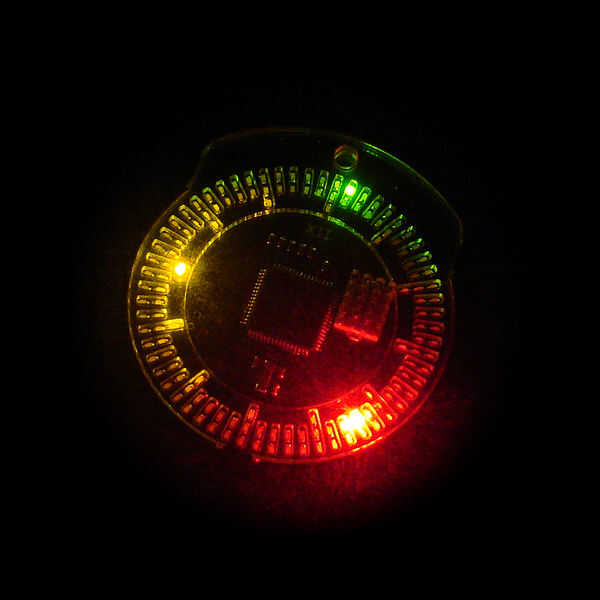

es un reloj de bolsillo LED. Tiene 12 LEDs para mostrar la hora, 60 LED para mostrar el minuto y 60 LED para mostrar a la segunda. Los LEDs están dispuestos en tres anillos. Hay un botón en la parte superior para activar el reloj de bolsillo y un botón en la parte posterior para cambiar modos y ajustes.

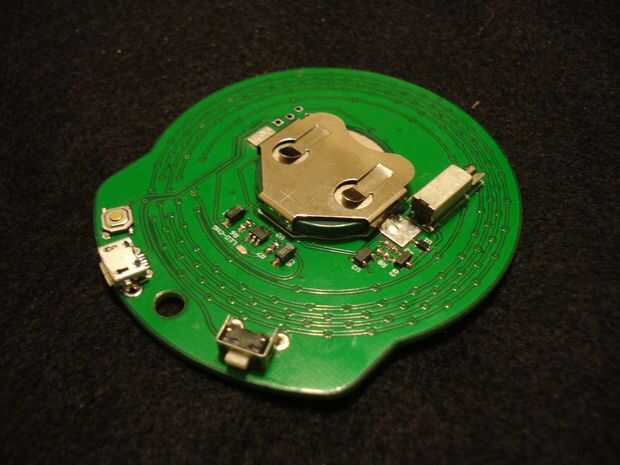

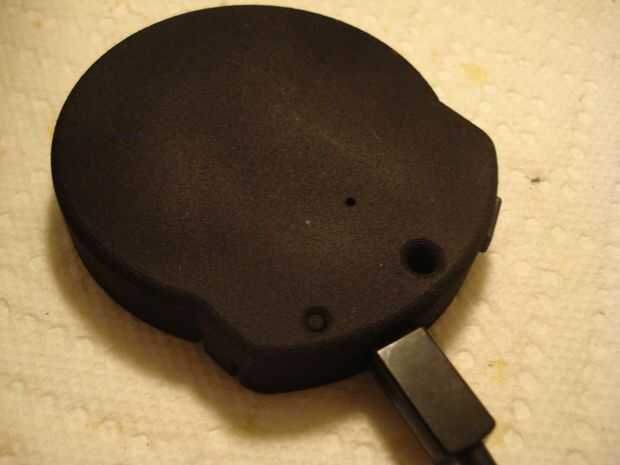

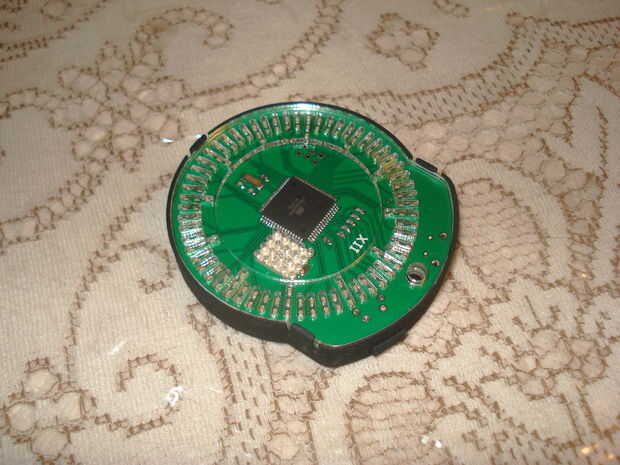

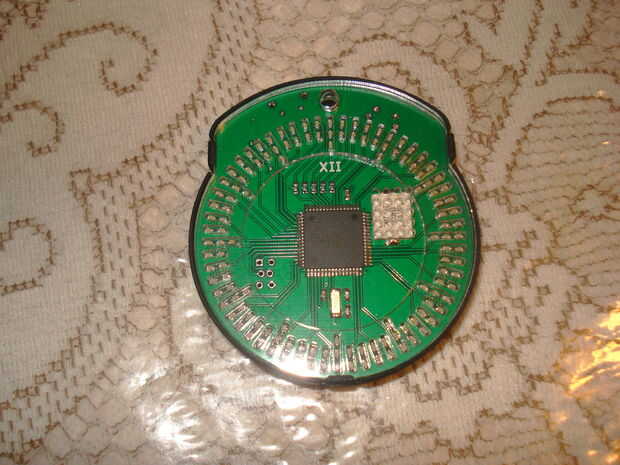

La batería es una batería de litio recargable ion botón y está cargada de un micro conector USB. Duración de la batería depende de cómo es utilizado el reloj de bolsillo, pero si usted lo deja solo, se estima que dure varios meses. Existe una función de indicación de batería baja. Este bolsillo ver también característica de un zumbador y un motor de vibración, que se utilizan para la función de alarma, y el motor hace un corto "tick" cada segundo pasa. El reloj de bolsillo está construido de un PCB, dos piezas del laser de cortan de plástico acrílico transparente, y un 3D impresa cubierta.

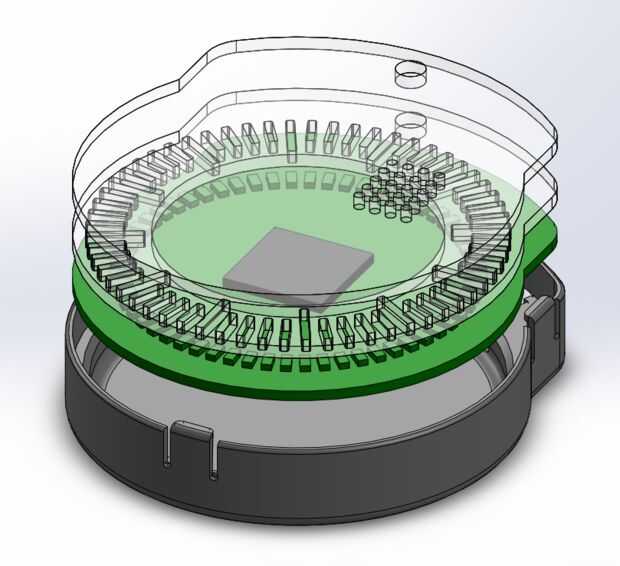

Todos los archivos también están disponibles en mi Github (hay una sola opción de ZIP en esa página). Esto incluye el microcontrolador, circuito esquemático, PCB layout, archivo de vectores de corte láser y modelos 3D. Todo es libre y también listo para ser enviado para fabricación.

Etiquetas: LED, Reloj, Bolsillo, AVR
