Usando el TB6612FNG Dual Sparkfun Motor Driver 1A - guía del principiante (7 / 9 paso)

Paso 7: Añadir protección EMF trasero

Para proteger el conductor y el circuito contra la parte posteriora EMF, que necesitamos conectar 2 diodos de rectificador a cada conexión que pone a cada motor de la placa (he llamado estas conexiones terminales"motor" para simplificar).  Esto es para el hecho de que cada motor puede girar en cualquier dirección.

Un diodo conecta el terminal del motor al positivo, el otro diodo conecta el terminal del motor a tierra.  Es importante obtener la polaridad correcta, lo conecte como sigue:
-Motor Terminal---> positivo: raya blanca de diodo en el riel de alimentación positiva
-Motor Terminal---> Tierra: banda blanca del diodo a la terminal del motor

Por último, conecte el motor a la placa - en la imagen, el cable blanco.

Repita esto para cada uno de los 3 restantes salidas de motor

Imágenes:
1. las conexiones de un solo motor terminal

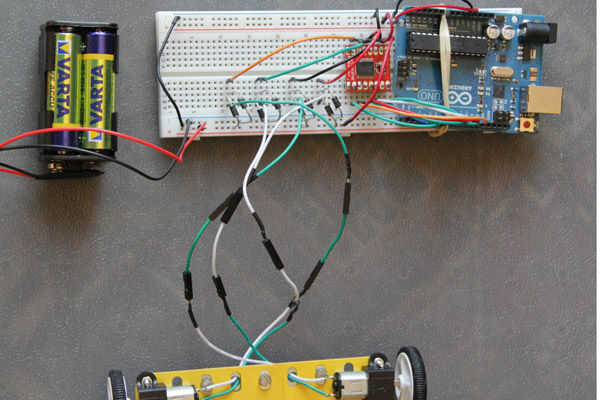

2. pensión completa, que muestra la terminal motor 4 todas las conexiones
