Upcycle defectuoso y reparación secador con Arduino (3 / 5 paso)

Paso 3: Agregar el sensor de

Había estado pensando colocar el sensor de humedad dentro de la secadora pero estaba despreocupado sobre eso. Así que finalmente simplemente coloqué el sensor fuera de la máquina donde el aire es soplado hacia el exterior.

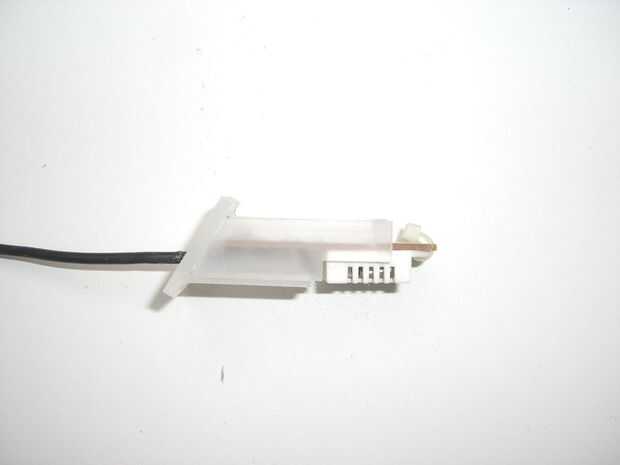

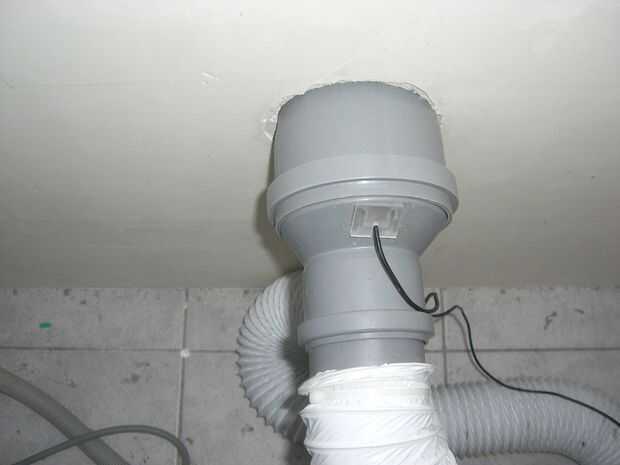

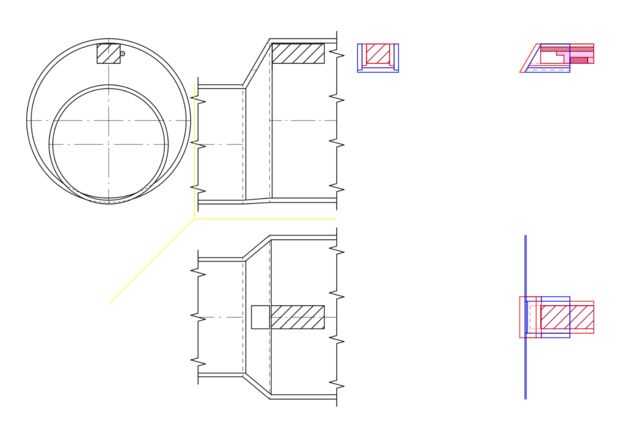

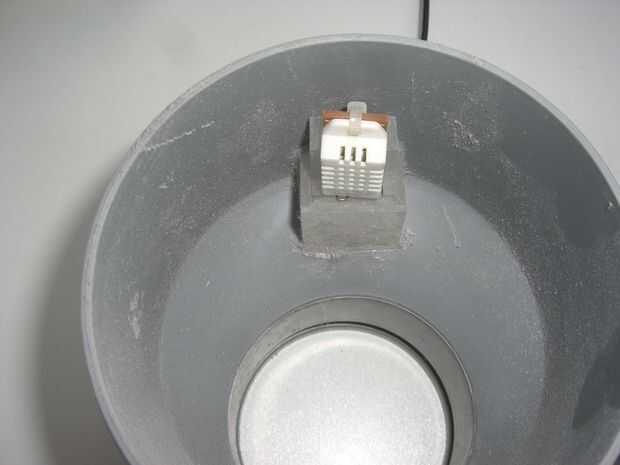

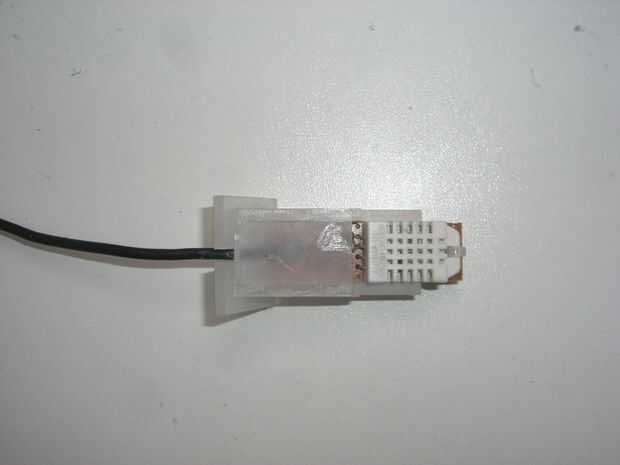

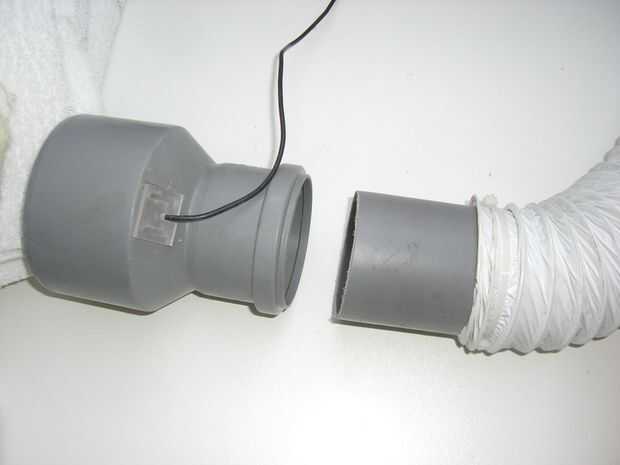

Para el sensor sí mismo creé un poco cubierta de Plexiglas. De esta manera puedo tirar de ella fácilmente hacia fuera para limpiarlo cada ahora y entonces (en realidad basta con hacerlo una vez al año - sólo sople el polvo). La cubierta se pega en un tubo de drenaje de PVC como se utiliza para la instalación aquí en Alemania. El tiene la salida de flex de la secadora exactamente para que sólo tiene una tira de nylon fijación. El tubo más grande fue cabido para ir a través de la pared exterior.

El cable entre el sensor y controlador simplemente fue conducido entre tapa y cuerpo de la secadora. No idea si es necesario, pero tenía un anillo de ferrita repuesto que he utilizado en un número de vueltas.
