Paso 1: Entender el funcionamiento del principio

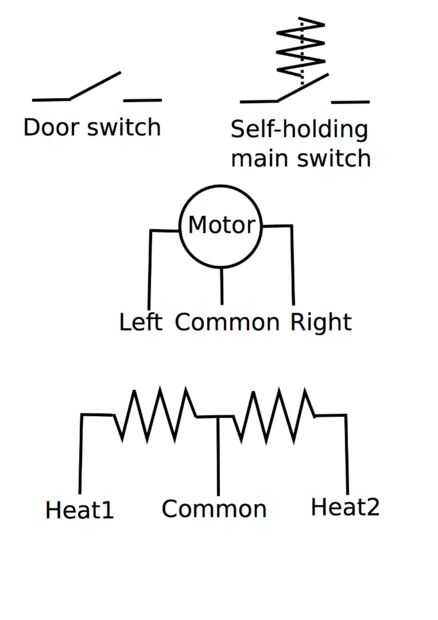

Afortunadamente esos secadores sencillos son fáciles de entender y la mayoría está cableada de la forma que muestro en la imagen de arriba. Puesto que el programa estaba tostada que tuve que utilizar mi multimetro para encontrar los cables de la derecha.
Hay dos resistencias en mi secadora en cada uno de aproximadamente 800 Watts. Tienen un cable común y dos cables de volver desde el otro lado. Sólo se conectan a la red provocar calor hasta que el interruptor de seguridad térmico integrado se los apaga por un momento. Así que esa parte era fácil. Más tarde sería cambiar cualquiera de esas resistencias con un simple relé.
El motor está cableado similar. Hay un cable común y dos otros cables para encender el motor la dirección de uno u otro. Para operar el motor iría para dos relés: uno para encender/apagar y el otro alternar la dirección.
Por último hay dos interruptores principales para localizar. Un interruptor de la puerta es simplemente para interrumpir la corriente. Mientras la puerta está abierta no habrá ninguna energía. Una vez que se cierra la puerta - y el interruptor - el interruptor principal puede ser operado. Generalmente se trata de un circuito del relé de uno mismo-tenencia. Al pulsar el botón de encendido el relé es accionado y cierra un interruptor en paralelo con el botón. Así que cuando usted suelte el botón de encendido del relé todavía se cierra el circuito y la corriente está en. Sólo cuando se abre la puerta se abrirá el interruptor de la puerta. Esto interrumpe la corriente, el relé libera y estás al comienzo otra vez.
Después de haber descubierto los cables de la derecha y marcado les por consiguiente estaba lista para empezar a desarrollar el programa de control.
