Paso 8: El hardware adicional
El módulo IR
Originalmente se incluyó este módulo para conectar mi TV y desconectar durante mi ausencia, pero hay formas mejores para eso. Así que para mí no resulta para ser muy útiles, pero para usted que podría ser diferente. Es básicamente un transistor que conduce dos IR LED. Los LED IR que estoy usando son los SFH485 y el IR204. El primero es una 5 mm 880 nm LED, este último es un 3 mm 940nm. (Nota: ahora lo estoy usando para cambiar de canales de TV con mi smartphone)
Atención: el IR204 tiene la pata corta como cátodo - como es normal para LEDs - pero el SFH485 tiene la pierna más larga como su cátodo. Usar dos LEDs en serie con una resistencia de 20 ohm, en 5 voltios que da acerca de 100mA LED corriente, como los LEDs se utilizan con PWM, probablemente va a estar bien sin resistencia. El famoso circuito "TV-bgone" hace por ejemplo, donde no use el LED en serie y no utilice una resistencia. Como dijo que usar LEDs con diferentes longitudes de onda. Lo hice porque eso es lo que tenía. Generalmente sin embargo 880nM es la mejor opción para control remoto de infrarrojos de TV etcétera. Tengo ambos diodos asomando a través de agujeros en el frente de mi cuerpo. Es conducido por el Pin Digital 3. Yo Freddy el IRLED con casi 100mA, que es su máxima continua adelante actual. Sin embargo, es posible conducir más corriente ya que no son conducidos continuadas. Si reciben una señal de tiempo del 50%, en teoría uno debe ser capaz de conducir con 200mA. Las bibliotecas de IRremote y IRLib conducen la señal con un tiempo de 33%, por lo que en teoría 300mA podría ser posible. El IR204 puede tomar máximo 1Amp actual si el tiempo es menos de 1% en un pulso de 100us máximo. La 90mA que utilizo para conducirlos sin embargo ya buenos resultados.
NTC
Como el módulo RTC DS3231 que utilizo tiene un sensor de temperatura, puedo leer la temperatura de eso. Sin embargo dentro de mi cuerpo y no varia mucho. He añadido un NTC en el exterior para mi dispositivo puede detectar una disminución de temperatura posible (digamos si una ventana se rompió en el invierno) que concede al Pin analógico 1.
Perro ladrando

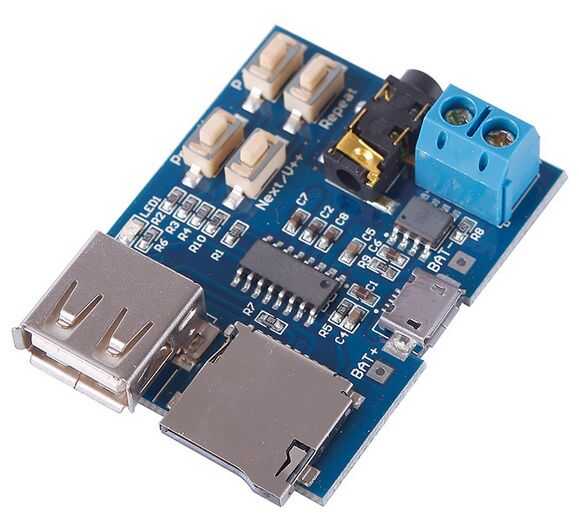

Más bien por parte de un sistema anti-robo. Nada mantiene a los ladrones lejos tanto como un perro. Tuve un buen viaje en este. Primero he utilizado un módulo de corteza preparado de perro, bu que sonaba patético. He probado otras cosas hasta que me decidí por un módulo MP3 barato que reproduce archivos desde una tarjeta SD. Me puse algunos sonidos de perro vicioso y hecho. Al principio quería encender con un relé, pero pensé que es más fácil que tienen su propia fuente de alimentación y el interruptor que enciende y apaga remotamente con un interruptor remoto comercial
Relé interno

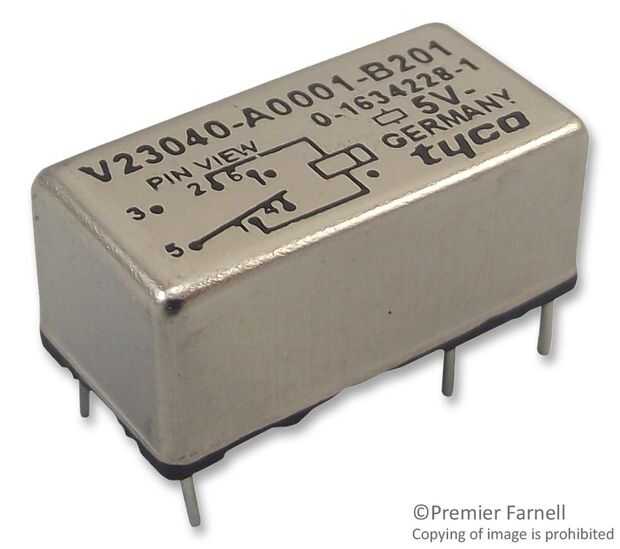

He añadido este relé para conectar el módulo de ladrido de perro, pero me decidí por otra forma de hacerlo. Sin embargo, puede tener uso para él. Es simplemente un relé 5 voltios por un transistor BC547. Me aseguré que escogí un relé con estándar 2.54 milímetros (0,1 pulgadas) espacio, así que fácilmente cabrían en la veroboard. Pongo minas en un zócalo del IC. Se desencadena por Digital Pin 4
Módulo de detección de Soundlevel.

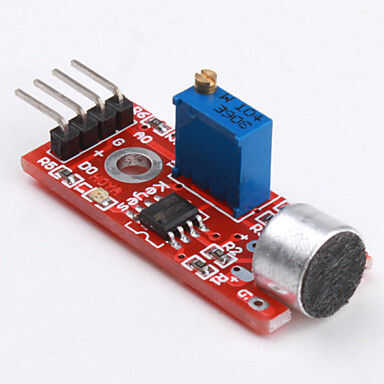

Este es un módulo de micrófono con una salida (digital) nivel de ruido. Lo uso para detectar unusal soundlevels cuando estoy no inicio. Módulos como este existen aproximadamente 1,50 euro. Se une a 10 Pin Digital.
Módulo de mensajes

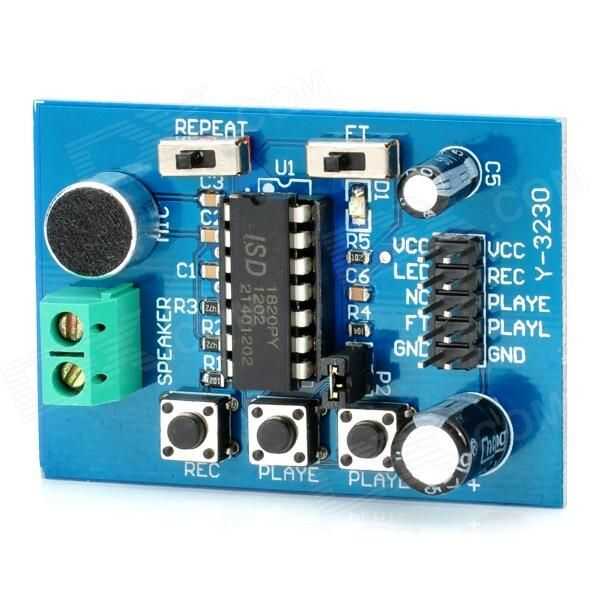

Se trata de un módulo de grabación digital de voz de ISD1820 que puede grabar su voz y volver a reproducir. La utilizo para recordarme ponga la basura hacia fuera en un día determinado, pero también se podría utilizar para reproducir un mensaje ("he conseguido un arma!!!!!!) Si hay un ruido sospechoso detectado.
Este módulo puede ser desencadenado por un alto nivel y se reproducirá el mensaje siempre que hay un alto en el pin requerido y puede ser borde accionado, lo que significa que sólo necesita un pulso corto para comenzar a jugar. Yo uso este último método y generar el pulso en el Pin 12 de Digtiatl.
Módulo de movimiento

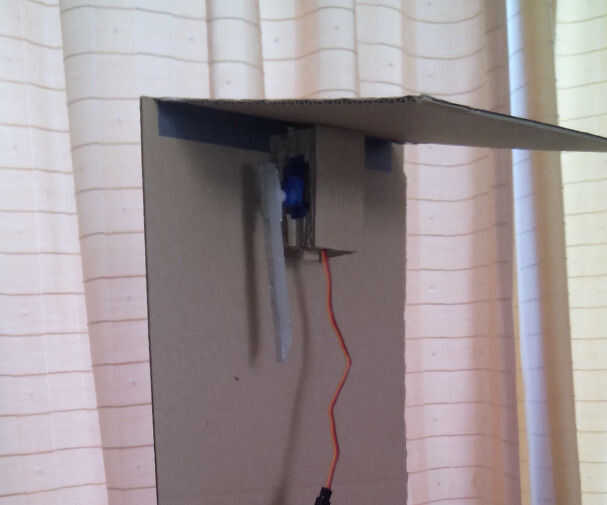

Que con un perro ladrando, ladrones seguramente también pasará por tu casa si ven actividad. He construido una especie de movimiento figura de cartón que está impulsado por un attiny85, un steppermotor y un servo. Es el tema de un instructable. Recibí la inspiración de la película 'Solo en casa' donde McCauley Calkin puesto figuras de cartón en un grammophone para hacer los ladrones que había una fiesta en el.
Obviamente. la esencia de este 'marioneta' es que se coloca detrás de una cortina y que las sombras que arroja son (con suerte) lo disuadirá a los ladrones.

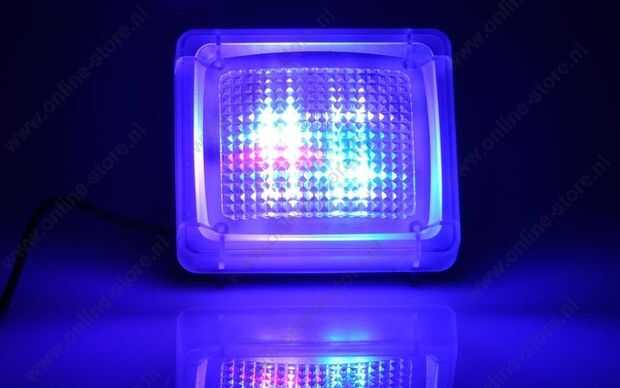

TV falso
Dejando en un televisor es un elemento disuasivo, pero consume bastante energía. Además, salir en TV durante un período prolongado de tiempo tiene el riesgo de fuego, que es malo lo suficiente cuando está presente, pero luego puede tomar acción, pero es peor cuando usted está ausente y es quemar tu casa. Existe un dispositivo llamado 'falso TV' que imita a un televisor con LEDs de diferentes colores. Me he enteré comentarios mixtos, pero puede ser vale la pena su precio 25-30 USD. No lo he visto en Europa (excepto Reino Unido con una etiqueta de precio GBP 20), pero está disponible en Aliexpress por 12,50 euros puedo pruebo y hago uno un día, tal vez una de las velas parpadeantes, modificadas para tener algunos más LED podrían ser una solución barata. La falsa TV debe colocarse por lo que puede proyectar en algo como las cortinas. El puede no ser demasiado gruesas o bien una costumbre ver nada, pero también no delgada por lo que uno puede ver es nit una tv falsa.
En instructables hay algunos proyectos con luz ambiental. tal vez también funcionaría.
El foro de AdaFruit también muestra un ' falso TV' con un Arduino. He construido un yo bastante barato. Otro bastante aseado es este de John Bush
FakeTV que tengo sólo necesita poder para empezar a trabajar, también éste conectado a mi Rf 433 MHz telerruptores e interruptor encendido y apagado en un momento deseado,
Muchos comercios fakeTV reaccionan a la luz y luego jugar un tiempo. He encontrado que un poco menos flexible para mis necesidades y es por eso que optó por construir uno yo mismo (+ era mucho más barato) el falso TV está conectado remotamente con un interruptor remoto.
Relé externo
He hecho un remoto controlado 5 voltios módulo de relés que utilizo para cambiar algunos solares. Como se alimenta un solarpanel I coul; d Utilice uno de los comercialmente disponibles 230 interruptores remotos voltios AC. Actualmente no tengo ninguna descripción de él en un ibble así que estad atentos, pero por otra, que no tenga uso para el
Bluetooth

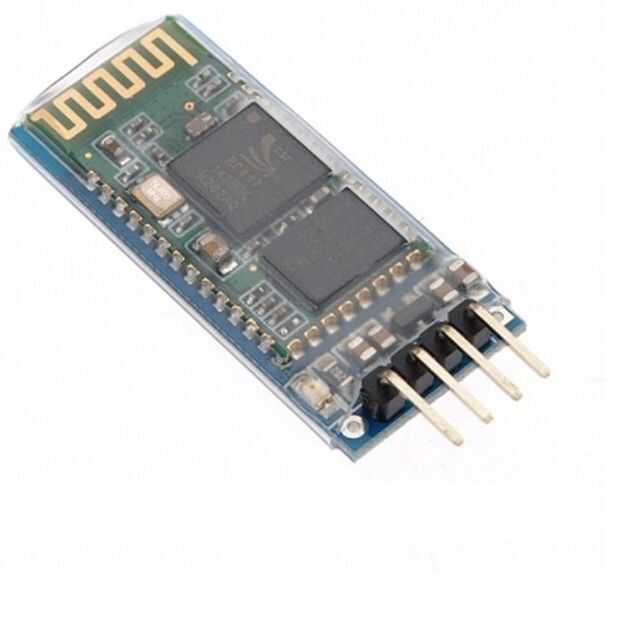

He añadido un módulo bluetooth barato para poder dar algun aporte al circuito y obtener alguna información de él. Hay un montón de tutoriales sobre cómo conectar un módulo de bluetooth a un arduino, difícil y fácil, pero en realidad es verdaderamente fácil. conectar Rx del módulo a Tx del Arduino, conecte Tx del módulo Rx del Arduino. Conectar Vcc y groundt ya están listos. Recuerde que si usted quiere subir un dibujo, usted necesita quitar el módulo bluetooth o interferirá con el proceso de carga. A mi me funciono tanto HC05 HC06 módulos
