Paso 3: El FTDI encabezado
El mini pro no tiene una interfaz USB pero tiene un encabezado FTDI para la programación.
Por lo tanto necesita un adaptador de USB a FTDI.
Hoy en día son bastante baratos.

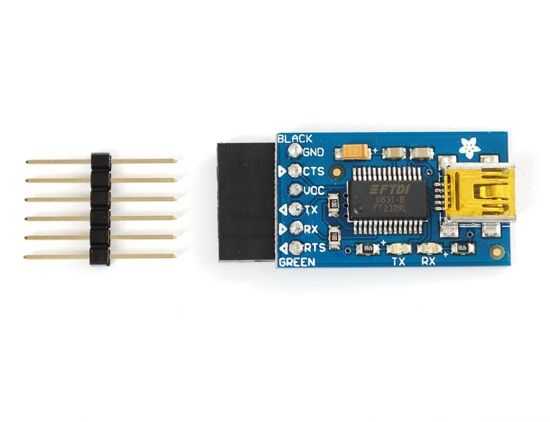

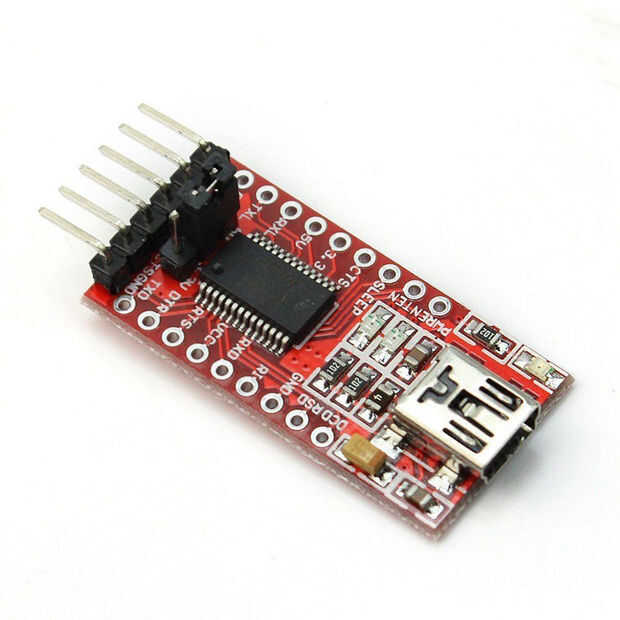

He incluido fotos de dos módulos, uno de Aliexpress y de Adafruit. Asegúrese de que usted consigue la versión de 6 pines, no en el de 4 pines o usted tendrá que hacer la carga pulsando el reset cada vez
Como la cabecera FTDI es estandarizada, las clavijas del adaptador deben alinearse muy bien con los pines correspondientes en el Mini Pro. Asegúrese de que usted tiene juego conectores (macho a hembra) si no entonces hace un adaptador de dos jefes femeninos o masculinos Cabeceras soldadas hacia atrás.
Como hay muchos clones del Mini Pro, no hay garantía que todos tienen un encabezado estándar de FTDI (pero yo no he topado con uno que no), así que siempre es bueno consultar.
Lo único que puede ser confuso son Rx y Tx. normalmente un Tx tiene siempre que conecte un Rx y viceversa. Pero para 'facilitar' algunos fabricantes cambiar el etiquetado para los pines Tx y Rx en la serigrafía para que el Tx se denomina Rx, indicando que 'va al pin Rx'.
De todos modos, acaba diciendo siempre es algo bueno para ver.
En el Mini Pro si tiene el borde con el encabezado FTDI apuntando hacia arriba va de izquierda a derecha como sigue:
Tierra tierra Vcc Rx Tx RST
Para hacerlo fácil, estos pernos también tienen un estándar colorcode asignado con el suelo izquierdo pin asigna 'Black' y el pin RST derecha verde (ver imagen)
¡ Cuidado!!!!!! En su Mini Pro que estos pueden ser en la serigrafía como 'Negro' y 'GRN' hacer el error de pensar 'GRN' es 'Tierra', ya que no es
En el adaptador FTDI USB si tienes la cabecera apuntando hacia abajo, el etiquetado será como sigue:
Tierra, Vcc, Tx, Rx, CTS, DTR
La CTS es la señal de 'claro para enviar' y no realmente necesidad de, pero conectarse de todos modos.
El DTR es la señal de Terminal de datos listo'. Se conecta el pin RST en el Arduino y emite un reset en el momento adecuado. Si sólo tienes un 4 pines adaptador USB TTL, sin la señal DTR explotada, necesita pulsar el botón reset en el momento adecuado.
