Paso 4: Cilindro y el pistón de la energía

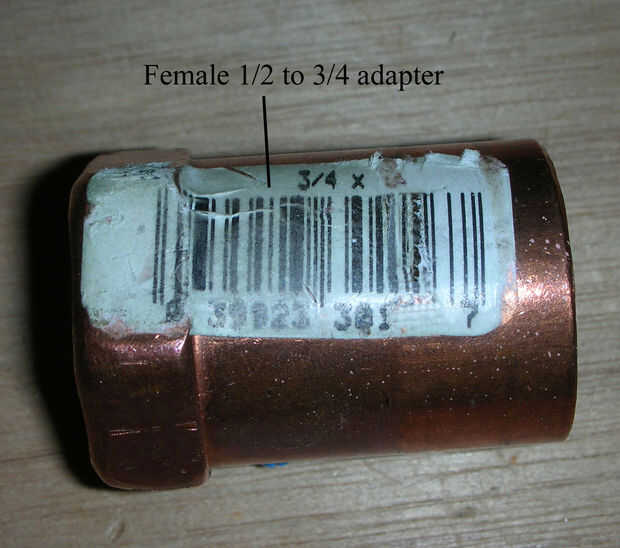

Adaptador hembra (2) ajusta a 3/4 en tubo a cierta profundidad limitada por la cresta en la parte interior del extremo sin rosca del adaptador. Se puede ver en la foto 4. Ello tiene que cortarse un poco (3) para maximizar la distancia disponible para el pistón para moverse a través del cilindro de potencia. Reducir el adaptador de modo que la profundidad del extremo sin rosca a esta cresta interior 3/8 en.

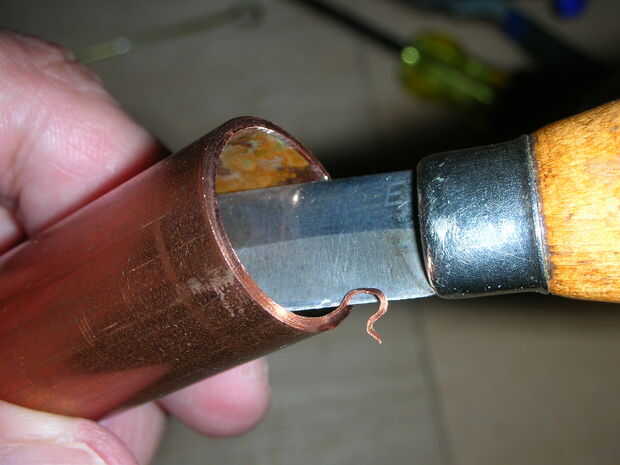

Use una navaja (6) o un archivo rat-tail (8) para quitar las rebabas en el interior del borde del corte del adaptador.

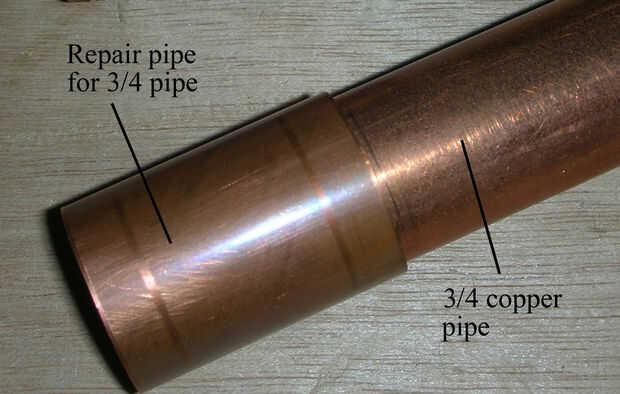

Corte a 3/4 en la sección larga de 3/4 en tubos de cobre y ajuste interior del adaptador (4). Esto permitirá que el tubo de reparación para su acoplamiento con el adaptador más adelante.
Cortar un 3,5 en sección de la tubería de reparación para el cilindro de potencia (5). Usted tendrá que cortar las rebabas del interior de ambos extremos de esta pieza (6). Un extremo debe deslizarse sobre el acoplamiento del adaptador, y el otro debe ser muy liso para recibir el pistón de potencia.

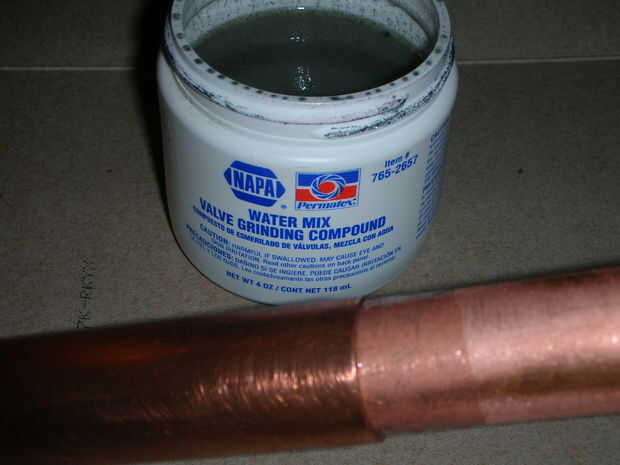

Para suavizar el interior de esta pieza sumerja el extremo de un pedazo más largo de 3/4 en tubo en la válvula compuesto de pulido (7) y pasan varios minutos pulido estos dos pedazos juntos y hacia atrás y redondo y redondo, hasta que deslice fácilmente. Esto puede ser bastante desordenado, así que use guantes de hule si se puede obtener un trapo o papel toalla y hacerlo salir. Lavar todo con abundante agua y jabón, utilizando un cepillo de dientes para limpiar los interiores de las piezas de tubería.
Desde el extremo ahora liso de la tubería de 3/4 utiliza para moler el 3,5 en cilindro corta otra sección de 3/4 en tubo para servir como el pistón. Debe ser en 3/8 a 1/2 largo. No es necesario cortar las fresas en el interior.

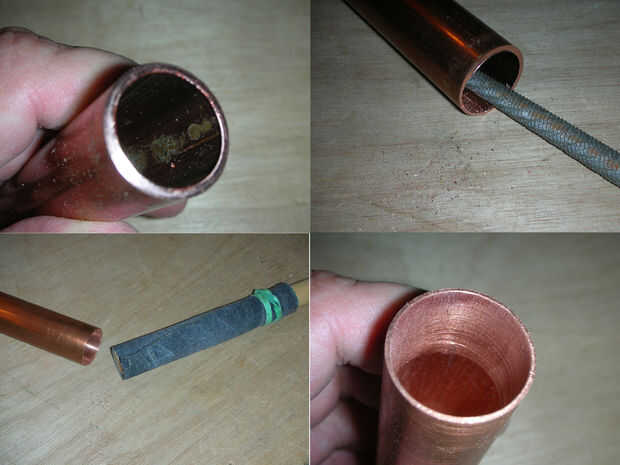

Utilice papel de lija fino en una espiga para suavizar el cilindro y el pistón mayor. Si usted no puede usar el compuesto de pulido, utilice papel de lija grueso, medio y fino como locos (8) en ambas piezas hasta que todo se deslice bien.

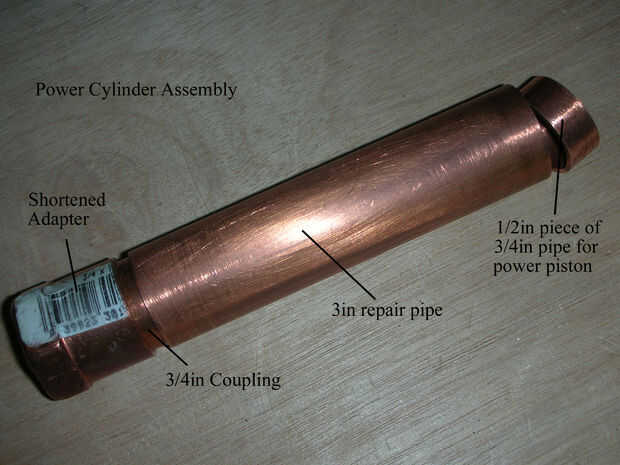

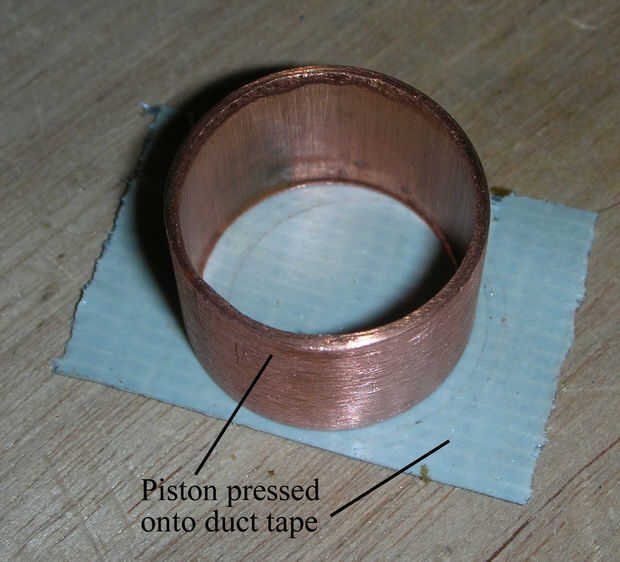

Ahora tienes las piezas principales de su cilindro de alimentación (9). Pegar la pieza del pistón hacia abajo en una pequeña plaza de cinta (10) y reservar.

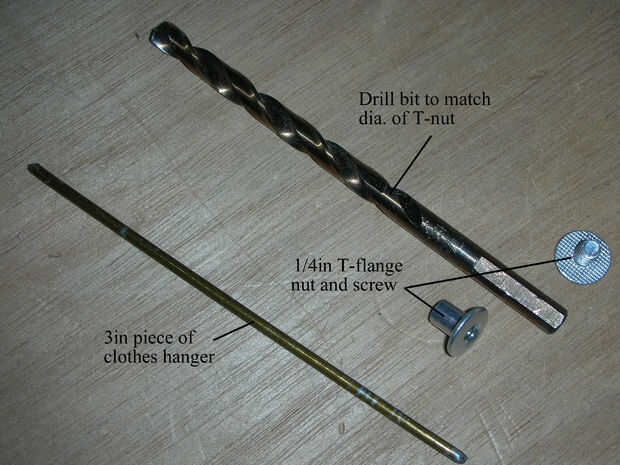

Ahora necesita un vástago hecho de cerca de 3 in de perchas de alambre y doblar como se muestra a alrededor de un T-nut (o post obligatoria). Para doblarla bien, he encontrado que una broca sirve como un buen molde (11). Sujete un trozo de 1-1/2 en la tabla de madera como se muestra y broca en el extremo de la pieza y retirar el taladro (12).

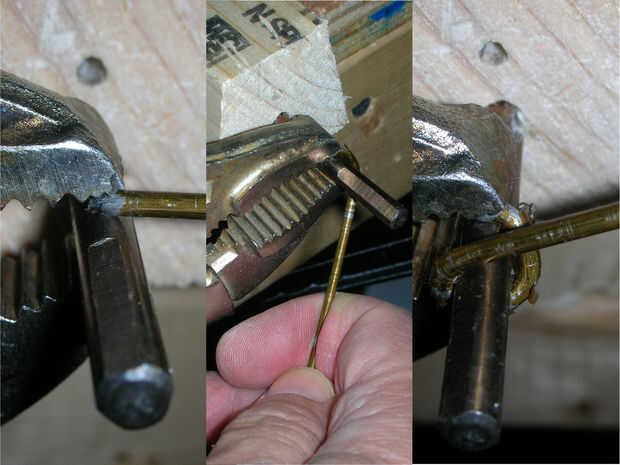

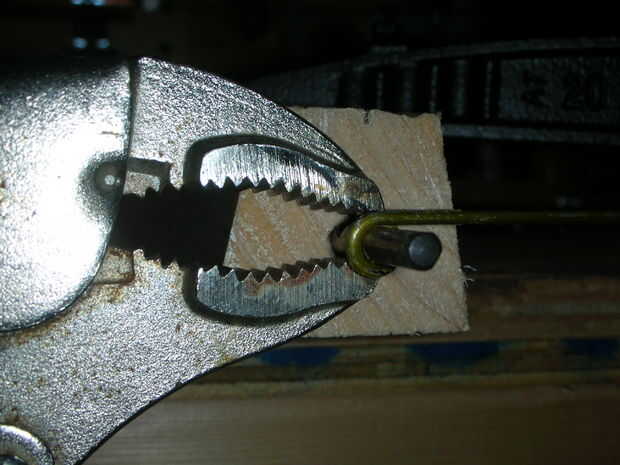

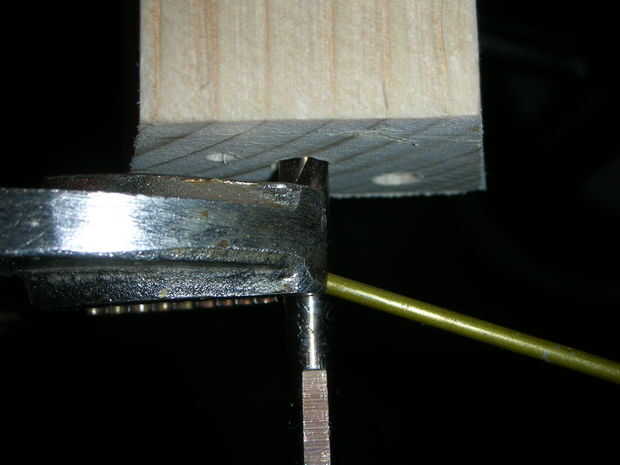

Fijar los puños de tornillo de banco para sujetar la punta del hilo en el eje de la broca - cuando usted mira los puños desde arriba, el cable debe apuntar en un ángulo de la esquina de las mordazas (ver foto 13). Con la mano o unos alicates, doble el cable alrededor del eje de la broca un completo 360 grados (14 y 15), luego suelte las asas.

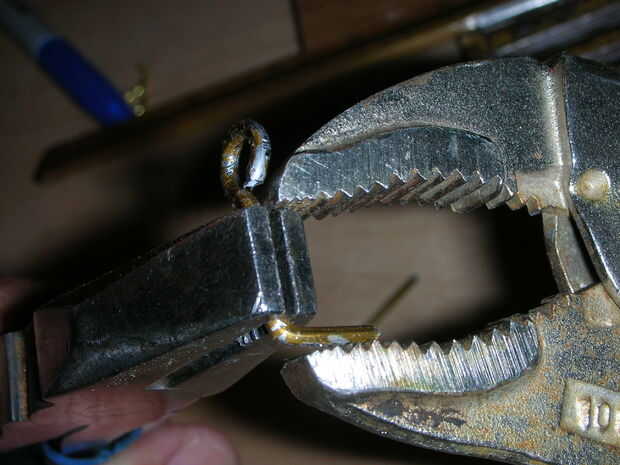

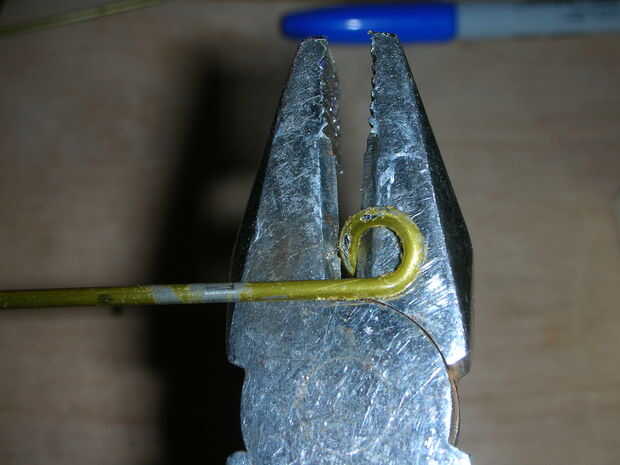

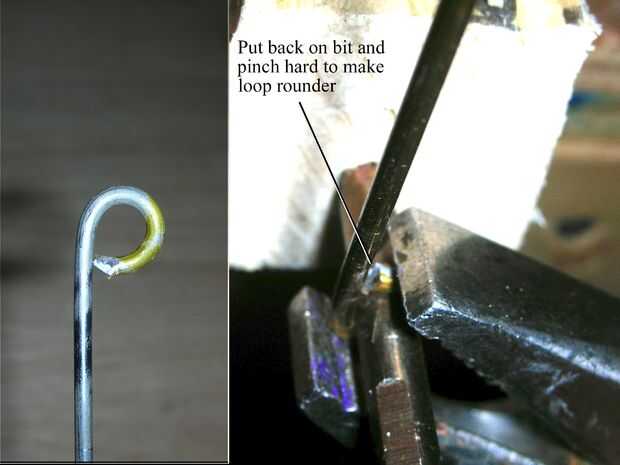

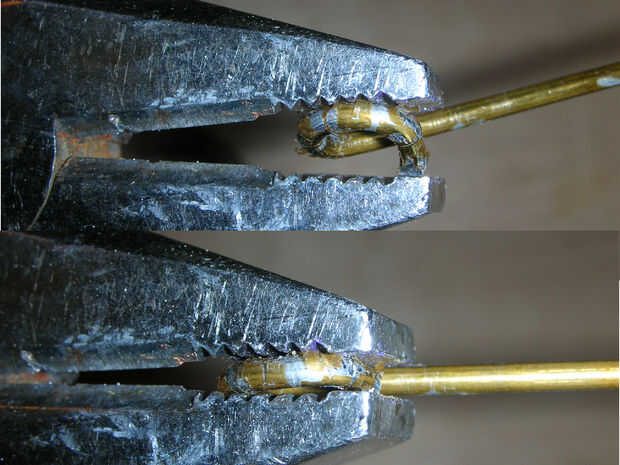

El cable ahora tiene una bonita cola de cerdo que tiene que ser recortadas (16) para que cuando se aprieta en línea (17) el bucle se cerrará completamente. Coloque el bucle en el eje de la broca (18) y pizca duro con las pinzas para cerrar el lazo apretado y hacerlo como redondo como sea posible.

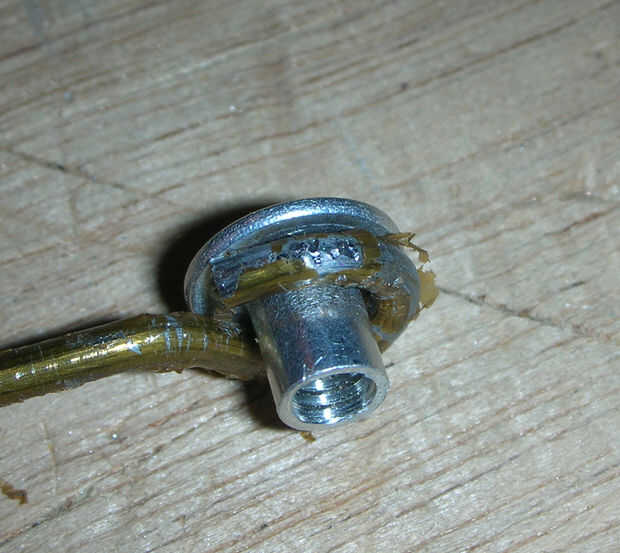

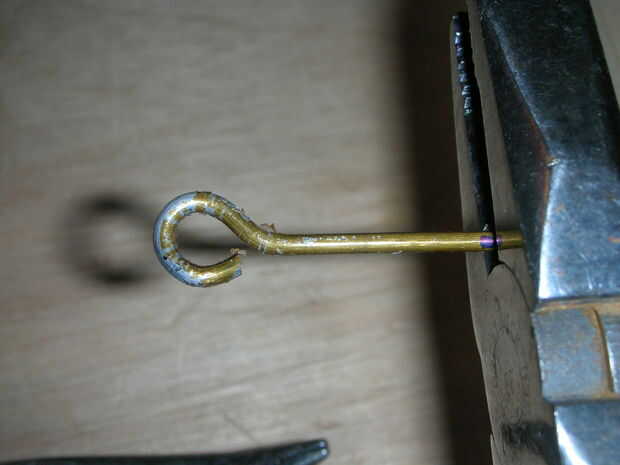

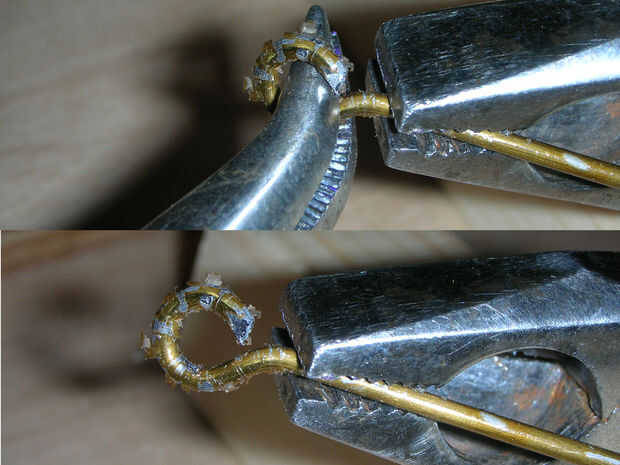

Aguja de uso nariz alicates para doblar el lazo para que el centro del agujero es en línea (19) con la parte recta del alambre. Probar el ajuste de su lazo alrededor de la tuerca de T (20). La pieza debe mentir también sobre la mesa, use pinzas para ajustar.

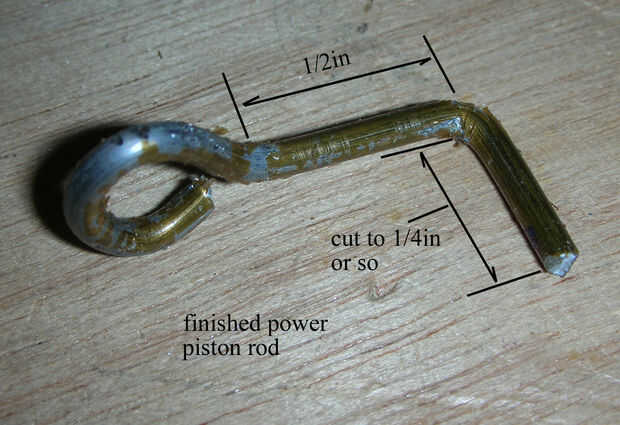

A 3/4 en de la parte inferior del lazo, doble el alambre a 90 grados (22) y corte el exceso a 1/4 de la curva (23).
