Un tostador de café completamente automática (Arduino) (3 / 5 paso)

Paso 3: Conectar el Arduino

Como el asador debe ser capaz de operar sin un pc conectado a él, lo instalé con una pantalla LCD. La pantalla LCD que tengo es paralelo y un poco molesto para conectar. Por lo tanto hice un módulo LCD simplemente puedo despegar y utilizar en otros proyectos. El módulo es en su propio protoboard con un medidor para controlar la luz y 8 cables conectar al Arduino. Recomiendo conseguir un LCD serial mientras que usted sólo necesita 3 cables.

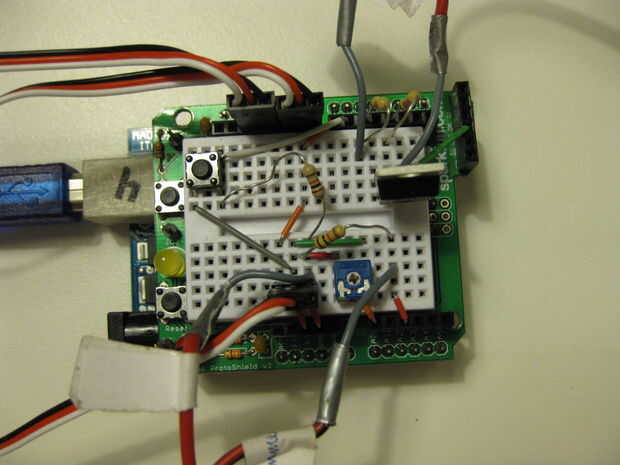

Arduino está equipado con un protoshield con un tablero de pan. Consiste en:

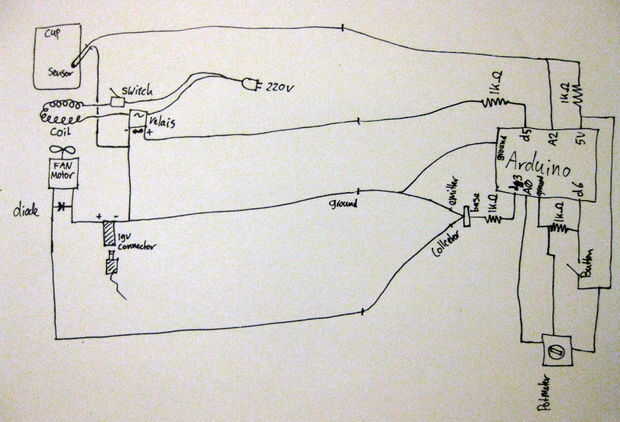

La sensor de temperatura: una conexión simple divisor de tensión con una resistencia de 1KOhm, usando puertos analógicos 9.

Controlador velocidad del ventilador: modulador (PWM) de la anchura de pulso del puerto 3, conectado a un mosfet (IRF540N) que controla el motor del ventilador con 19V desde el adaptador del ordenador portátil. Usar el resistor de 1Kohm entre base y digital 3.

* Controlador calentador: activar o desactivar por el relais de estado sólido, conectado al puerto digital 5 (no olvides el 1KOhm resistor o golpe le relais).

* Un medidor para ajustar el velocidad mínima del ventilador, conectado a 5V, tierra y puerto analógico 0.

* Un botón para comenzar la calcinación, conectado al puerto digital 6, hacer otro resistor de 1KOhm.

* LCD conexión Digital pines 7-13 conectados a RS, RW, E, d4, d5, d6, d7 de la pantalla (y de la tierra y curso de 5V)

La máquina de palomitas de maíz está conectada al Arduino a través de 4 cables, conectados a pernos de metal para fácil pegan en los agujeros de la protoboard.
